Simtronics MultiXplo Notice Technique page 24

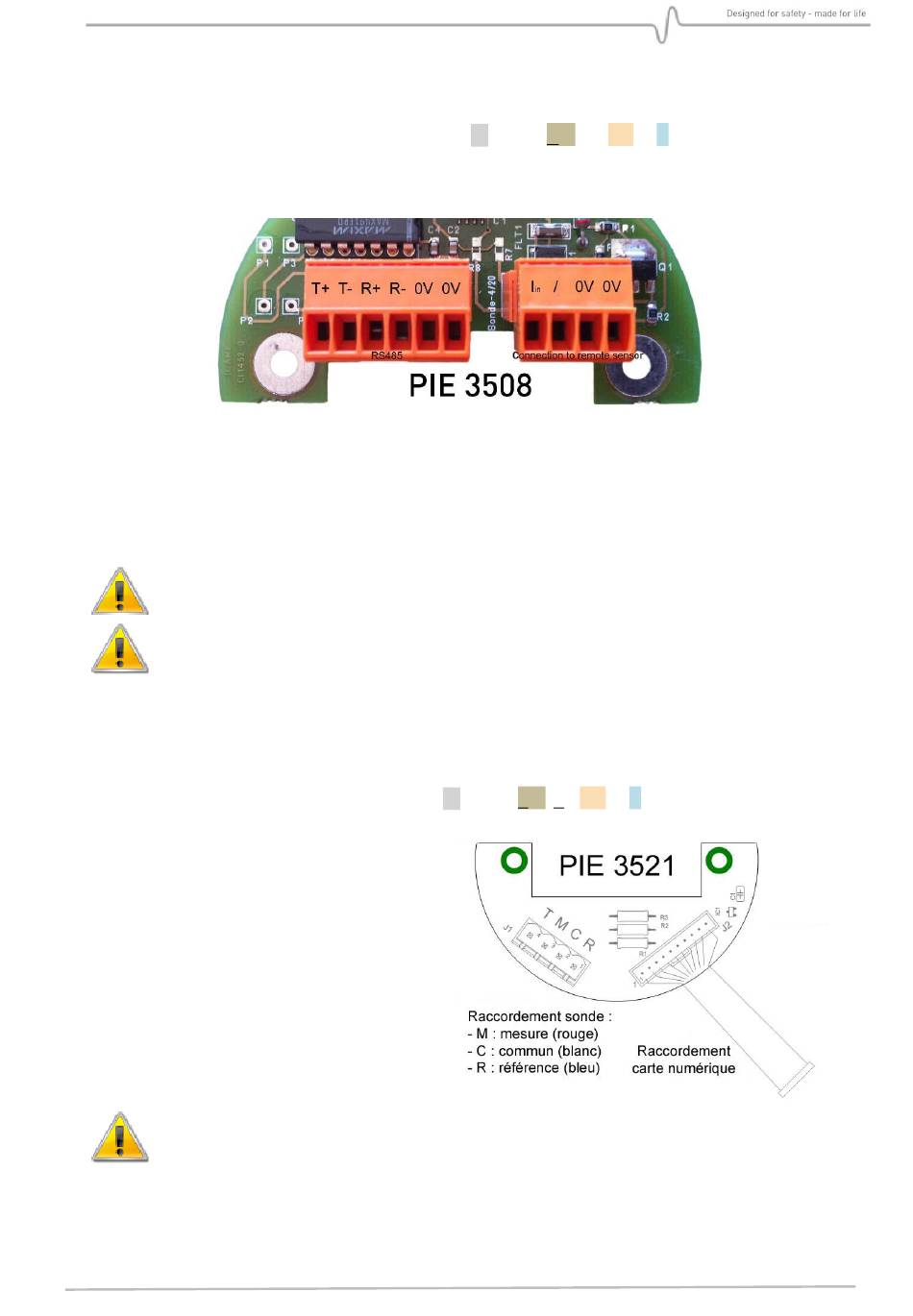

4.3.9 Raccordement Entrée 0-22mA
Dans un de ses types d'entrée, le type (C) : DG
d'utiliser une entrée 0-22 mA provenant d'un capteur tiers.
Dans ce cas, l'une des entrées de presse-étoupe, ou un accessoire positionné à la place de la
cartouche permet la liaison entre le capteur hôte et l'appareil.
Une carte électronique supplémentaire (PIE 3508 ou PIE 3509) est ajoutée au-dessus de la
carte numérique de manière à gérer cette entrée analogique
Le capteur hôte DOIT avoir sa propre alimentation.
L'utilisation de cette carte entraine le raccordement entre le 0V de l'alimentation
et la masse du boitier.
4.3.10 Raccordement Entrée Ex05
Il est possible de configurer un appareil avec une sonde explosimètre, du type EX05, déportée.
Dans cette configuration, l'entrée est de type explosimètre (X) et la cartouche de type (E).
La dénomination de l'appareil est donc : DG
Dans ce cas, l'une des entrées de presse-
étoupe, ou un accessoire positionné à la
place de la cartouche permet la liaison entre
le capteur hôte et l'appareil.
Une carte électronique supplémentaire (PIE
3521) est ajoutée au-dessus de la carte
numérique de manière à gérer cette entrée
analogique.
L'utilisation de cette carte entraine le raccordement entre le 0V de l'alimentation
et la masse du boitier
MultiXplo / MultiTox
DG-**7-****-C**-**-***-*-C-* l'appareil permet
DG DG
DG-**7-****-X**-E*-***-*-C-* DG DG
Page 24 / 56 NOSP15981-03 (07/2013)
