Avec une configuration électronique de type C, deux borniers de raccordement relais sont
disponibles. Les contacts sont reliés entre eux, borne à borne.
4.3.8
Raccordement Syntel
Dans cette version réseau, une carte supplémentaire est insérée dans le corps de l'appareil
et est utilisée pour le raccordement électrique.
Le raccordement de la borne de terre doit être réalisé. Les câbles à utiliser sont des câbles
blindés et armés 3 paires.
Le raccordement des fils d'alimentation (4 côté A et 4 côté B) :
•
Deux fils rouges sur V+ : +24 V
•
Deux fils blancs sur V- : 0 V
Le raccordement des fils du « média » (2 côté A et 2 côté B)
•
Un fil rouge sur l'un des N
•
Un fil blanc sur l'autre N (pas de sens précis)
Pour plus de détails, veuillez-vous reporter à la notice spécifique NOSP 13532.
MultiXplo / MultiTox

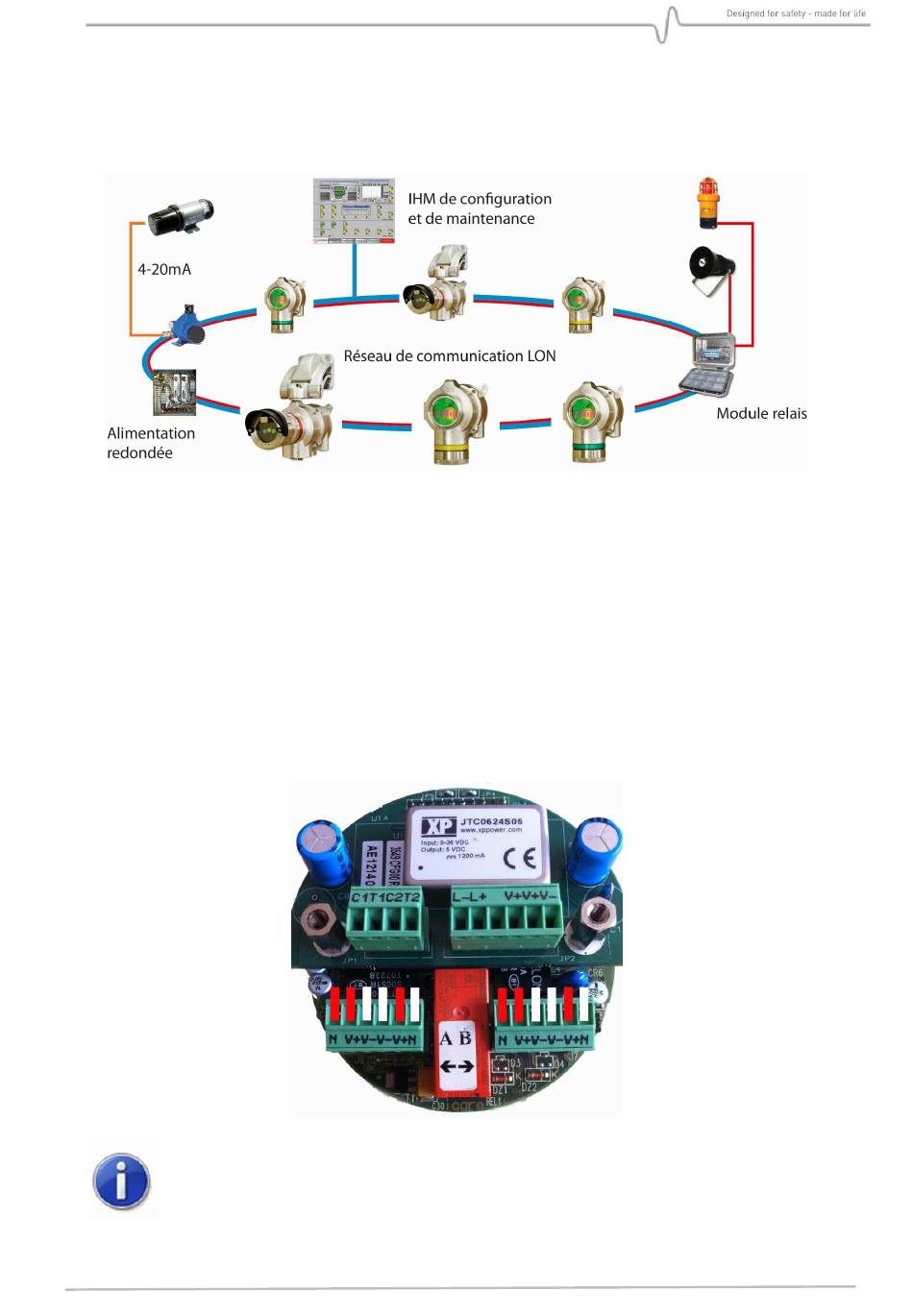

Figure 5: Schéma de raccordement des versions réseau
Page 23 / 56
NOSP15981-03 (07/2013)
