Point
JP12 & JP13
1
T2
2
C2
3
T1
4
C1
Point
1
V-
2
V+
3
V+
4
V-
5
L+
6
L-
4.3.2
Raccordement de la tresse de masse
Il est nécessaire d'utiliser un collier de reprise de blindage (non fourni) pour raccorder le
blindage du câble d'alimentation à la masse du boitier (voir § ci-dessous).

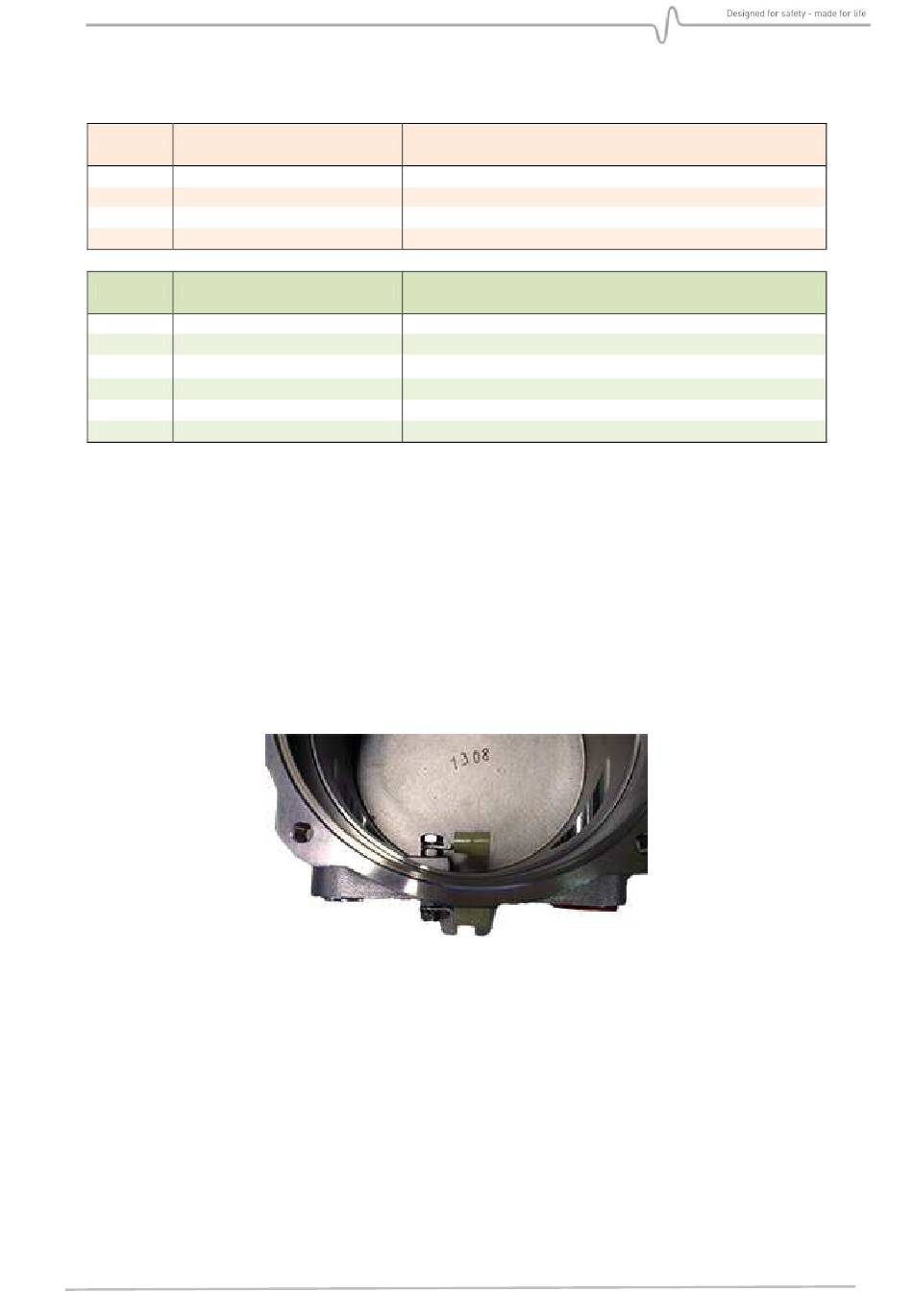

4.3.3
Mise à la terre
Le boitier dispose d'une vis M4 traversant le socle et permettant de relier la masse du boitier
à la terre locale.
Il est recommandé d'utiliser un fil jaune/vert (diamètre minimum 1.5 mm) avec une cosse à
œil. L'armure du câble d'alimentation est, normalement, raccordée à la masse du détecteur,
mais cela peut dépendre des pratiques spécifiques à certains sites.
MultiXplo / MultiTox
Borniers de raccordement
Relais 2
Relais 2
Relais 1
Relais 1
JP11
0 V retour
+24VDC alimentation
+24VDC boucle d'alimentation (raccordé au point 2)
0 V, Raccordé au point 1
20mA Boucle de courant : entrée
20mA Boucle de courant : sortie
Page 20 / 56
Description
Description
NOSP15981-03 (07/2013)
