6
Première mise en service
6.4

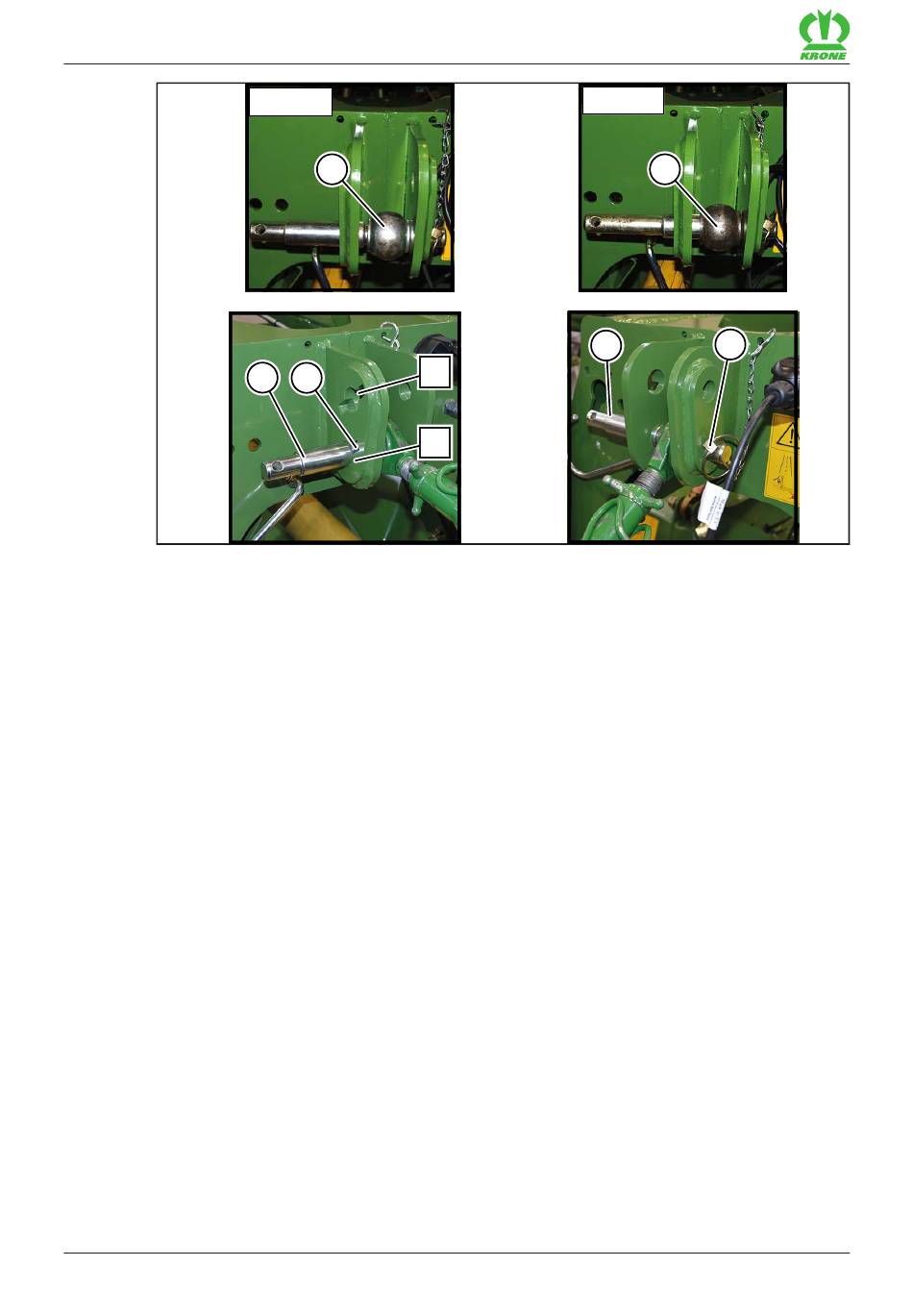

Adapter les points d'accouplement
KM000-351
Catégorie II (cat. II)
„ Desserrer la goupille pliante (3) et retirer l'axe de bras supérieur (1).
„ Insérer l'axe de bras supérieur (1) dans la position (I) ou (II) et à travers la bague sphérique
de catégorie II (2).
Le maneton le plus épais de l'axe de bras supérieur (1) pointe vers l'extérieur.
„ Bloquer l'axe de bras supérieur à l'aide de la goupille pliante (3).
„ S'assurer que la sécurité anti-rotation (4) de l'axe de bras supérieur repose dans le
dégagement.
Catégorie III (cat. III)
„ Insérer l'axe de bras supérieur (1) dans la position (I) ou (II) et à travers la bague sphérique
de catégorie III (2).
Le maneton le plus fin de l'axe de bras supérieur (1) pointe vers l'extérieur.
„ Bloquer l'axe de bras supérieur à l'aide de la goupille pliante (3).
„ S'assurer que la sécurité anti-rotation (4) de l'axe de bras supérieur repose dans le
dégagement.
48
Kat.II
2
1
4
Kat.III
1
I
II
Notice d'utilisation originale 150000173_06_fr
2
3
EasyCut F 320 CV
