Axe de bras inférieur

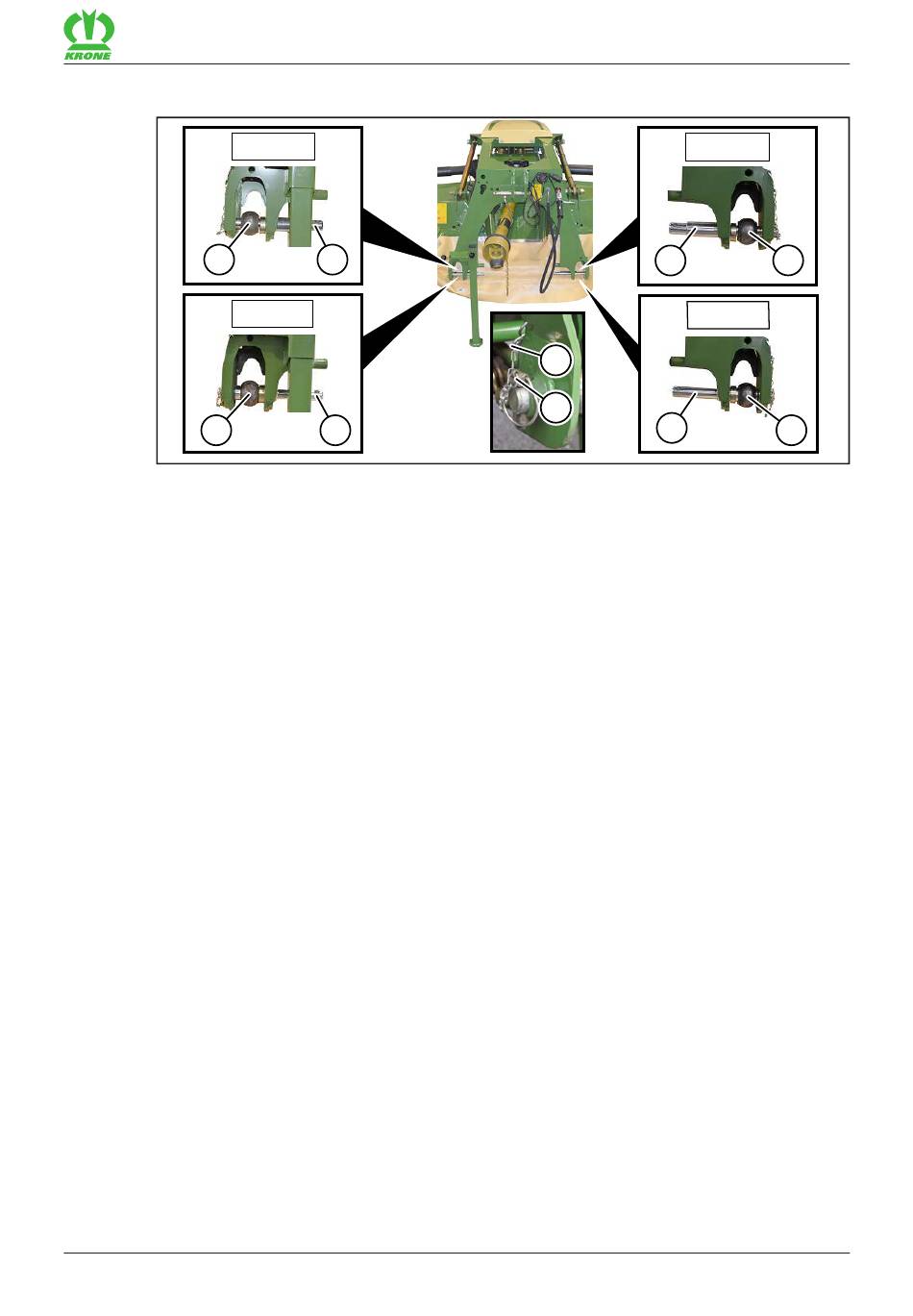

L'attelage à trois points est conçu pour les catégories II et III.
Passer à la catégorie II
„ Extraire les axes de bras inférieur (2).
„ Insérer les axes de bras inférieur (2) à travers la bague sphérique de catégorie II (1).
„ Bloquer les axes de bras inférieur (2) à l'aide de la goupille pliante (4) et de la chaîne de
blocage (5).
Le maneton le plus court de l'axe de bras inférieur (2) pointe vers l'intérieur.
Passer à la catégorie III
„ Extraire les axes de bras inférieur (2).
„ Tourner de 180° les axes de bras inférieur (2) et les insérer à travers les bagues sphériques
de catégorie III (3).
„ Bloquer les axes de bras inférieur (2) à l'aide de la goupille pliante (4) et de la chaîne de
blocage (5).
Le maneton le plus long de l'axe de bras inférieur (2) pointe vers l'intérieur.
Axe de bras supérieur
L'axe de bras supérieur (1) est conçu pour les catégories II et III.
