2. Funzionamento

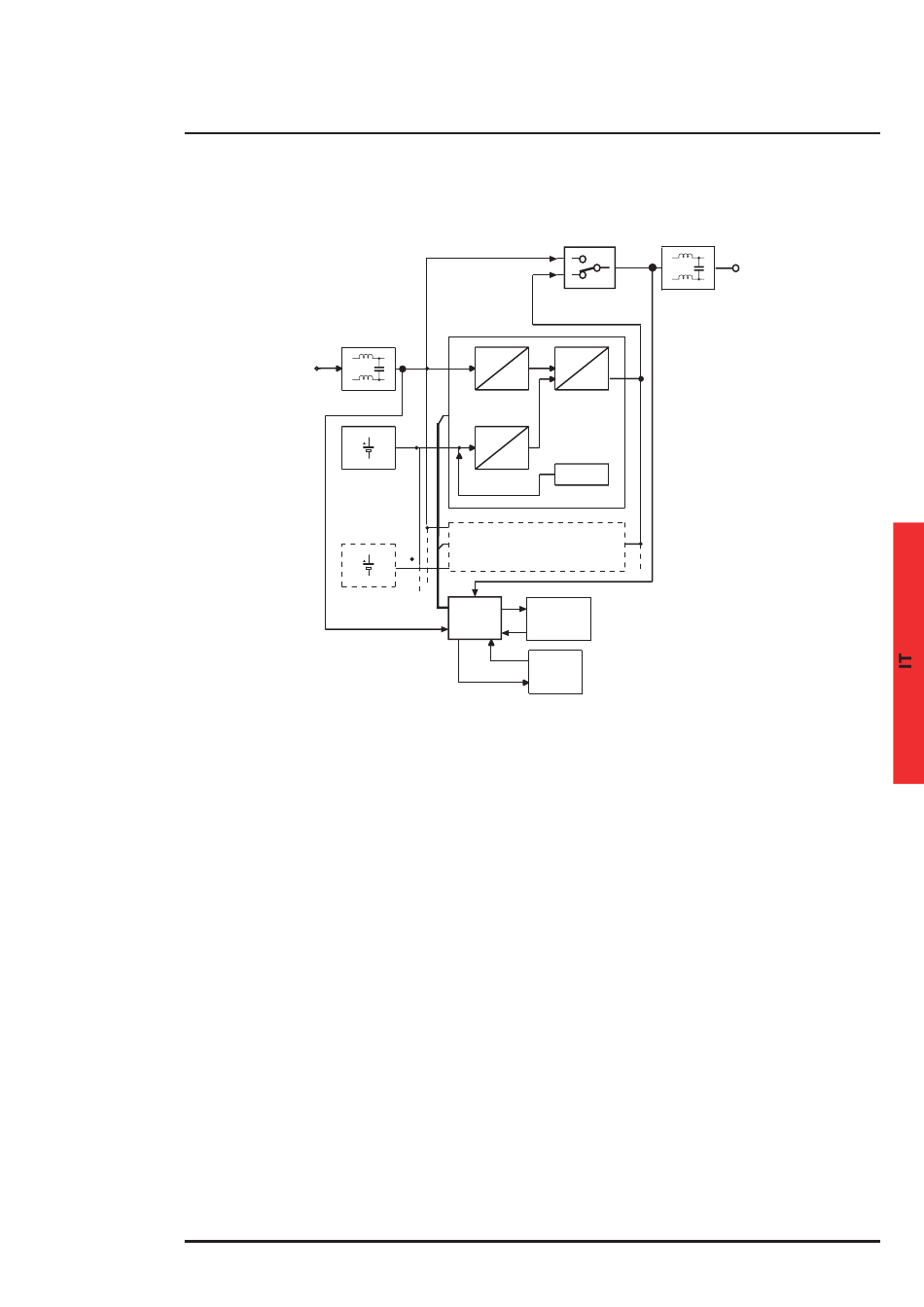

Schema a blocchi
Ingresso
Filtro
d'ingresso
Batterie
Batterie
2.1

Principio di funzionamento

In presenza di rete la tensione di ingresso viene filtrata e raddrizzata da uno speciale stadio di ingresso (regolatore del
fattore di potenza) in grado di ottimizzare l'assorbimento di corrente dalla rete, rendendo il fattore di potenza pressochè
unitario, e di compensare eventuali variazioni di tensione; tale stadio è in grado di alimentare l'inverter di uscita anche
con tensioni di rete molto basse.
Questa caratteristica si accentua con carichi molto bassi al punto che, con un carico attorno al 50% del nominale,
è possibile il funzionamento a rete fino a circa 100 V di linea senza assorbire energia dalle batterie. Ciò consente una
gestione "intelligente" del passaggio a batteria che punta a minimizzare l'utilizzo degli accumulatori.
La tensione, raddrizzata dal primo stadio, viene poi utilizzata da un inverter ad alta frequenza per generare la tensione di
uscita sinusoidale "pulita" e a bassissima distorsione; un veloce circuito di By-pass sincronizzato interviene durante i picchi
di assorbimento che vanno oltre la capacità dell'inverter, quali l'accensione di particolari periferiche, la smagnetizzazione
di monitor a colori di grandi dimensioni, ecc.
L'assenza della tensione di linea o il suo eccessivo abbassamento attivano automaticamente uno stadio survoltore in
grado, tramite le batterie, di assicurare l'alimentazione senza interruzioni all'inverter di uscita e, di conseguenza, al carico.
La tipologia circuitale è del tipo a neutro passante, tale cioè da non alterare il regime di neutro delle apparecchiature ad
esso connesse.
Durante il normale funzionamento un sensore verifica la differenza di potenziale fra conduttore di neutro e quello di
terra e, nel caso risulti eccessiva, attiva la protezione d'ingresso e commuta il gruppo a batteria segnalando l'anomalia;
modificando i parametri del software é possibile invece averne solo la segnalazione.
Tutte le funzioni del gruppo di continuità sono supervisionate da un microprocessore che è anche in grado di tenere sotto
controllo e di memorizzare particolari condizioni di funzionamento, nonché di gestire l'interfacciamento dell'UPS con un
computer tramite linea seriale RS 232.
È così possibile controllare in tempo reale i parametri di funzionamento e le eventuali anomalie.
Il gruppo di continuità segnala all'operatore lo stato di funzionamento mediante segnalazioni ottiche e acustiche:
- display alfanumerico 1 Pag. 61
- indicatore di stato 7 Pag. 61
- segnalatore acustico (interno al gruppo di continuità).
By pass
~ =
= ~
Regolatore
Inverter
del fattore
di potenza
Modulo
di Potenza
=
=
Survoltore
Carica
Batterie
Modulo di potenza
Logica
Interfaccia
A micro-
RS 232
processore
Comando
a distanza
Megaline Rack
Uscita
Filtro
di uscita
