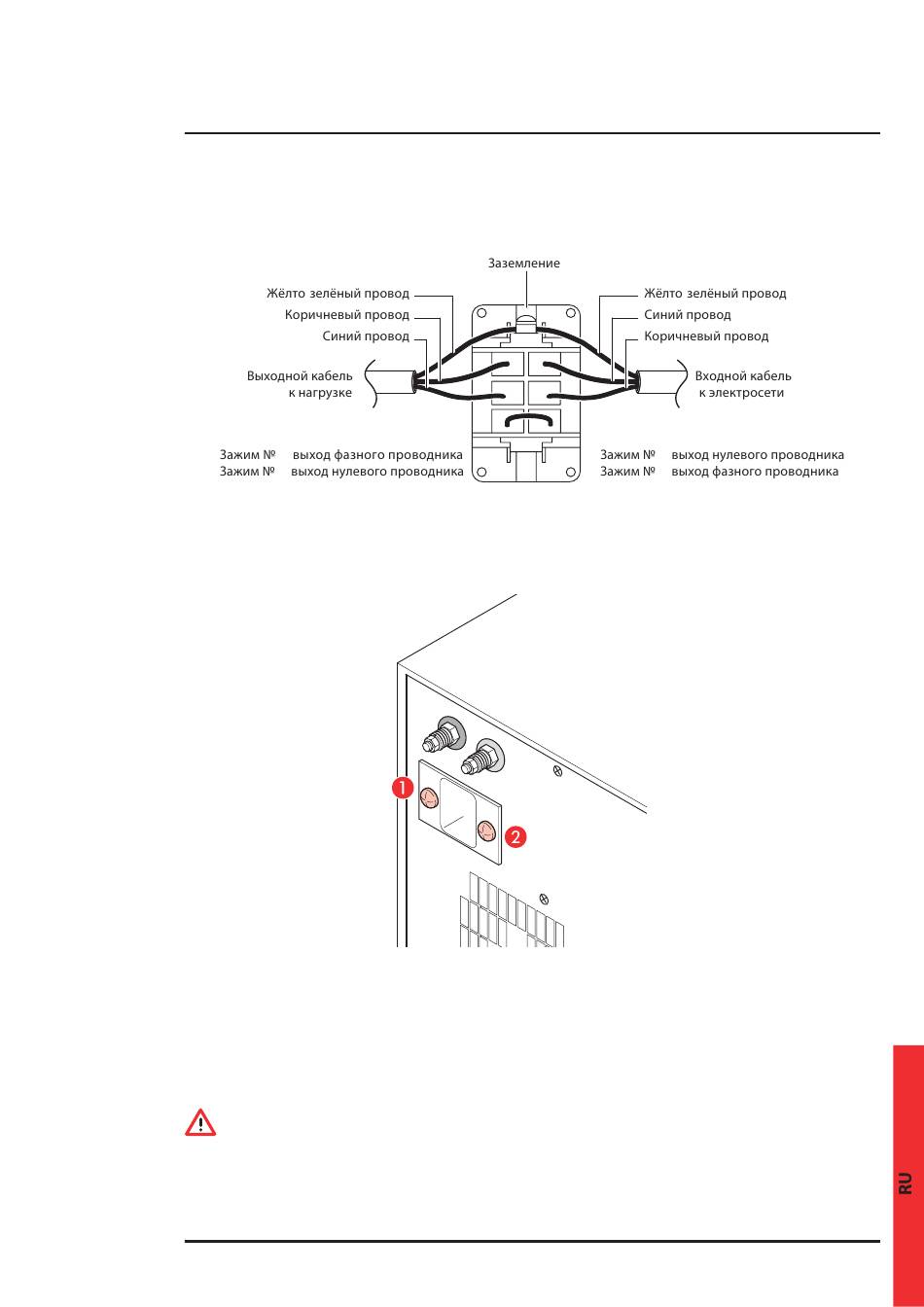

Соединитель входа/выхода – Вид со стороны подключения проводников
Рис. 4
Зажимы.
3.5 Разъём для подключения дополнительных батарей
Рис. 5
Порядок
подключения.
ИБП оснащён разъёмом для подключения внешних батарейных кабинетов. К ИБП с одним кабинетом могут быть
подключены один или несколько внешних батарейных кабинетов. Подключение осуществляется следующим образом:
1. Выкрутите винты 1 и 2, как показано на рис.2.
2. Сдвиньте защитную крышку влево, чтобы расположенные внутри коробки разъёмы стали полностью доступны.
3. Затяните винты для закрепления металлической защиты.
4. Подключите батарейный кабинет к ИБП с помощью специального кабеля.
5. Для хорошего контакта с заземлением используйте поставляемый плетёный провод.
ВНИМАНИЕ
Перед выполнением этих подсоединений убедитесь, что ИБП отключён и отсоединён от сети электропитания.
-
( )
1:
2:
1 4
2 5
3 6
Megaline Rack
-
( )
4:
5:
