2. Работа
Комбинации световых и звуковых сигналов позволяют легко и быстро определять состояние ИБП и проблемы с
электропитанием.
ИБП работает в трёх режимах:
- режим питания от сети (нормальный),
- режим питания от батареи (автономный),
- режим байпаса.
2.2 Режим питания от сети
Это нормальный режим работы:
- выпрямитель со схемой коррекции коэффициента мощности (PFC) преобразует переменное напряжение
электросети в напряжение постоянного тока,
- инвертор преобразует постоянное напряжение в стабильное синусоидальное переменное напряжение,
- выходной фильтр обеспечивает дополнительное сглаживание выходного напряжения,
- батареи заряжаются.
2.3 Режим питания от батареи
При пропадании напряжения сети ИБП автоматически переключается в режим питания от батареи:
- напряжение батареи увеличивается с помощью цепи бустера,
- инвертор преобразует постоянное напряжение в стабильное синусоидальное переменное напряжение,
- выходной фильтр сглаживает напряжение питания нагрузки.
2.4 Режим байпаса
В режиме байпаса ИБП питает нагрузку прямо от сети.
Переключение на байпас происходит синхронизировано, чтобы гарантировать непрерывную подачу
электропитания на нагрузку без резкого перепада уровня напряжения.
Включение режима байпаса может быть настроено с использованием ПК через специальное меню (Config.UPS,
By-pass), в котором имеются различные функции («автоматически», «запрещено», «в режиме ожидания» и т.д.),
используемые в зависимости от требований конкретного применения.

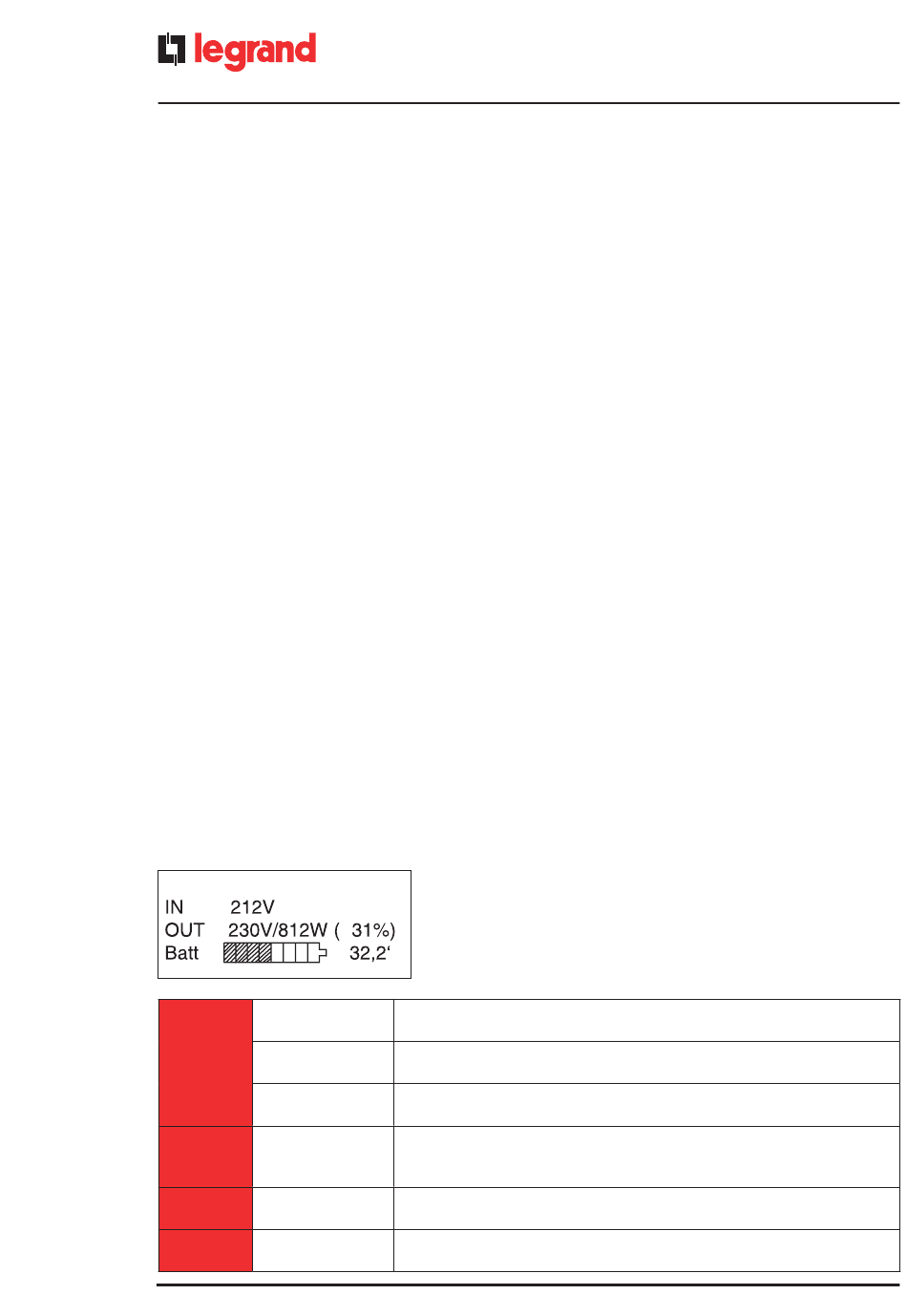

2.5 Информация, отображаемая на дисплее
Ниже представлены основные сообщения, выводимые на буквенно-цифровой дисплей в трёх режимах работы.
UPS on mains
UPS switching on...
ИБП
IN
OUT
Batt.
110
®
Указывает нормальный режим работы при наличии напряжения
On Mains
электросети.
Указывает на отсутствие напряжения электросети. ИБП работает в режиме
On Battery
питания от батарей.
Указывает, что включён режим байпаса: на выход ИБП подаётся напряжение
On By-pass
непосредственно от электросети.
Показывает входное напряжение ИБП и действующее значение мощности,
xxxV потребляемой от электросети. Это сообщение не отображается в режиме
питания от батареи.
Показывает выходную мощность в процентах от номинальной
xxxV/x,xKW (xx%)
мощности ИБП.
Показывает в графическом виде уровень заряда батарей и в цифровом
xx,x'
виде – оставшееся время автономной работы.
