d'encastrement dépend du réglage des pattes. Construisez
le foyer avec précision en tenant compte de la gaine
étroite sur l'ouvrage intérieur. Ouvrez la vitre de la
chambre de combustion pour sortir la boîte contenant les
bûches et le sac avec les accessoires. Pour ce faire,
désserrez les 3 boulons hexagonaux au moyen de la clé
coudée mâle. Dégagez la vitre des gonds et posez
l'appareil à l'endroit souhaité. Conservez un peu d'espace
autour de l'appareil pour permettre l'évacuation de la
chaleur. Pour obtenir une bonne circulation de la chaleur,
l'appareil doit être suffisamment purgé dans sa partie
supérieure. Après installation, l'encastré doit être fixé au
mur à l'aide des collets et des deux boulons à cheville
fournis (voir schéma 1). Les boulons doivent traverser les
trous inférieurs des collets de sorte à toujours permettre
l'accès à partir de la façade.
Soupente
Vous pouvez commander un linteau en L auprès de votre
installateur. Ce linteau servira à supporter la maçonnerie
au-dessus du foyer. L'appareil peut ainsi être installé sans
subir de pressions. Placer la soupente comme indiqué sur
le schéma 2. Il faut conserver une distance de 5 mm entre
le dessus de l'appareil et le dessous de la soupente de
façon à ce que le joint soit bien raccordée. Le linteau du
manteau ne doit pas être directement placé contre le
coffre d'air. Fixez ici aussi le cordon d'étanchéité.
Veiller à ce que le devant de l'appareil (sans la plaque
frontale) et le devant de la soupente soit sur le même
plan. La soupente ne sera plus visible lorsque la plaque
frontale sera placée.
3
Raccordement pour l'air de convection
Si l'on désire répartir l'air de convection, on peut
transporter la chaleur dans les divers coins de la pièce au
moyen de tuyaux flexibles.Vous pouvez commander
séparément le matériel de raccordement nécessaire à
votre fournisseur.

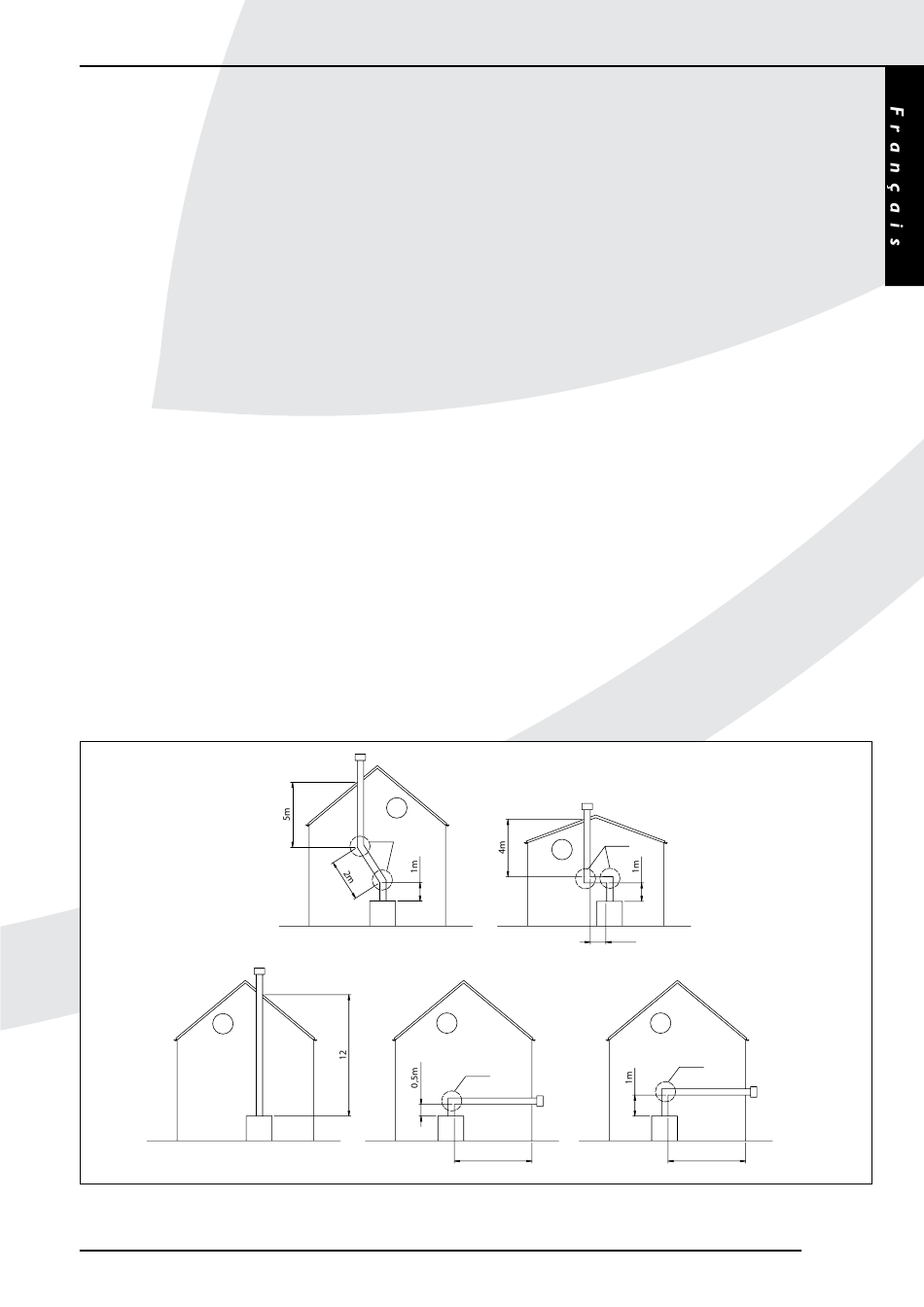

Possibilités de raccordement (schéma 3)
Le conduit de traversée extérieure peut aussi bien passer
par la façade que par le toit.
Il faut compter 2 mètres de tuyau pour un coude de 90°
et 1 mètre pour un coude de 45°. La longueur du conduit
de traversée de la façade ou du toit n'entre pas en ligne de
compte.
La longueur maximale totale correspond à la somme de la
longueur de tuyau plus la longueur de remplacement pour
les coudes (voir les 4 exemples du schéma 3)
Le jeu de la conduite de traversée du toit, les conduits
d'arrivée d'air et d'évacuation, le tyau concentrique et les
coudes sont emballés séparément et regroupés au moyen
d'un collier de serrage muni d'un joint étanche. On peut
également se procurer une plaque de tuile ou adhésive
pour la traversée d'un toit respectivement pentu ou plat.
Attention: l'installation de cet appareil ne doit se faire
qu'au moyen du matériel d'évacuation ø150/ø100 fourni
par DRU. Ce matériel a été testé avec l'appareil et satisfait
à toutes les normes. DRU ne peut garantir le bon
fonctionnement et la sécurité de l'appareil en cas
d'utilisation d'un autre matériel d'installation.
1
2x45˚
L=1+1+4+(2x2)=10
L=1+2+5+(2x1)=10
(H totaal= 5m)
4
1x90˚
L=2+0,5+(2)=4,5
max 2m
33
INSTRUCTIONS D'INSTALLATION
2x90˚
2
1m
5
1x90˚
L=4+1+(2)=7
max 4m
38c-744b
