CIRCUITO ELETTRICO

I modelli Supergranulari MF 59 ed MF 69 utilizzano,
come le corrispondenti versioni compatte MF 56/66,
la scheda elettronica tipica delle nostre macchine
granulari.
Sul retro della macchina vi è un'apertura chiusa da
un tappo di gomma che può essere usata per
collegare l'alimentazione elettrica della scheda
SCHEDA ELETTRONICA
SCHEDA ELETTRONICA (Microprocessore)

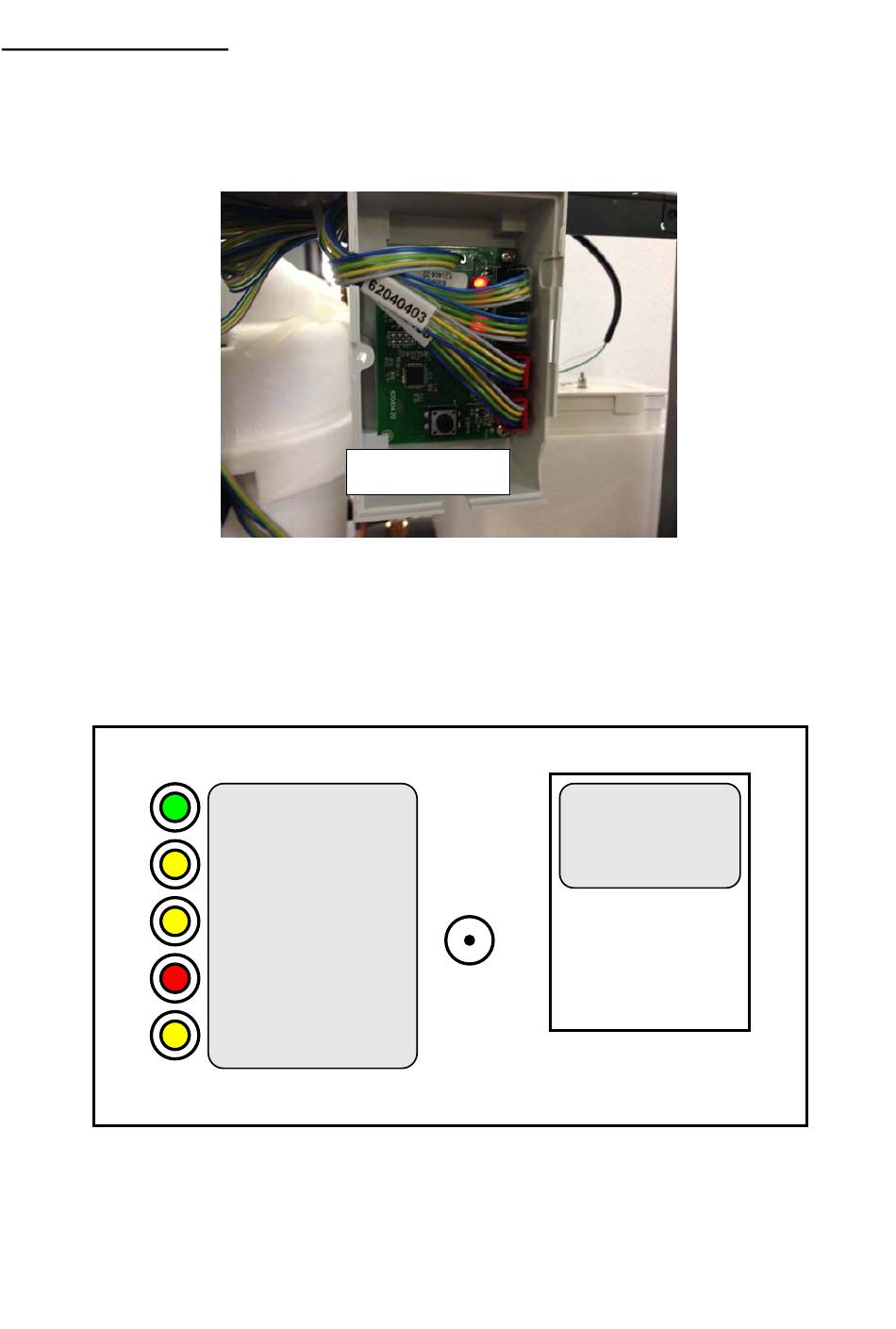

La SCHEDA ELETTRONICA, collocata in una
scatola in plastica posta nella parte frontale
dell'apparecchio, è composta da due circuiti stampati
SCHEDA ELETTRONICA
DI INTERFACCIA
APPARECCHIO IN TENSIONE
CONTENITORE PIENO
MANCANZA ACQUA
TEMP. AMB. < 1°C
3' ATTESA
SENSO ROTAZ. ERR/NO ROTAZ.
SOVRATEMP. EVAP.
Nel modello MF 69 oltre alla scheda elettronica
principale si utilizza anche la scheda elettronica
d'interfaccia già presente sul modello MF 66 così da
avere la possibilità di controllare il funzionamento di
due diversi motori e lettori ottici del livello ghiaccio
elettronica ad un controllo remoto (timer e/o
interruttore remoto)
separati, ad alta ed a bassa tensione, protetti da due
fusibili e integrati da sei piccoli spinotti e un
potenziometro di regolazione della in funzione della
conducibilità dell'acqua. Inoltre in essa si trovano
cinque LEDS allineati che controllano le operazioni
