Indien bij het toetreden tot een menu het onderstaande scherm getoond wordt,
geeft dit aan dat de service waartoe u wilt toetreden niet door de servicedienst
ingesteld is.

5.1. Bedieningspaneel

Het bedieningspaneel van de e-source bestaat uit een scherm met 6 knoppen, zoals getoond wordt in onderstaande figuur,
waarmee u zich door de verschillende gebruikersmenu's kunt verplaatsen en parameters afstellen.
De algemene functies en de werking van elke knop worden hierna aangegeven.
Vanuit elke applicatielocatie is rechtstreekse toegang tot het menu ALARMEN mogelijk.
Vanuit elke applicatielocatie is toegang tot de lijst met gebruikersmenu's mogelijk.
Vanuit elke applicatielocatie is toegang tot het vorige menu mogelijk.
Hiermee kunt u door de menulijsten bladeren.
Hiermee kunt u van een scherm naar een ander gaan binnen een menu.
Hiermee kunt u de waarde van de configureerbare parameters van een scherm instellen.
Hiermee krijgt u toegang tot het geselecteerde menu.
Hiermee kunt u bladeren van een instelbare parameter naar een andere in een scherm.
Vanuit het hoofdscherm krijgt u rechtstreeks toegang tot het menu INFORMATIE.

5.2. Hoofdscherm

Het hoofdscherm van de applicatie bestaat uit verschillende gebieden waarin informatie opgenomen wordt inzake de werking van
de warmtepomp.
Status
Hoofdaanvoerpom
p geactiveerd
Handleiding voor gebruiker, installateur en servicedienst

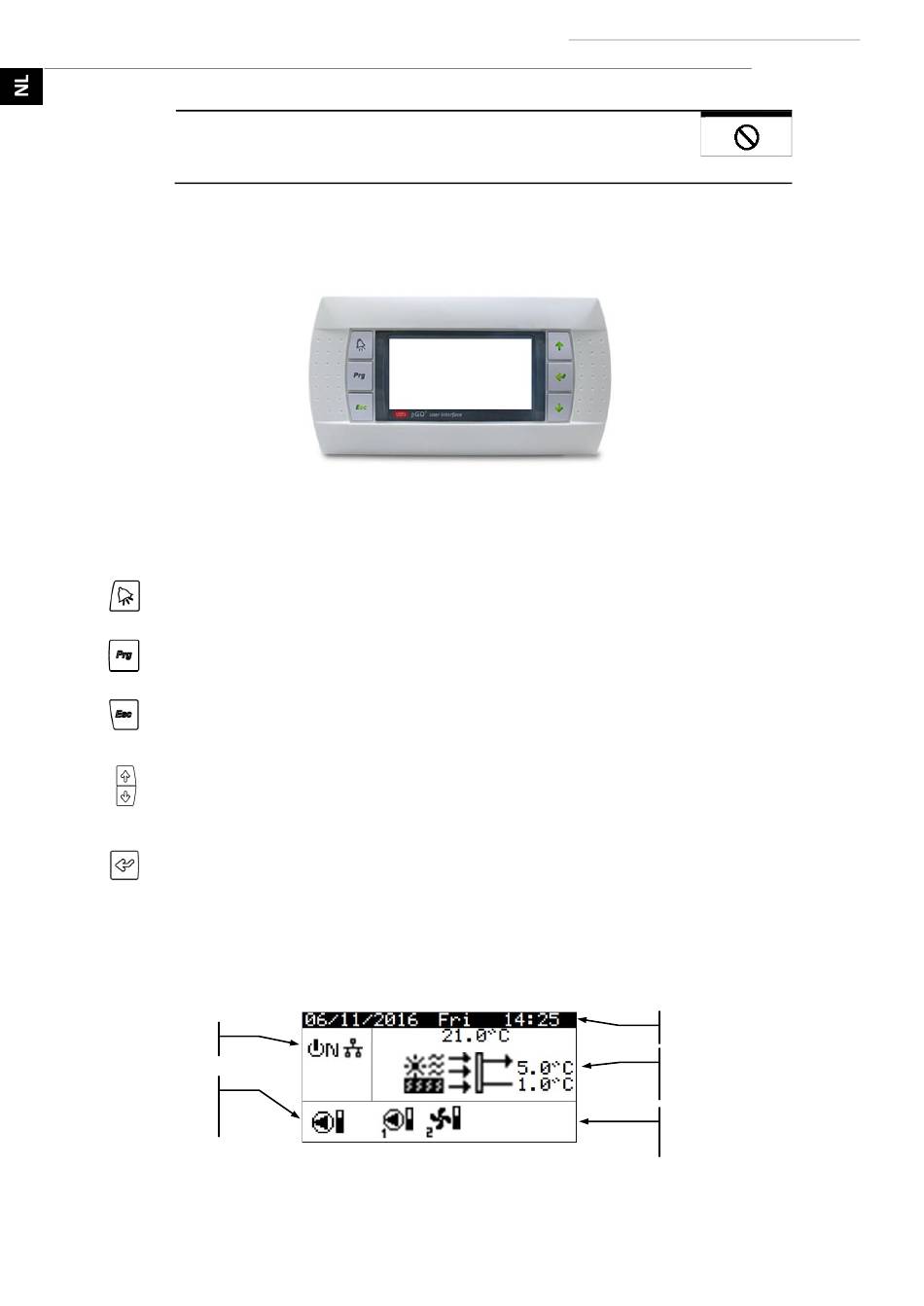

Figuur 5.1. Bedieningspaneel
Figuur 5.2. Beschrijving van het hoofdscherm.
18
ecoSMART e-source


5
Datum en uur
Collector van
aanvoerbronnen
Geactiveerde
bronnen
