C O M M A N D E / P A S S A G E
D E S V I T E S S E S
• Poignée tournante avec partie fixe (1)
partie rotative (2) corps (3) câble et gaine,
barillet (4) et bride de jonction (5).
• Actionnement de la poignée par la
partie rotative (2), lecture de la vitesse
enclenchée à l'indicateur (6)
• En principe, le passage des vitesses est
possible sous charge ; la douille à ressort
dans le Clickstick «mémorise» chaque
vitesse sélectionnée à la poignée.
• Même si la force de pédalage est quelque
peu réduite pendant le passage de la
vitesse, la vitesse sélectionnée
s'enclenche immédiatement. Rétrograder
à temps avant d'entamer les côtes.
• Si vous n'utilisez pas votre vélo pendant
longtemps, mettez la poignée en position
de rapport «12» pour soulager le système.
(cf. Fig. 28.)
R E M P L A C E M E N T
D U C Â B L E
Remplacement du câble poignée – Clickstick
(Fig. 29, 30 et 31)
• Poignée sur position «12»
• Ouvrir le Clickstick en exerçant une
pression sur les surfaces cannelées (A)
des éléments de fermeture et dégager le
volet.
• Oter l'écrou de barillet (4) du guide dans le
Clickstick et tirer complètement le câble
de dérailleur dans le sens du moyeu.
(Gaine déplaçable dans les points de
fixation du cadre.)
• Faire pivoter la bride de jonction (5) à 90°
et l'enlever de la douille à ressort (7).
• Débloquer la vis de l'insert (8) et sortir la
bride de jonction (5), l'écrou de barillet (4)
afin de libérer le câble.
• Desserrer la vis de fixation (9) de la
poignée tournante et faire glisser le corps
de la poignée (3) avec la partie rotative
vers le milieu du guidon. (Le cas échéant,
dévisser également le levier de frein et le
décaler pour avoir plus de place.)
• Dégager le corps (3) de la partie rotative
(2) (enclenchés) et les séparer.
• Pousser la tête du câble hors du guide (10)
et retirer le câble.
• Introduire un nouveau câble, l'enfiler dans
la gaine et tirer la tête de câble dans le
guide.
• Réassembler le corps et la partie rotative
et appuyer pour qu'ils s'enclenchent dans
les crans correspondants. (Fig. 31)
Attention :
Défense d'actionner la poignée tant que le
câble n'est pas fixé au moyeu.
• Appliquer le corps (3) avec la partie
rotative (2) contre les rondelles
anti-friction (11) et la partie fixe (1), (sans
jeu et sans pression), aligner sur le guidon
et serrer à fond la vis de fixation (9) avec
1,5 Nm (clé Allen de 3 mm).
(Le cas échéant, positionner à nouveau le
levier de frein et visser). (Fig. 32)
• Enfiler l'écrou de barillet (4) sur le câble et
le mettre en place sur la gaine.
• Faire passer l'extrémité du câble par le trou
de la vis de l'insert (8) et fixer à un intervalle
de 122,5 mm par rapport au barillet (couple
de serrage 1,7...2,5 Nm). Mettre à longueur
l'extrémité du câble sur 0,5 mm environ.
(Fig. 33)
Changement de câble Clickstick – moyeu/
changement de roue
Lorsque le câble court (douille à ressort au
moyeu) est défectueux, démonter la roue
arrière. Les instructions de montage suivantes
sont valables pour le changement de la roue
p. ex. en cas de crevaison.
• Séparer le câble de dérailleur du Clickstick
en décrochant la bride de jonction
(5, Fig. 30)
• Dégager le clip (12) en appuyant sur la base,
débloquer ou dévisser les écrous d'axe (13),
démonter la vis de fixation (14) du collier de
levier de frein (uniquement type MH 12110),
ôter la roue des pattes et enlever la chaîne.

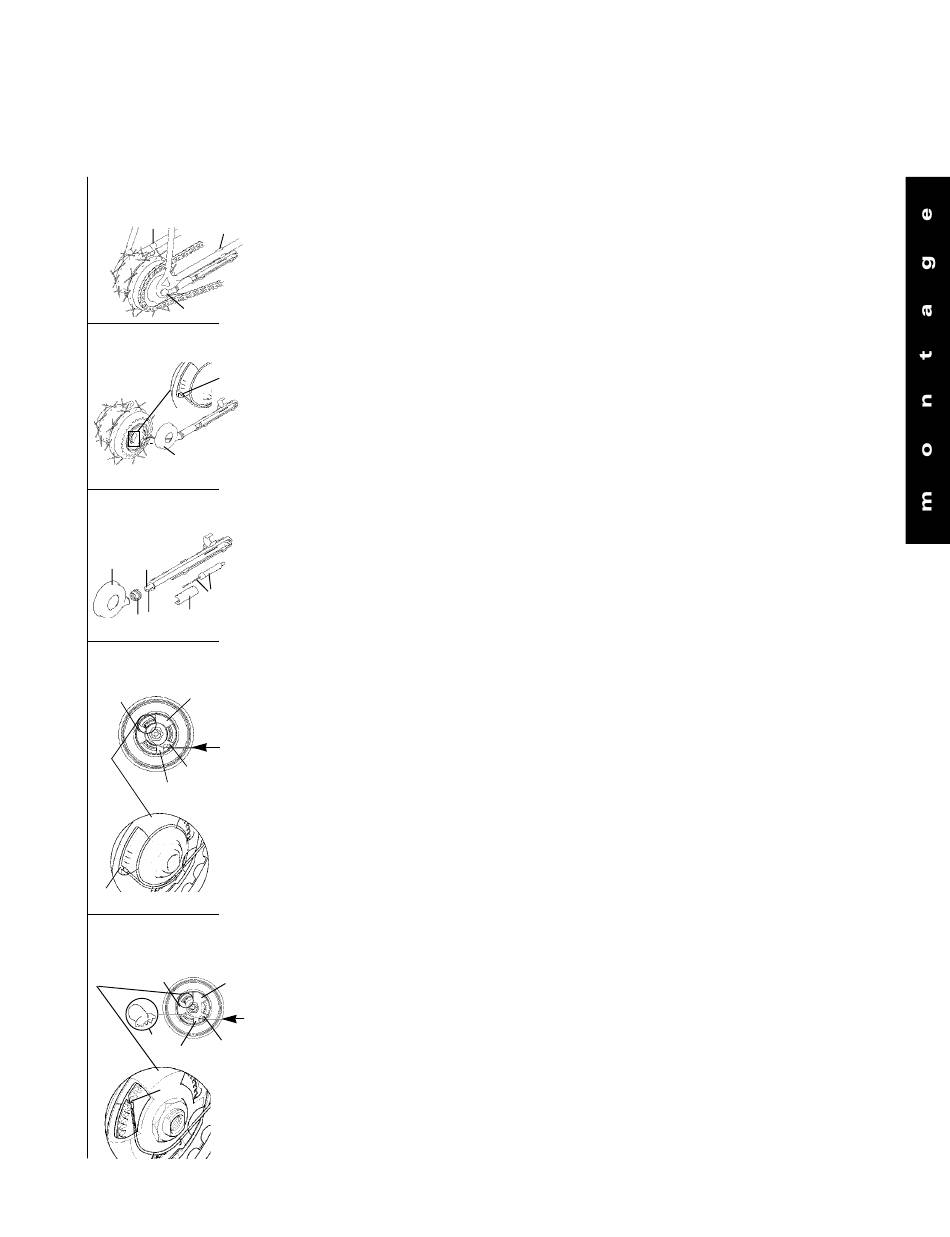

(Fig. 34). Pour remplacer le câble, il est
préférable de serrer le moyeu par le méplat
de l'axe dans un étau.
• Libérer de l'enclenchement le cache (1) avec
la fenêtre et l'enlever ; l'accrochage de la
tête de câble est désormais accessible dans
la fenêtre face à la plus petite ouverture.
(Fig. 35)
• Pousser la tête de câble (2) hors de la
rainure à l'aide d'un outil pointu et sortir le
câble. (Fig. 35)
• Enfiler le câble neuf (5, cplet avec douille à
ressort) avec la tête de câble à travers
l'orifice du cache (1) et accrocher ensuite le
câble au moyeu. (Fig. 36)
Description de 2 variantes ci-après.
1ère variante (Fig. 37) :
• Le moyeu est sur le 12ème rapport, c'est
pourquoi le câble doit être inséré à partir de
la petite fenêtre dans la rainure de guidage
en faisant un tour et demi dans le sens des
aiguilles d'une montre. A cet effet, passer le
câble sous les entretoises A, B, C et D ...
Attention :
Passer la tête sous le câble à l'endroit où il
se croise.
• ... et de nouveau sous les entretoises A et B
vers la rainure d'accrochage (3) en face de
la plus petite fenêtre.
• Insérer la tête de câble et la tirer dans le
guide.
2e variante (Fig. 38) :
Pour cette méthode, placer le moyeu sur la
position de rapport 1.
• Tourner le mécanisme de changement de vit.
jusqu'à butée contre la pression du ressort
au-dessus de la fenêtre de visualisation.
