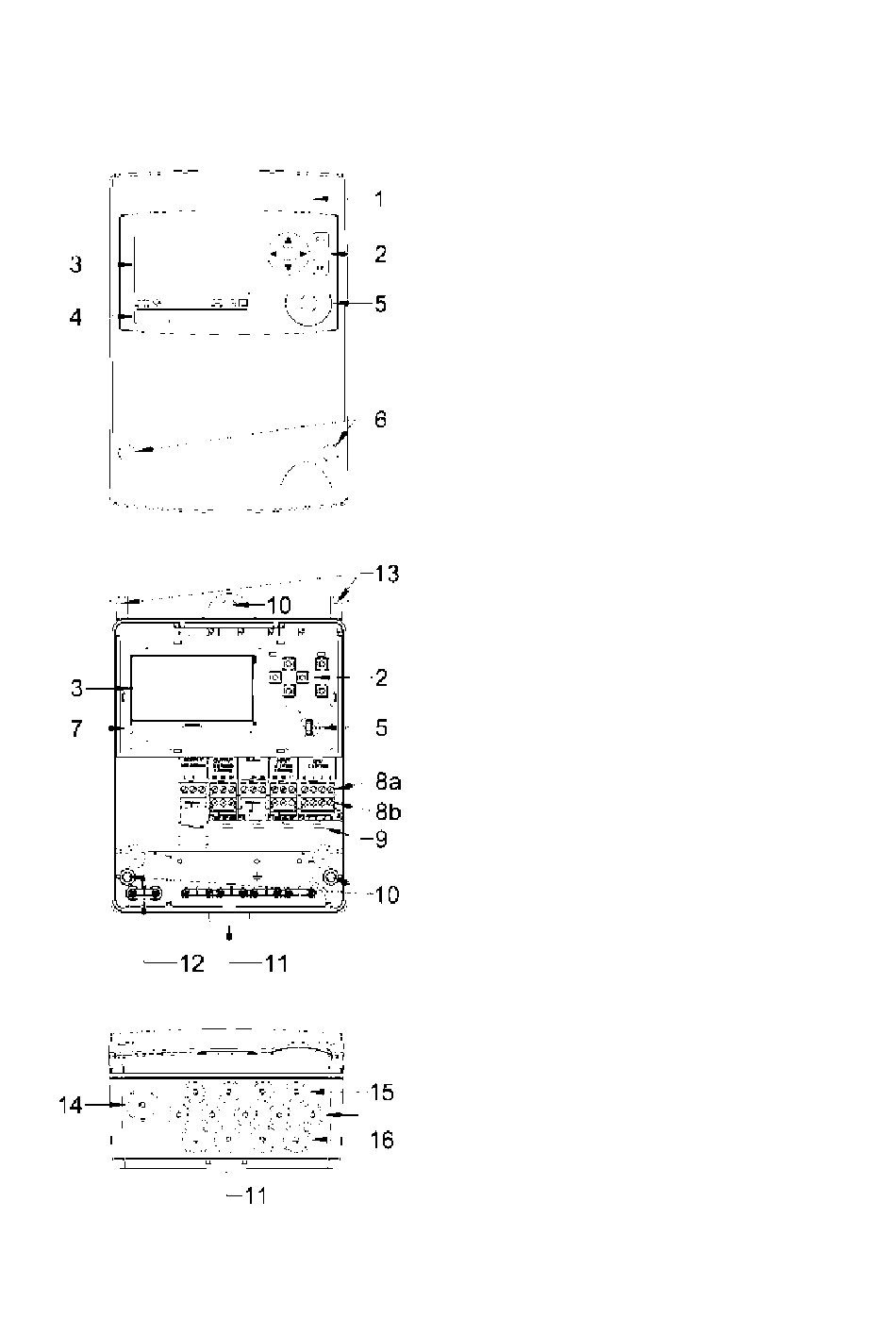

5 Vue de l'appareil avec boîtier protecteur (Prot)
®
CALEC
energy master, instructions de montage et d'utilisation
Appareil avec boîtier protecteur fermé
1 Couvercle du boîtier
2 Touches de commande
3 Ecran ACL à matrice de points
4 Plaquette signalétique avec identification CE
5 Interface IR sur module d'affichage
(EN13757-2 / -3 M-Bus)
Interface IrDA sur module CPU
6 Vis du boîtier, recouvertes par des bouchons
de sécurité
Appareil avec boîtier protecteur ouvert
2 Touches de commande
3 Ecran ACL à matrice de points
5 Interface IR (EN13757-2 / -3 M-Bus)
Interface IrDA
7 Module d'affichage
8a Bornes supérieures, enfichables
8b Bornes inférieures, enfichables
9 Fixation pour module
10 3 orifices de fixation pour montage mural
11 Fixation pour montage sur rails
12 Décharge de traction
13 Charnières de couvercle
Le schéma de raccordement se trouve sur la
face intérieure du couvercle du boîtier
Vue du dessous du boîtier protecteur
11 Fixations pour rails de fixation
14 Passage de câble d'alimentation 14 mm
15 Passages de câble 10 mm
16 Passages de câble 14 mm
