9 Montage et câblage sans boîtier de protection (Mod)
9.1

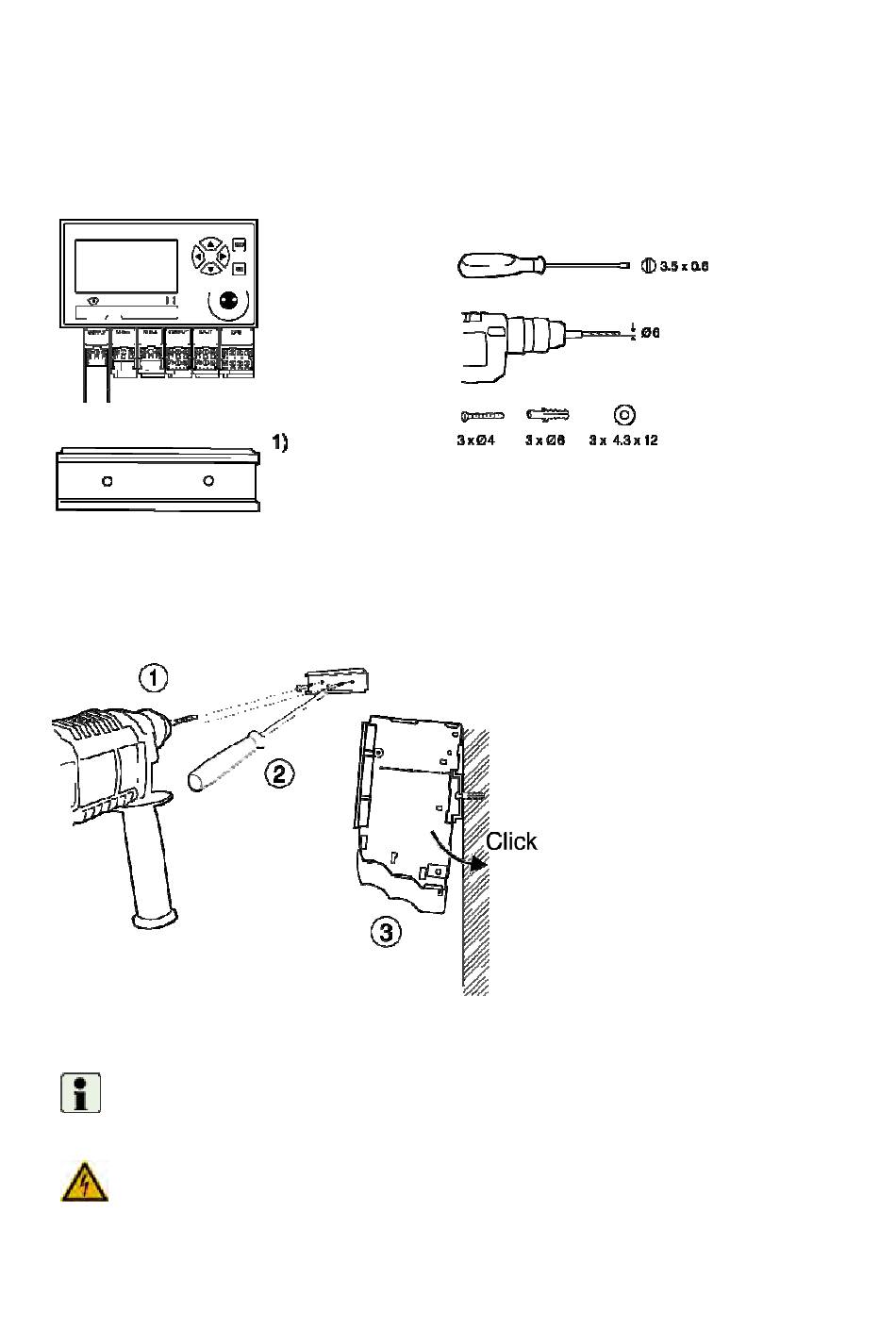

Fournitures, outillage et accessoires de montage (Mod)

1 Instructions de montage et d'utilisation
1 rapport de test (pas avec les appareils avec conformité CE)
1) Rails de fixation à commander séparement
9.2 Montage d'appareils sans boîtier protecteur (Mod)
9.2.1

Montage sur rails de fixation

9.2.2

Raccordement de la tension d'alimentation 230 - 240 V CA

Consultez le schéma de raccordement avant de procéder au câblage !
La tension d'alimentation peut uniquement être raccordée aux bornes L et N !
L'appareil est isolé et ne doit pas être relié à la terre.
Toutes les autres bornes sont uniquement destinées à la basse tension (<50 V) et aux
signaux de mesure. Si la tension d'alimentation passe par ces bornes, vous courez un
danger de mort et vous risquez de détruire l'appareil !
®
CALEC energy master, instructions de montage et d'utilisation
1. Percez des trous de fixation.
2. Vissez les rails de fixation.
3. Encliquetez l'appareil sur les
rails de fixation.
19
