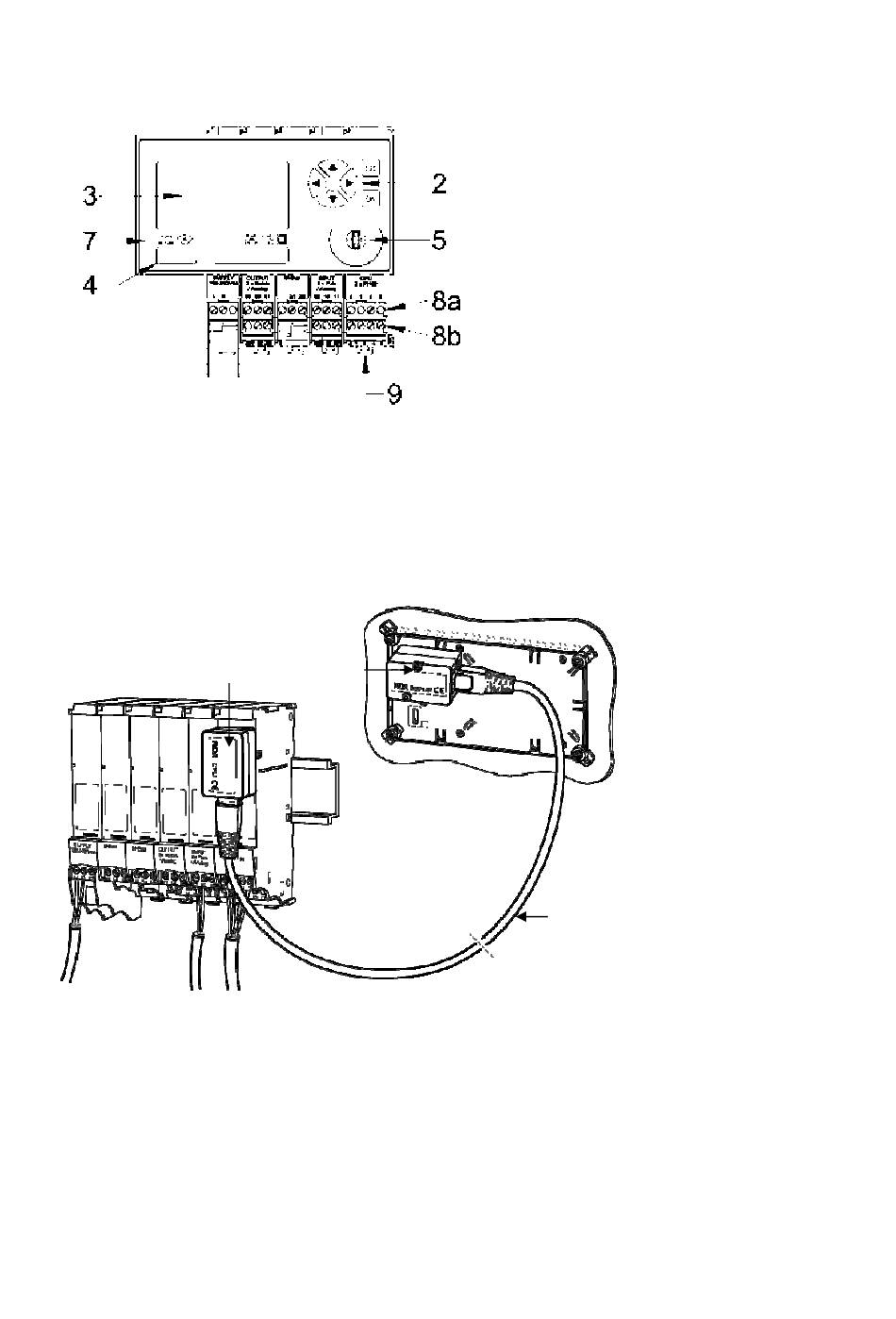

6 Vue de l'appareil sans boîtier protecteur (Mod)
Le module d'affichage peut être installé séparément avec deux adaptateurs RDA (remote
display adapter), par exemple dans un tableau de commande.
11
10
12
®
CALEC energy master, instructions de montage et d'utilisation
Appareil sans boîtier protecteur
2 Touches de commande
3 Ecran ACL à matrice de points
4 Plaquette signalétique avec identi-
fication CE
5 Interface IR sur module
d'affichage (EN13757-2 / -3 M-
Bus)
Interface IrDA sur module CPU
7 Module d'affichage
8a Bornes supérieures, enfichables
8b Bornes inférieures, enfichables
9 Fixation pour module
11 Remote Display Adapter
RDA/CPU
12 Remote Display Adapter
RDA/Display
13 Câble de réseau infor-
matique
13
