9.2.3

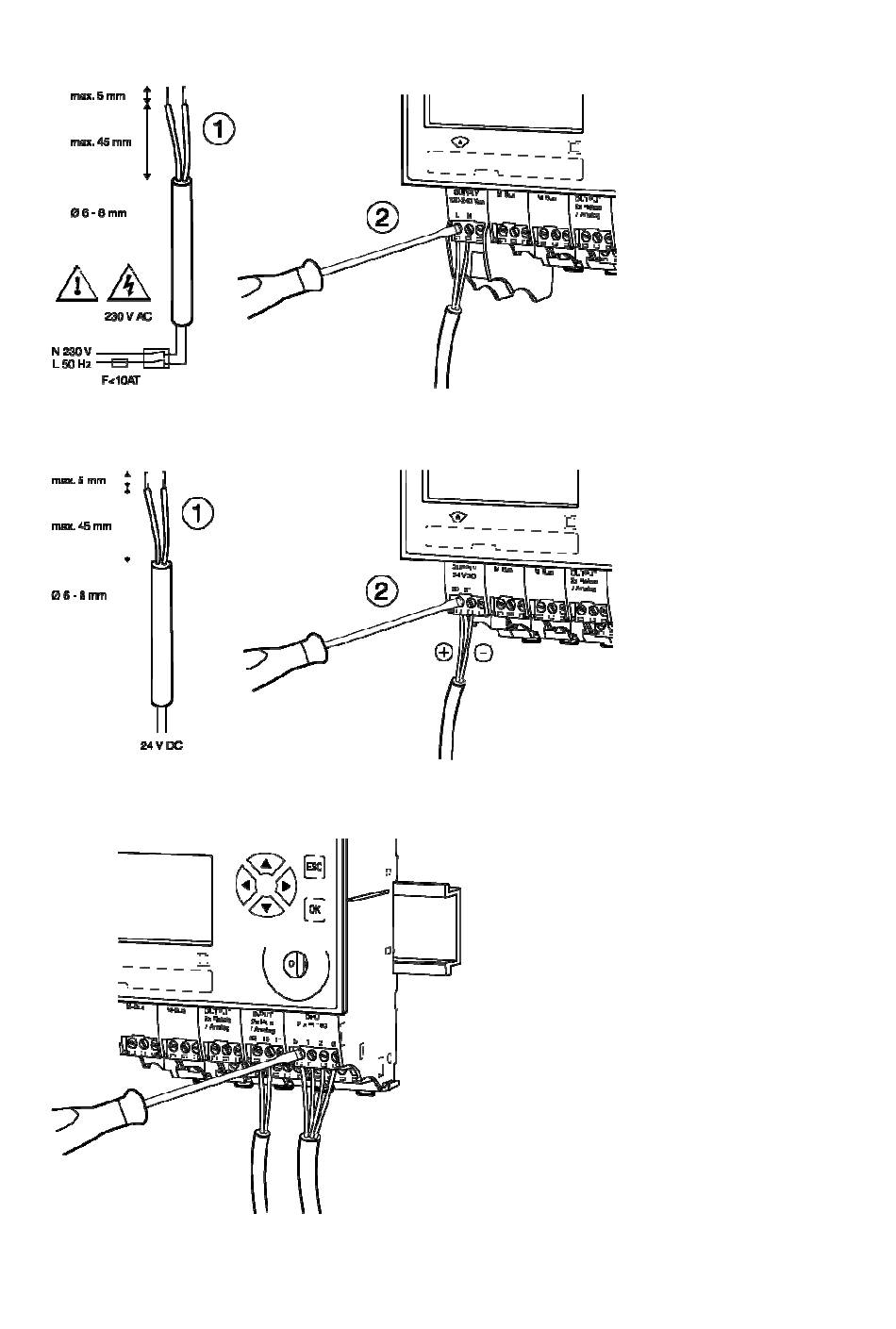

Raccordement de l'alimentation basse tension 24 V CC

9.2.4

Raccordement des lignes de signaux

20
®
CALEC
energy master, instructions de montage et d'utilisation
1. Dénudez le câble
d'alimentation confor-
mément au schéma.
2. Raccordez le câble sec-
teur au module
d'alimentation (voir le
schéma de raccorde-
ment ci-joint).
1. Dénudez le câble
conformément au
schéma.
2. Raccordez le câble au
module de connexion
(voir le schéma de rac-
cordement ci-joint).
1. Raccordez les lignes de
signaux aux bornes à
vis conformément au
schéma ci-joint.
2. Les répartiteurs sont
enfichables.
