14 Commande en cours de fonctionnement
14.1

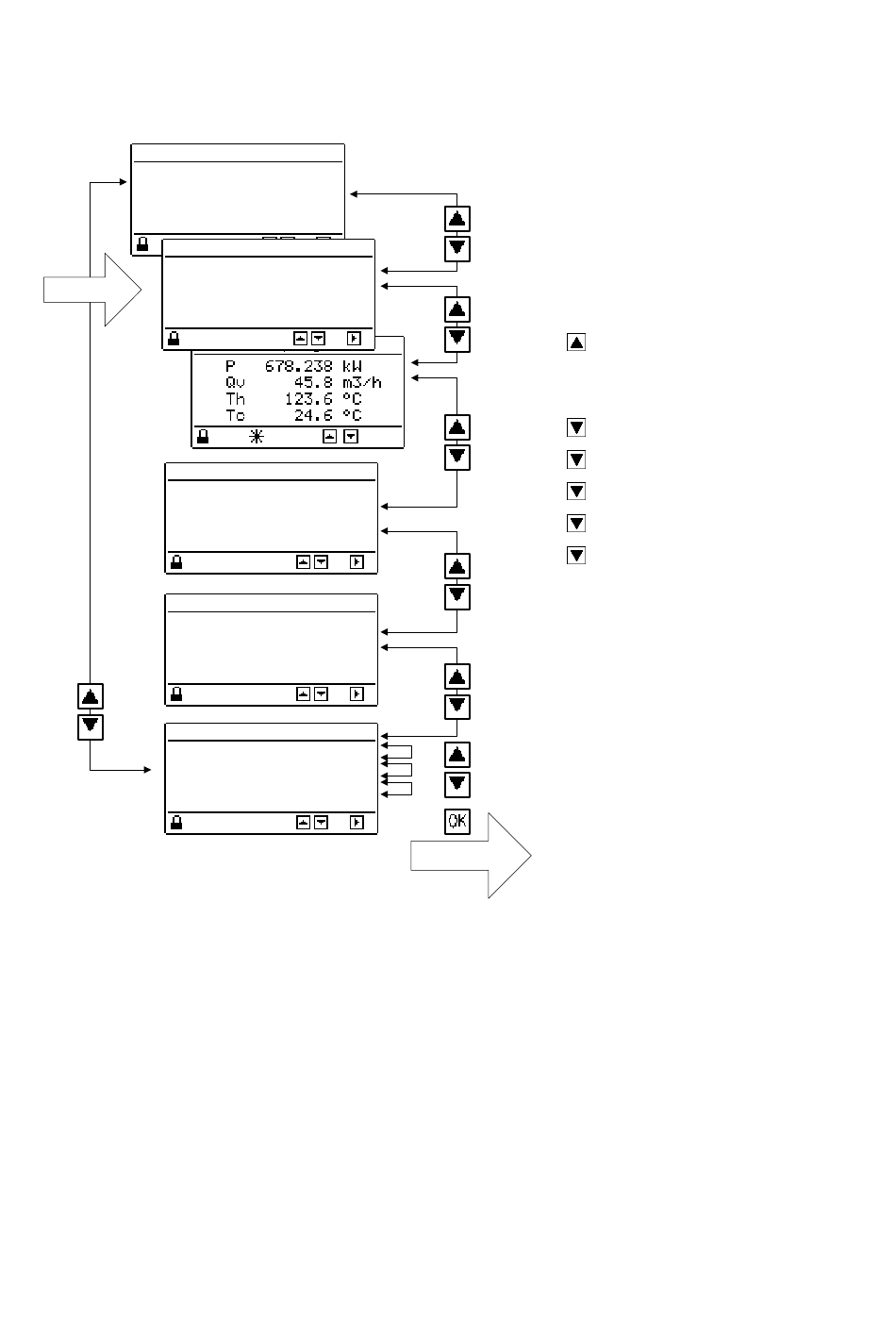

L'écran principal
Affichage principal
ValImp 1.00000 L
Coté Q
Date-E
Valide
Affichage principal
E
V
Start
P
Rue princip. App. 3
Test de l'affichage
Démarrer test
Messages d'erreur
Pas d'erreur
Menu principal
Grandeurs physiques
Régl. exploitation
Réglages appareil
Diagnostics
Remarque :
Le contenu de l'écran principal dépend du modèle de l'appareil. L'écran principal peut afficher jusqu'à
4 pages de 4 valeurs (c'est-à-dire jusqu'à 16 valeurs). Les appareils CALEC
n'affichent que 3 pages avec les valeurs indiquées ci-dessus.
Les valeurs d'affichage de l'écran principal sont prédéfinies à la livraison. Ces valeurs et leur ordre
d'affichage peuvent être modifiés à l'aide du logiciel AMBUS Win II sur un appareil sans évaluation
de conformité CE.
30
coté froid
21.04.09
31.12.13
12345678 kWh
3
00075.701 m
678.238 kW
Après la mise sous tension de
l'appareil, la page « Start » de
l'écran principal s'affiche.
Il est possible de feuiller jusqu'à
4 pages de l'écran principal à l'aide
des touches fléchées :
Le test de segment présente une mire
quadrillée pour le contrôle de
l'affichage.
Dans la fenêtre d'indication d'erreur, un
message d'erreur s'affiche lorsque sur-
vient une erreur.
Dans le menu principal, les sous-
menus peuvent être sélectionnés et ac-
tivés pour afficher ou régler d'autres
valeurs.
Sous menus
Si aucune action n'est réalisée pendant
env. 5 minutes, l'appareil affiche la
page « Start » de l'écran principal.
®
CALEC
energy master, instructions de montage et d'utilisation
1 : Données affectant l'étalonnage
2 : Relevés de compteur et
désignation
3 : Valeurs instantanées
4 : Autres valeurs, si configurées
Test de segment (test d'affichage)
Indication d'erreur
Menu principal
®
energy master standard
