20.4

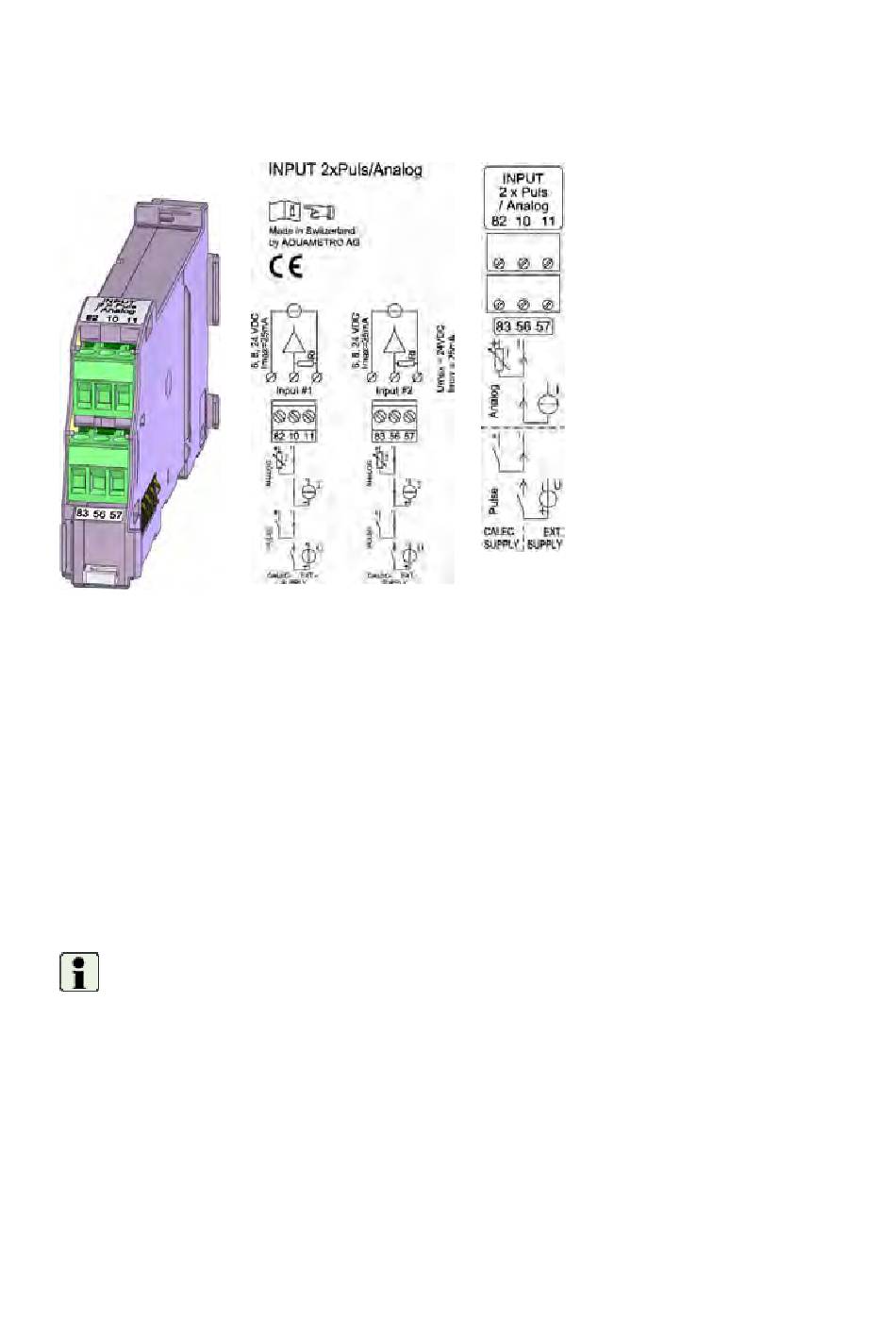

Le module d'entrée 2x impulsion/analogique
20.4.1

Fonctionnement et raccordement

Le module dispose de 2 entrées universelles, par exemple pour le capteur de débit, les cap-
teurs de température ou de pression avec les signaux de sortie suivants :
• Emetteur d'impulsions des classes IB, IC, ID et IE suivant EN 1434
• Signaux de fréquence 0 ... 10 kHz
• Signaux de courant analogiques 0 ou à 4 – 20 mA
Les 2 signaux d'entrée sont raccordés via une borne enfichable tripolaire.
Les émetteurs actifs et passifs doivent être raccordés différemment :
• Emetteur actif, c'est-à-dire un émetteur à alimentation propre en courant :
• Emetteur passif, c'est-à-dire un émetteur alimenté en énergie via le module
La sortie d'alimentation intégrée est résistante aux courts-circuits et peut supporter 25 mA
par sortie. Une surcharge de l'alimentation est détectée par le module.
Les entrées n'ont pas de séparation galvanique, c'est-à-dire qu'elles possèdent une mise à
terre commune pour les émetteurs actifs.
Respectez la polarité ! Ne raccordez pas de tension négative !
54
®
CALEC
energy master, instructions de montage et d'utilisation
Assignation des signaux et des
bornes
Rangée de bornes supérieure :
Emetteur actif :
10 - 11
Emetteur passif :
82 -10
Rangée de bornes inférieure :
Emetteur actif :
56 - 57
Emetteur passif :
83 - 56
La numérotation des signaux
d'entrée se fait :
- de droite à gauche
- de haut en bas
