20.3
Le module d'affichage
20.3.1
Fonctionnement
Le module d'affichage peut être enfiché sur le module CPU ou monté à distance à l'aide du kit RDA,
par exemple sur un tableau de distribution. Le module d'affichage comporte :
• Un affichage à matrice de points (128 * 64 pixels) et rétro-éclairage blanc
En cas d'erreur système ou d'alarme, le rétro-éclairage clignote en rouge.
• 6 touches de commande
• Une interface M-Bus optique (interface 2, indépendante d'autres interfaces M-Bus)
• Une fiche pour la communication avec le module CPU.

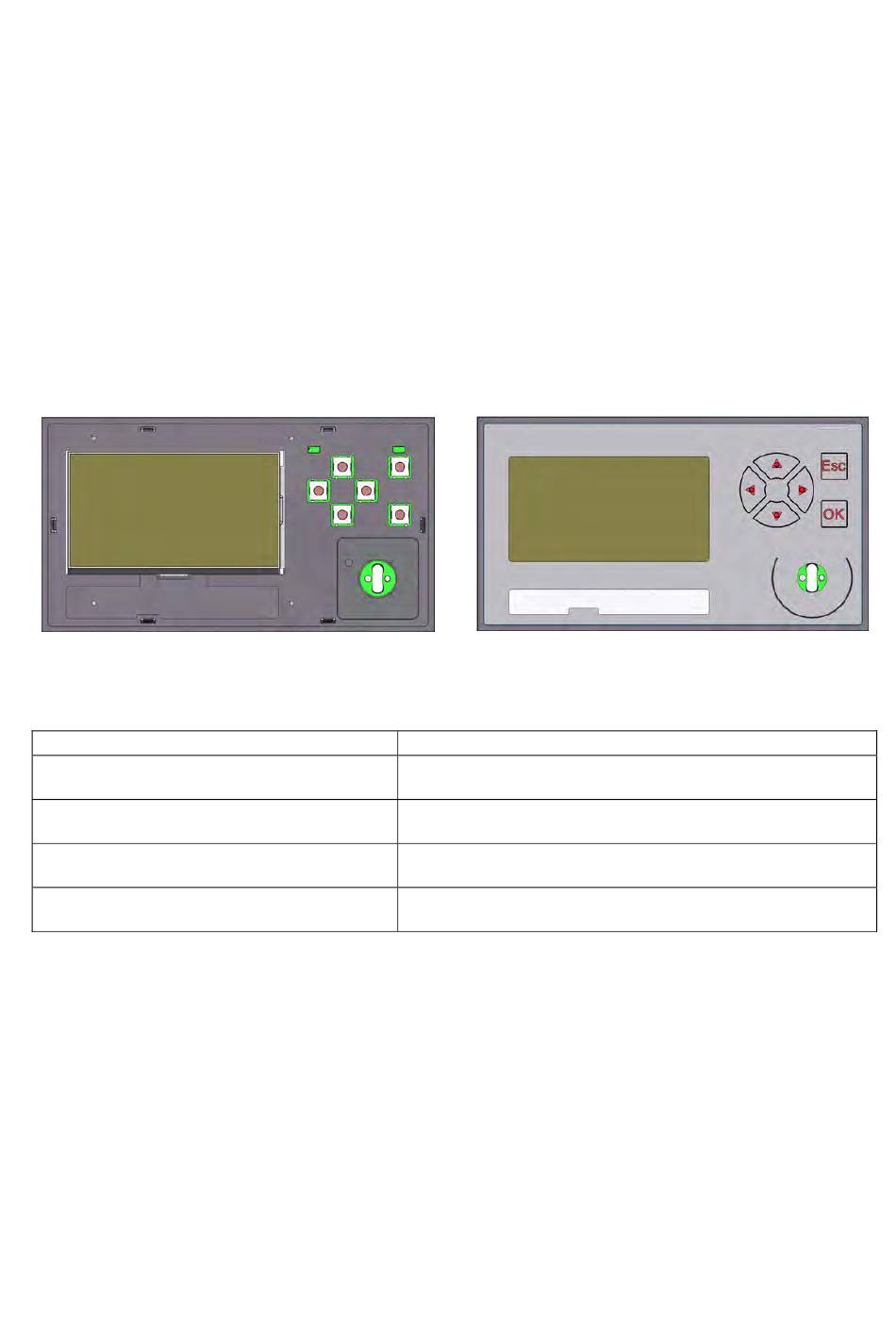

Sur les appareils avec boîtier protecteur
(Prot), le film de protection est appliqué sur le
couvercle et pas sur le module d'affichage.
Une fiche pour la communication avec le module CPU.
20.3.2
Réglages
Réglage
Langue d'affichage
Contraste de l'affichage
Débit en bauds de l'interface M-Bus optique
Test de segment
20.3.3
Contenu de l'écran principal
Les valeurs affichées sur l'écran principal peuvent varier selon le modèle ou la fonction de l'appareil.
Sur les appareils avec évaluation de conformité, cette liste ne peut pas être modifiée.
Sur les appareils sans évaluation de conformité CE, les valeurs d'affichage de l'écran principal peu-
vent être modifiées avec le logiciel AMBUS Win II.
®
CALEC
energy master, instructions de montage et d'utilisation
Sur le modèle sans boîtier protecteur (Mod),
le module d'affichage est livré avec un film de
protection.
Sous-menu
Réglages appareil / Système / Lang.
Réglages appareil / Système / Contr.
Régl. exploitation / Interface / Interface 2 / Bd
Ecran principal
53
