20.2
Le module CPU 2 x Pt100
20.2.1
Fonctionnement et raccordement
Le module CPU avec le processeur central pour les fonctions de calcul, de commande et de mémori-
sation présente les caractéristiques suivantes :
• Horloge en temps réel avec pile bouton pour un fonctionnement indépendant du secteur
• Interface IrDA avec protocole M-Bus pour les relevés et le paramétrage
• Deux entrées Pt 100 pour la mesure de la température avec raccordement à 2, 3 ou 4 pôles.
EEPROM pour une mémorisation sécurisée des données.
• Communication avec les modules via le bus interne. Identification automatique des modules.
• Communication avec le module d'affichage.
• Connexion enfichable sans rétroaction pour le module d'affichage. Le module d'affichage peut être
enfiché sur le module CPU ou monté à distance à l'aide du kit Remote Display Adapter.
20.2.2
Réglages
Tous les paramètres de l'appareil sont mémorisés dans le module CPU. Selon l'application et
l'équipement en modules, cela comprend les réglages suivants :
• Application et fonction de calculateur pour 1 à 3 calculateurs
• Unités et résolution des relevés de compteur et valeurs instantanées
• Affectation des signaux d'entrée (tableau de correspondance, par ex.,
Q1 = entrée 1, Th = entrée Pt 100 1, Tc = entrée Pt 100 2)
• Détermination des grandeurs de sortie pour les signaux de sortie
• Réglage des signaux d'entrée et de sortie
• Autres réglages tels que la date, l'heure, les fonctions de mémorisation, les fonctions de sortie, les
paramètres d'interface, etc.
La procédure de mise en service ou de modification des réglages est décrite dans les chapitres sur
l'utilisation et la mise en service.
®
CALEC
energy master, instructions de montage et d'utilisation

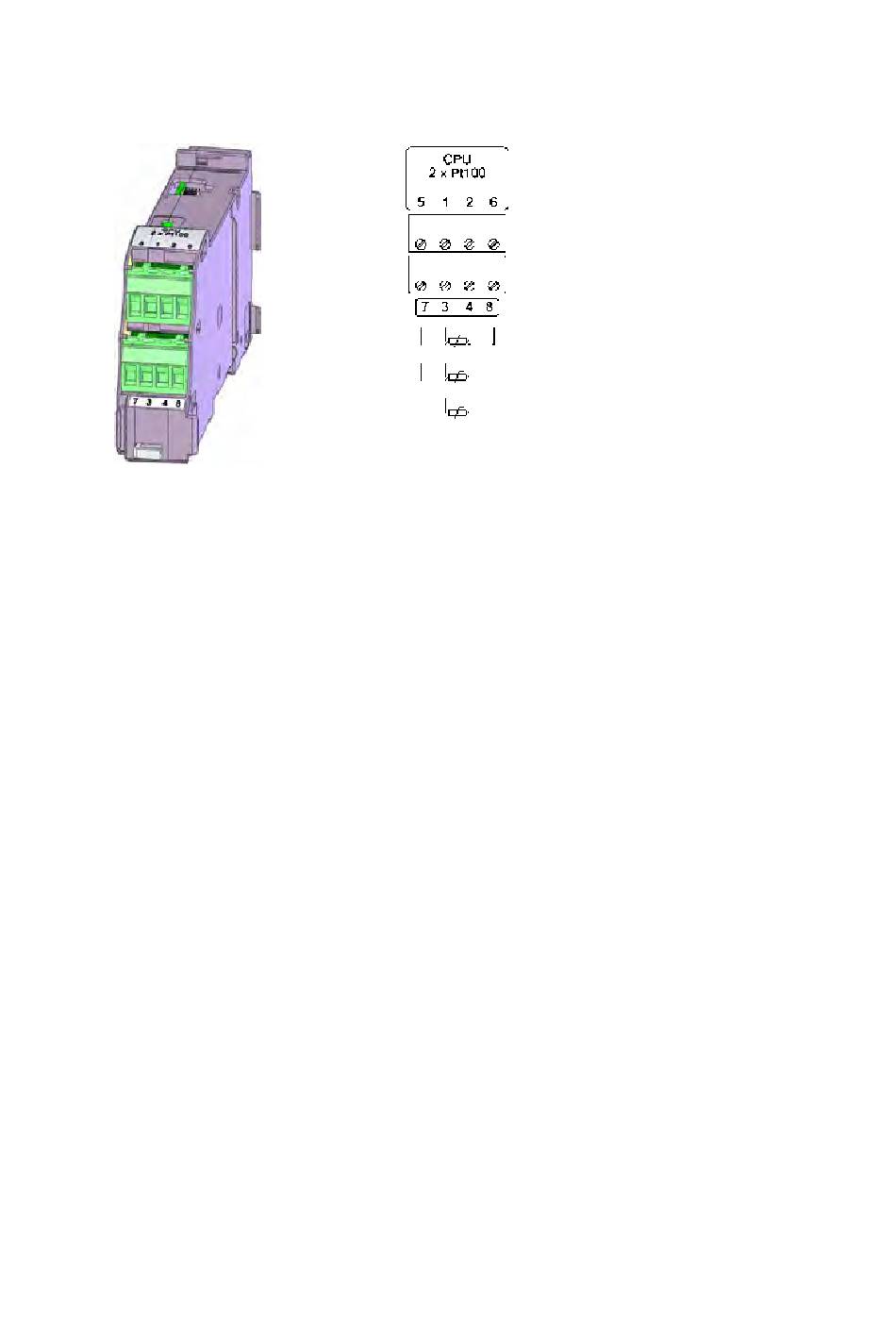

Assignation des signaux et des bor-
nes
Bornes supérieures (5 - 1 - 2 - 6) :
Entrée Pt100 1
Température côté chaud
Bornes inférieures (7 - 3 - 4 - 8) :
Entrée Pt100 2
Température côté froid
51
