20.5
Le module M-Bus
20.5.1
Fonctionnement et raccordement
Le module M-Bus peut communiquer comme M-Bus esclave avec un M-Bus maître
(Single Master Bus) via un réseau M-Bus suivant EN 1434-3. Jusqu'à 2 modules M-Bus
peuvent fonctionner par appareil. L'interface M-Bus peut être utilisée pour le relevé à dis-
tance des données ou pour le paramétrage de l'appareil.

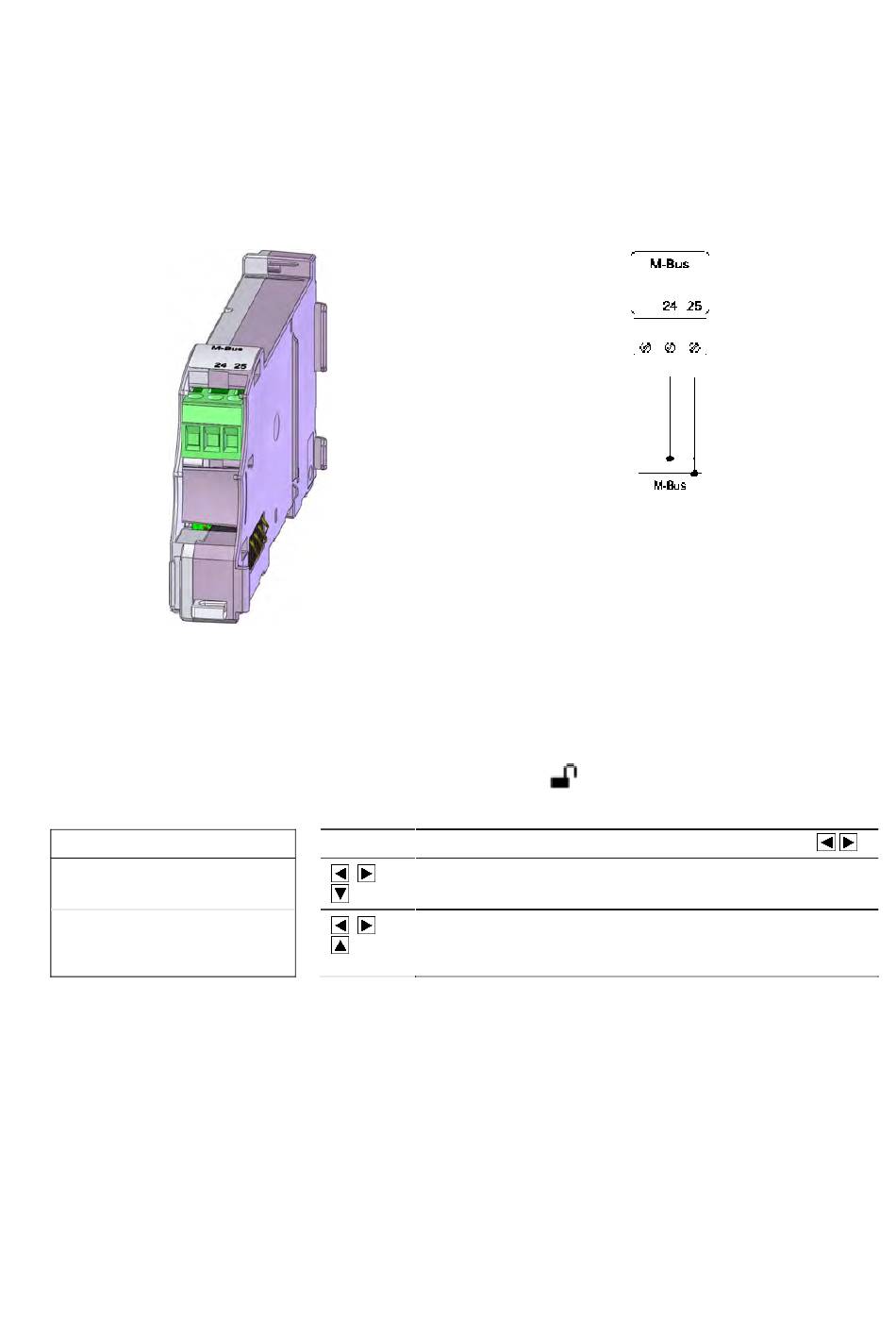

Le M-Bus est raccordé aux bornes 24 et 25 de la borne enfichable tripolaire. Les connexions
sont interchangeables. L'interface M-Bus est séparée galvaniquement de l'appareil.
20.5.2
Adresses M-Bus
Pour chaque module M-Bus les adresses peuvent être réglés sous:
Régl. exploitation / Adressage M-Bus en mode Service
Adressage M-Bus 1
Prim 2
Sec 12345678
60
Saisie
Paramètres
En cas d'adressage unique, sélectionnez calc avec
Introduisez l'adresse primaire entre 0 et 255
OK
Introduisez l'adresse secondaire avec 8 caractères max.
(000 0000 à 9999 9999). A la livraison, l'adresse se-
OK
condaire correspond au numéro de série.
®
CALEC
energy master, instructions de montage et d'utilisation
Connexions interchangeables
:
