7.1.3

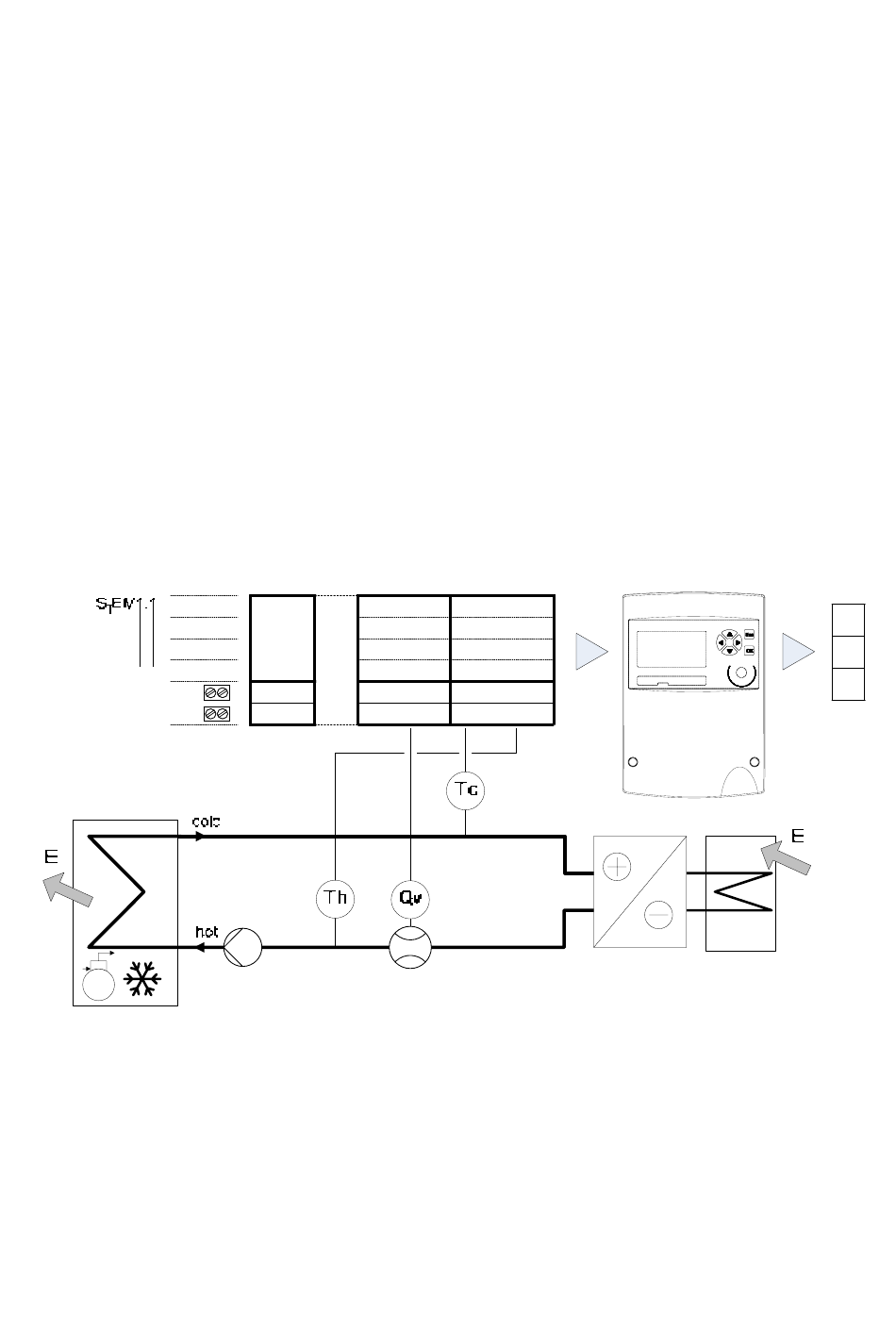

Application comme compteur de climatisation ou de froid
L'application comme compteur de climatisation ou de froid se distingue de l'application compteur de
chaleur par les caractéristiques suivantes :
• La température aller est inférieure à la température retour, soit T aller = Tc, T retour = Th.
• La différence de température est comprise dans une plage de 1 ... 15 K. Le débit pour une même
quantité d'énergie est nettement plus élevé que dans les applications de chauffage.
• Au niveau du capteur de débit, il convient de tenir compte de la condensation, c'est-à-dire que le
capteur doit être suffisamment protégé contre l'humidité (par ex., IP 67).
• Dans le cas d'une température aller < env. 3 °C, on ne peut plus utiliser d'eau pure comme calo-
porteur. L'appareil est disponible pour cette application avec une sélection de caloporteurs cou-
rants.
Dans le cas d'un compteur de climatisation ou de froid, il est préférable d'installer le capteur de débit
du côté chaud afin de réduire la charge thermique. Le côté de montage doit être réglé en consé-
quence. Par rapport au sens d'écoulement, le capteur est installé sur la conduite retour.
Il faut également prévoir des sondes adéquates. Cela peut concerner des points de contrôle, de la
résistance à l'humidité des sondes et des gaines de câble ainsi que l'utilisation de ponts thermiques.
Signaux de mesure requis : températures aller et retour, signal de débit.,
Mod.-Typ
Mod.-Typ
Mod.-Nr.
Mod.-Nr.
Sign.-Typ
Sign.-Typ
Sign.-Nr.
Sign.-Nr.
L'appareil permet les relevés de compteur suivants :
E :
Energie cumulée
V :
Volume cumulé
M :
Masse cumulée
®
CALEC
energy master, instructions de montage et d'utilisation
Supply
Supply
Input
Input
3... 6
3... 6
2
2
Input
Input
2
2
1
1
230 VAC
230 VAC
Qv
Qv
CPU 2 x Pt100
CPU 2 x Pt100
1
1
Pt100-Input
Pt100-Input
2
2
1
1
Th
Th
Tc
Tc
E
E
V
V
M
M
13
