10 Raccordement électrique
10.1
Prescriptions de raccordement
Les appareils offrant une tension de raccordement de 100 - 240 V CA doivent être reliés à
un fusible 10 A T maximum et pouvoir être mis hors tension avec un sectionneur !
L'appareil doit être raccordé au même circuit électrique et aux mêmes dispositifs de protec-
tion, de commutation et de sectionnement que l(installation de chauffage ou de climatisa-
tion correspondante.
Si l'appareil est également relié à des dispositifs de protection, de commutation et de sec-
tionnement, ces derniers doivent être protégés contre toute manipulation non autorisée (par
ex., par un plombage) afin que l'appareil de mesure ne puisse être mis hors service par des
personnes non autorisées.
10.2

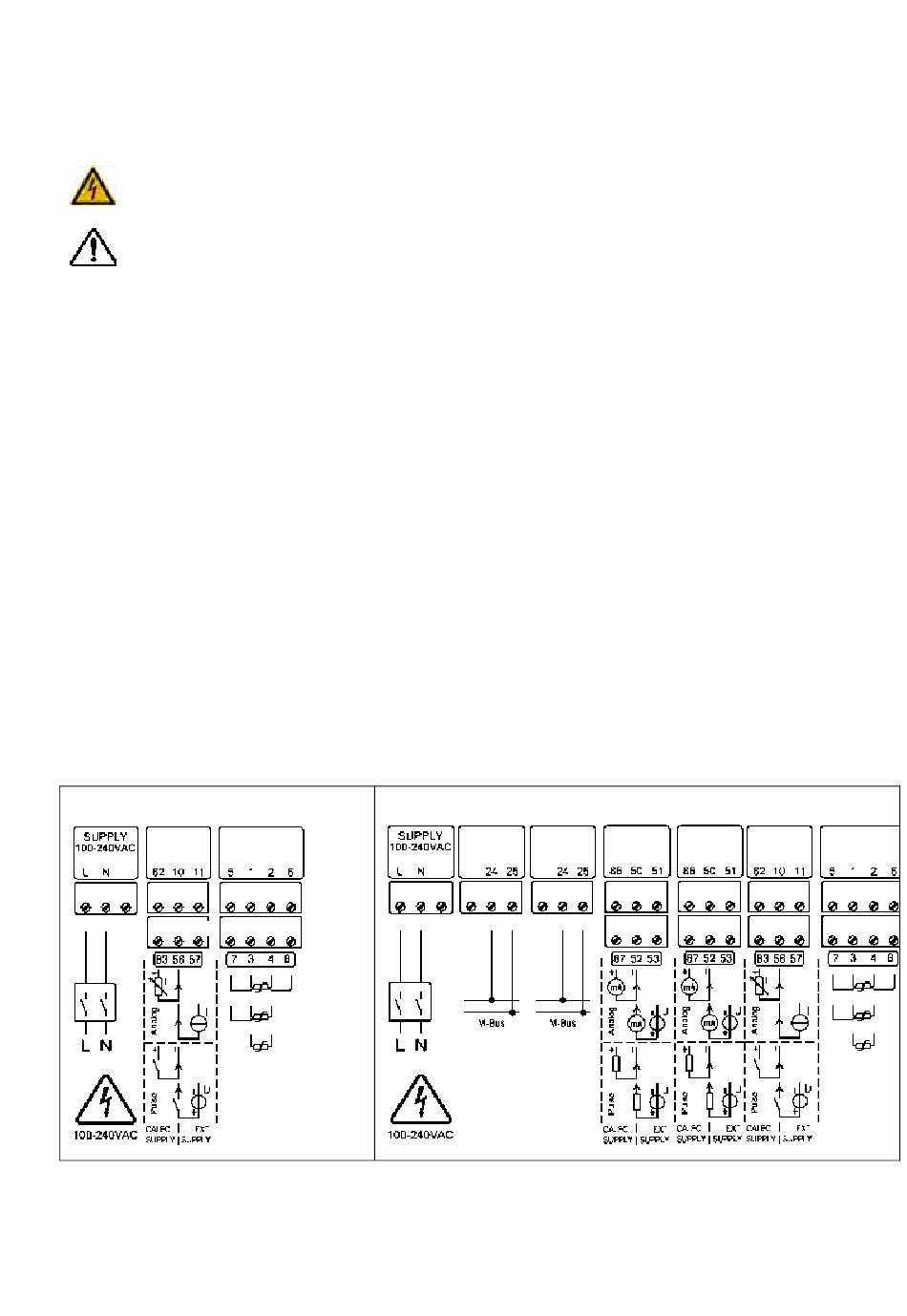

Schéma de raccordement, numéros de module et de signal
Nous présentons ci-dessous deux exemples de schémas de raccordement qui mentionnent les nu-
méros de modules et les numéros de signaux ou la désignation des signaux :
Appareil de base avec 3 modules (de
d. à g.) : M-101-Prot-AC[...I]-CT
Module CPU 2 x Pt100
Module d'entrée pour signal de débit
Tension d'alimentation (module
d'alimentation)
Désignation :
Numéros de module
Désignation des signaux suivant le
schéma standard de l'application
comme compteur de chaleur
Input
Modul 2
Modul 1
Qv, Qv1
Qv2, STA
Remarque au sujet du module d'entrée :
Paire de bornes de gauche : Alimentation via le calculateur
Paire de bornes de droite
®
CALEC
energy master, instructions de montage et d'utilisation
Appareil complètement équipé avec 7 modules (de d. à g.) :
EM-101-Prot-AC[MMOOI]-CT
Module CPU 2 x Pt100
Module d'entrée pour signal de débit
2 modules de sortie pour 4 signaux de sortie analogiques, par ex.
pour un système de gestion d'immeuble
2 modules M-Bus pour relevé des données via 2 M-Bus Master
Tension d'alimentation (module d'alimentation)
Désignation :
Numéros de signaux, sans désignation des signaux
Désignation des signaux suivant le schéma standard de l'application
comme compteur de chaleur
CPU
Th
Tc
Alimentation externe
M-Bus
M-Bus
Output
Modul 6
Modul 5
Modul 4
Schnittst.2
Schnittst.1
Ausgang 3
Ausgang 4
Output
Input
CPU
Modul 3
Modul 2
Modul 1
Ausgang 1
Eingang 1
Pt100 1
Ausgang 2
Eingang 2
Pt100 2
21
