6.
Fonctionnement de votre actionneur
6.1
Contrôles Locaux

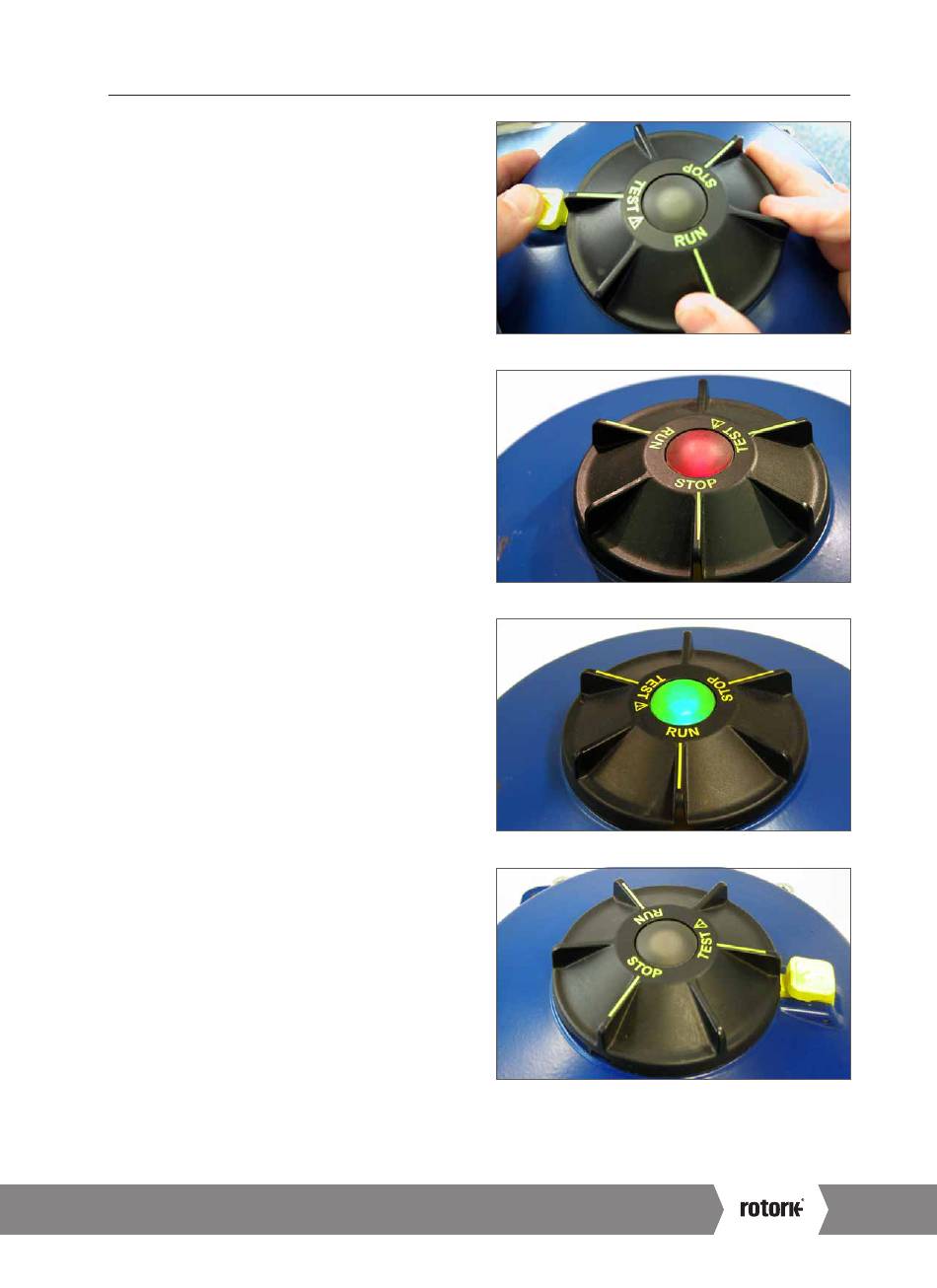

L'actionneur est équipé d'un interrupteur 3 positions situé
sur l'ensemble du couvercle supérieur. L'ensemble de
l'interrupteur est pourvu d'un loquet de fermeture pour
permettre à l'interrupteur de contrôle d'être cadenassé
en place. Une LED trois états se situe dans le centre de
l'ensemble de l'interrupteur. Voir le Tableau 1 pour plus de
détails sur les indications de la LED.
La LED a 3 états de couleur ROUGE, VERTE ou BLEUE.
La LED peut être "ALLUMÉE" ou CLIGNOTANTE selon l'état
de l'actionneur.
Stop
Avec le sélecteur en position "STOP" aucune opération
électrique n'est possible.
RUN
Avec le sélecteur en position "RUN" l'actionneur répondra
aux ordres de la commande à distance. Pendant les
procédures de mise en service ou de diagnostic via des
appareils sans fil Bluetooth tels que des PDA ou des
smartphones, la motorisation ne peut pas être utilisée à
distance.
Remarque : Lorsque STOP ou RUN est sélectionné
l'interrupteur de contrôle tournera entre les
deux positions sans avoir à relâcher le loquet de
verrouillage. Il est aussi possible de verrouiller le
sélecteur en position "RUN" ou "STOP".
Test
Avec le sélecteur en position "TEST" une routine d'AutoTest
sera initiée si la fonction est active.
Ceci est une méthode rapide de test des capacités des
actionneurs de contrôler sa sortie indépendamment du
système de contrôle externe. L'actionneur effectuera une
série d'étapes et de cycles de routine centrés sur la dernière
position demandée. Pas plus de +/- 4% du dernier point
réglé.
Le test mesurera les paramètres suivants:
•
Temps mort
•
Temps de réponse.
•
Temps de réglage
•
Poussée/Couple moyen dans chaque direction du trajet
•
Vitesse de course complète
•
Friction de Vanne
L'utilisateur de la LED sur le sélecteur va clignoter pendant 10
secondes.
Vert clignotant
- Tous les Paramètres dans des limites
acceptables.
Rouge clignotant
- Un ou plusieurs paramètres hors des
limites acceptables.
Fig 6.1
Fig 6.2
Fig 6.3
Fig 6.4
