7.
Guide d'Installation & Réglage
7.22 Avancé 1

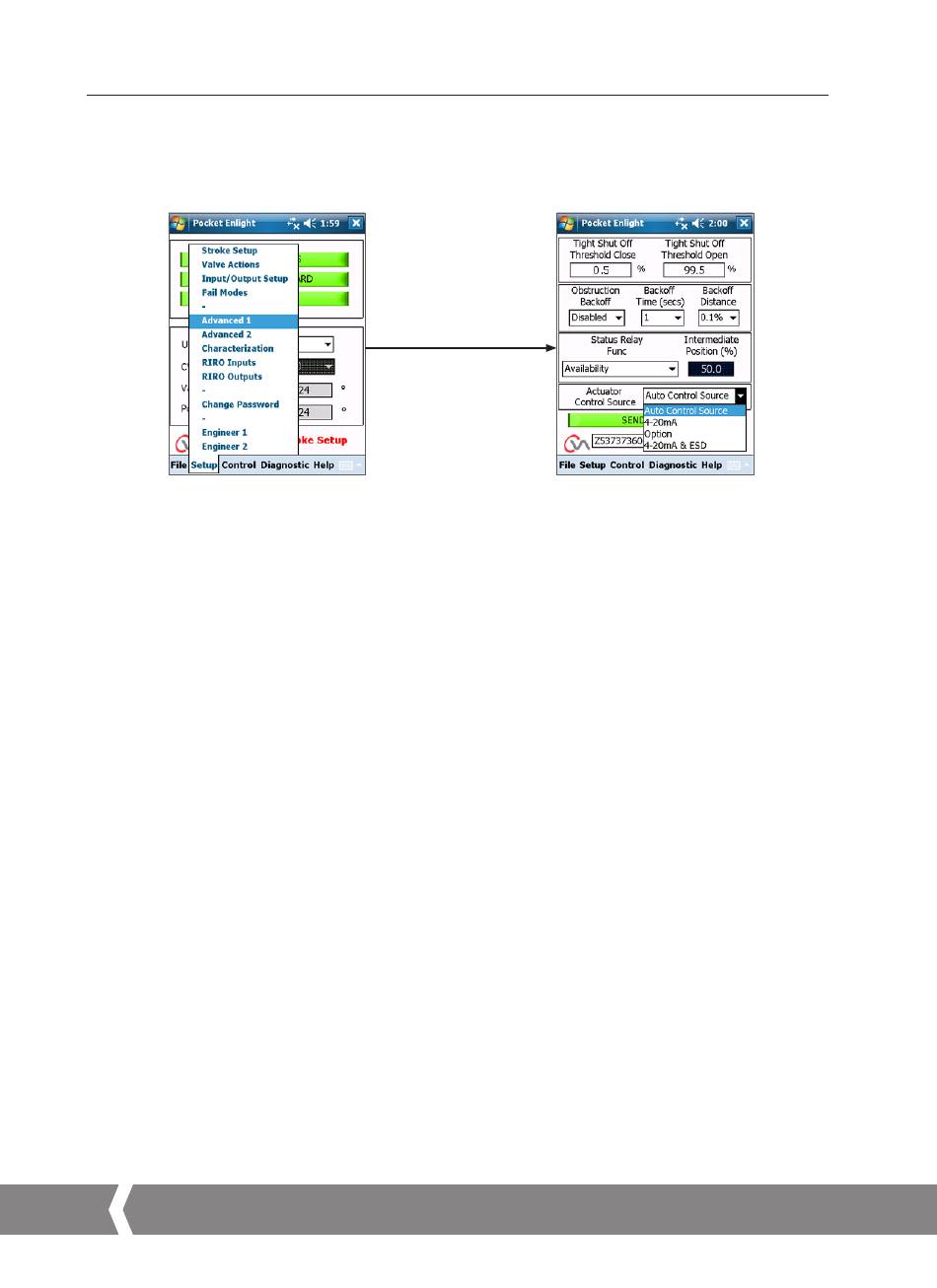

Fig 7.81
Fermeture du Seuil de Fermeture Étanche
Cette boîte indique le point de réglage en mA analogue du
niveau le plus élevé sous forme d'un pourcentage qui fermera
complètement (fermeture étanche) la vanne.
L'exemple présenté en Fig 7.82 montre que 0,5% ou moins
de la demande de contrôle fournira une fermeture étanche
(fermée) de la vanne.
Ouverture du Seuil de Fermeture Étanche
Cette boîte indique le point de réglage en mA analogue du
niveau le plus bas sous forme d'un pourcentage qui ouvrira
complètement la vanne.
L'exemple présenté en Fig 7.82 montre que 99,5% ou plus
de la demande de contrôle fournira une fermeture étanche
(ouverte) de la vanne.
Réduction d'obstruction
Si activé l'actionneur réduira le mouvement si le couple
maximum est dépassée lors du trajet. L'actionneur fera 3
tentatives pour réduire et retourner au point de réglage.
Si désactivé l'actionneur restera stationnaire jusqu'à la
réception de la demande de déplacement dans la direction
opposée ou jusqu'à l'élimination de l'obstruction.
Distance de Réduction
La distance à laquelle l'actionneur réduit peut être
sélectionnée dans le menu déroulante comme présenté.
Temps de Réduction
Peut être réglé à un maximum de 5 secondes avant que
l'exécution de la réduction.
Instructions d'installation et de maintenance
42
Fig 7.82
Source de Contrôle à Distance de l'Actionneur
Source de Contrôle Automatique - Détecte
4-20 mA
Option
4-20 mA & ESD
automatiquement la
Source de Contrôle à
Distance
Contrôle Analogue
Uniquement
système câblé ou par bus
Contrôle à Distance selon
l'option de montage
Analogue et ESD câblé
Contrôle à distance
