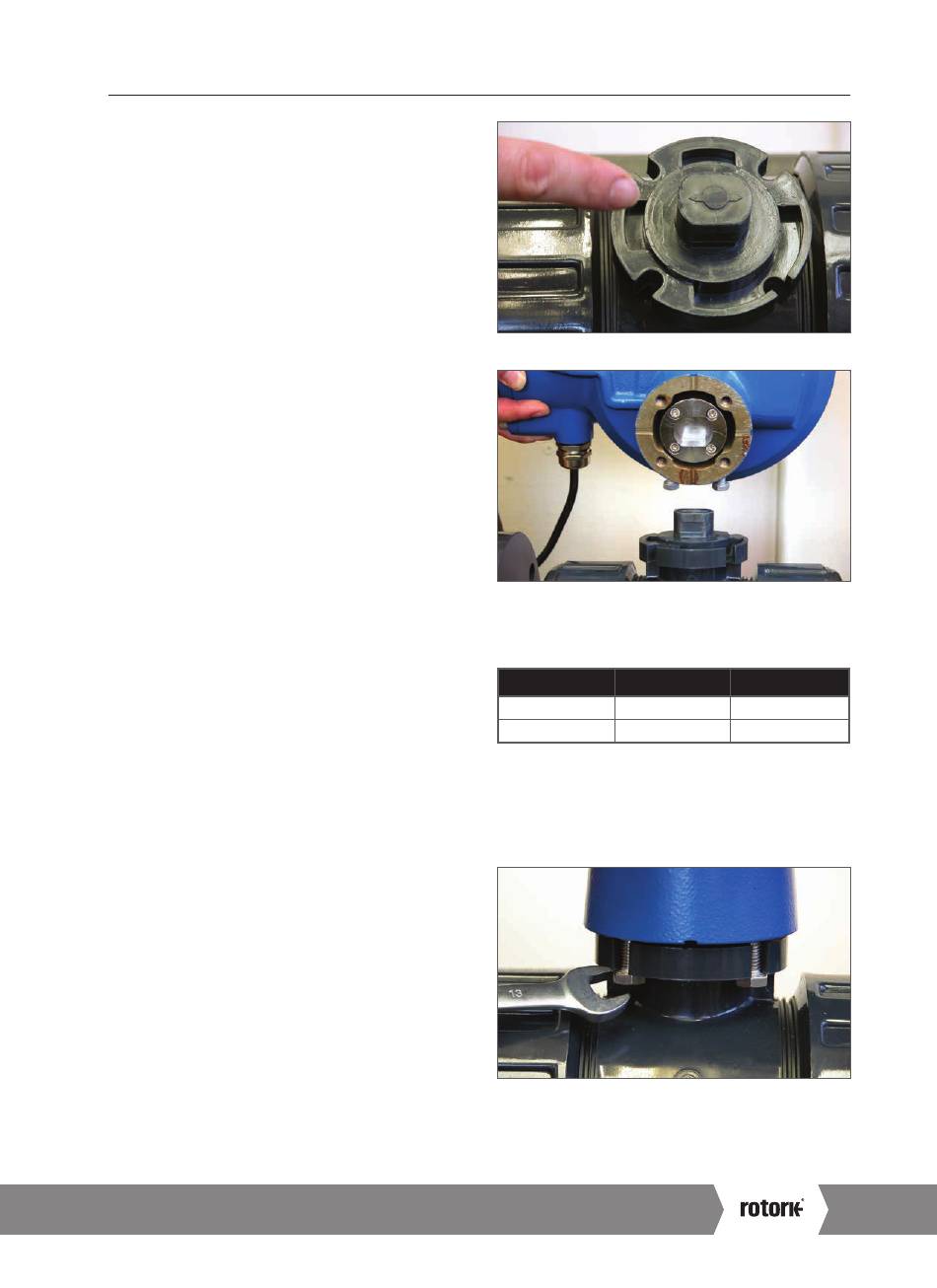

Guide d'Installation & Réglage
Sécuriser l'Actionneur sur la Vanne
Avant de monter l'actionneur sur le vanne s'assurer que
l'actionneur et la vanne sont dans la même position.
La position de l'actionneur peut être confirmée soit en
utilisant le volant de manœuvre lorsqu'il est monté, soit par
l'application d'une alimentation électrique et par l'utilisation
d'un PDA.
Une bride de montage appropriée conforme à ISO 5211 ou
à la norme américaine MSS SP-101 selon l'actionneur fourni
doit être pourvue pour monter l'unité sur l'assemblage
supérieur de la vanne.
L'actionneur sur les fixations de l'ensemble de la flasque de
montage doit se conformer aux Spécifications des Matériaux
de l'ISO Classe 8.8. Les fixations en acier inoxydable de
Qualité A4 revêtues du Delta GZ sont recommandées.
Positionner l'actionneur sur la flasque de montage de la
vanne.
Il peut être nécessaire d'ajuster la position de l'actionneur
pour permettre l'alignement des boulons de fixation.
Serrer les fixations de la base conformément au Tableau 2.
REMARQUE : Si le fonctionnement électrique
est requis pour régler les boulons d'arrêt, il sera
nécessaire de connecter les câbles d'alimentation
électrique, d'établir une communication sans
fil Bluetooth via un PDA ou un smartphone
et d'effectuer la procédure d'alignement du
raccordement.
Voir page 23 pour la procédure de réglage des
boulons d'arrêt.
Fig 7.6
Fig 7.7
Taille du Filetage
Couple Nm
5/16 UNC
12,8
M8
12,6
Tableau 2
Fig 7.8
Couple Lb/ft
9,4
9,3
15
