7.
Guide d'Installation & Réglage
Ajustement des Boulons d'Arrêt
Il est recommandé que l'ajustement des boulons d'arrêt soit
effectué par le fabricant/fournisseur de la vanne avant que la
vanne soit montée sur les canalisations.
Une fois installé le fabricant/fournisseur de la vanne devrait
être consulté avant le ré-ajustement des boulons d'arrêt. Après
le réglage ou l'ajustement des boulons d'arrêt les limites de
l'actionneur doivent être réinitialisées.

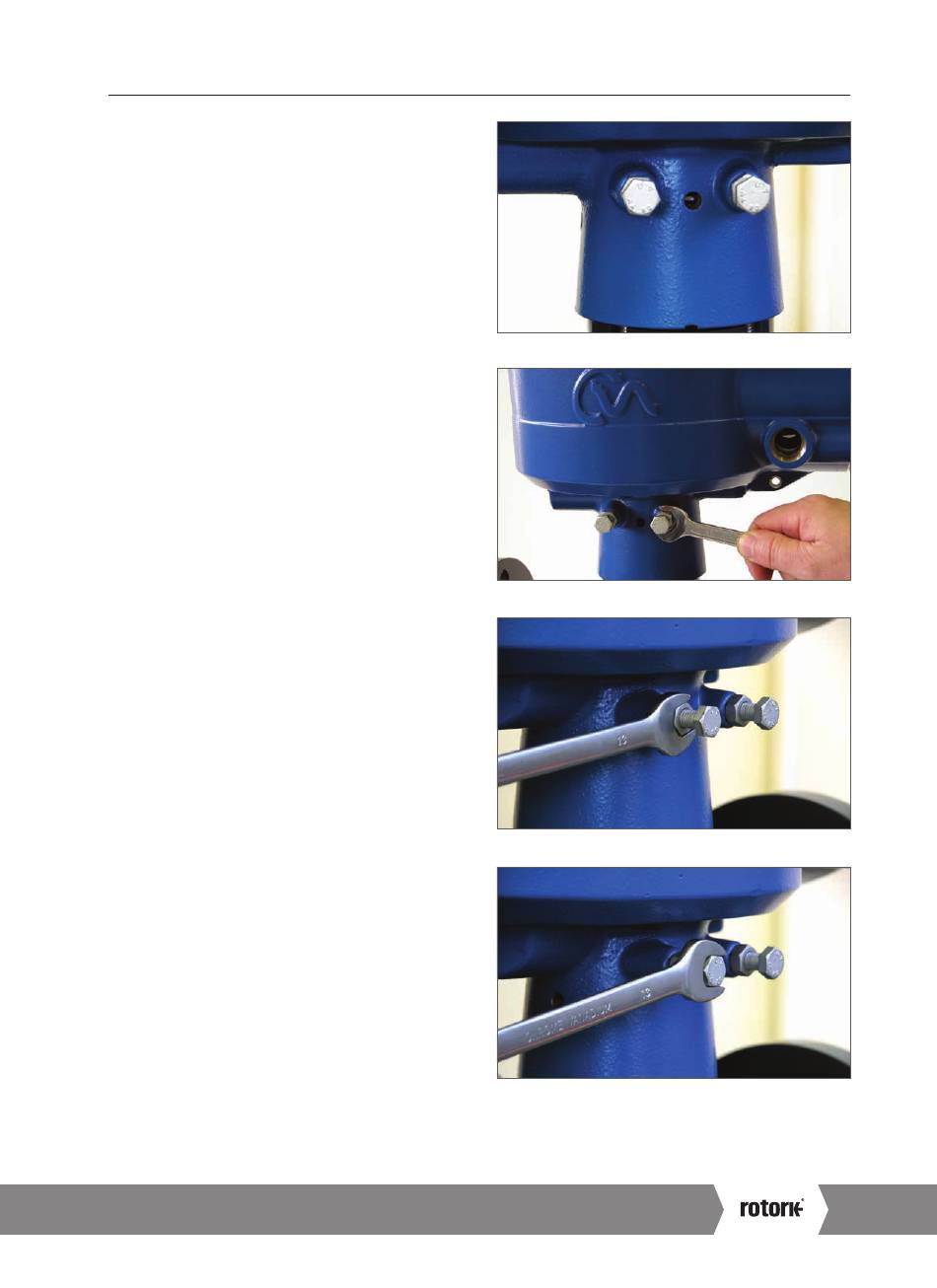

Les boulons d'arrêt du CVQ sont situés sous l'assemblage du
châssis principal. L'ajustement des boulons d'arrêt permet
une variation du trajet de +/- 5% à chacune des positions de
fin. Visser les boulons réduit la quantité de mouvement, les
dévisser augmente la quantité de mouvement.
Pour les vannes à fermeture dans le sens horaire le bouton de
droite est l'arrêt de fermeture tel que présenté en Fig 7.33. Le
boulon de gauche est l'arrêt d'ouverture.
Les boulons d'arrêt sont réglés en usine pour fournir un trajet
nominal de 90º.
Ajustement pour les types de vanne sans siège
Pour l'ajustement de la position d'arrêt fermée ou ouverte.
Défaire l'écrou de verrouillage du boulon d'arrêt Déplacer
l'actionneur et la vanne à la position requise (il peut falloir
dévisser le boulon d'arrêt pour permettre plus de trajets).
Visser le boulon d'arrêt jusqu'à ce que l'arrêt soit ressenti.
Serrer l'écrou de verrouillage du boulon d'arrêt.
Ajustement pour les types de vanne à siège
Défaire l'écrou de verrouillage du boulon d'arrêt Déplacer
l'actionneur et la vanne à la position requise (il peut falloir
dévisser le boulon d'arrêt pour permettre plus de trajets).
Visser le boulon d'arrêt jusqu'à ce que l'arrêt soit ressenti, puis
reculer d'un à 3 tours.
Serrer l'écrou de verrouillage du boulon d'arrêt.
Régler les Limites de Trajet de l'Actionneur.
Il est possible de régler les limites manuellement si la course
de la vanne n'est pas requise ou automatiquement en utilisant
l'assistant de Réglage Rapide si le trajet est requis entre les
positions des boulons d'arrêt.
Voir page 25 pour l'installation rapide et page 31
pour les options de configuration manuelle.
Fig 7.33
Fig 7.34
Fig 7.35
Fig 7.36
23
