Pyro Light Optima
| Leichtgewichtrollstuhl
Pyro Light Optima XL

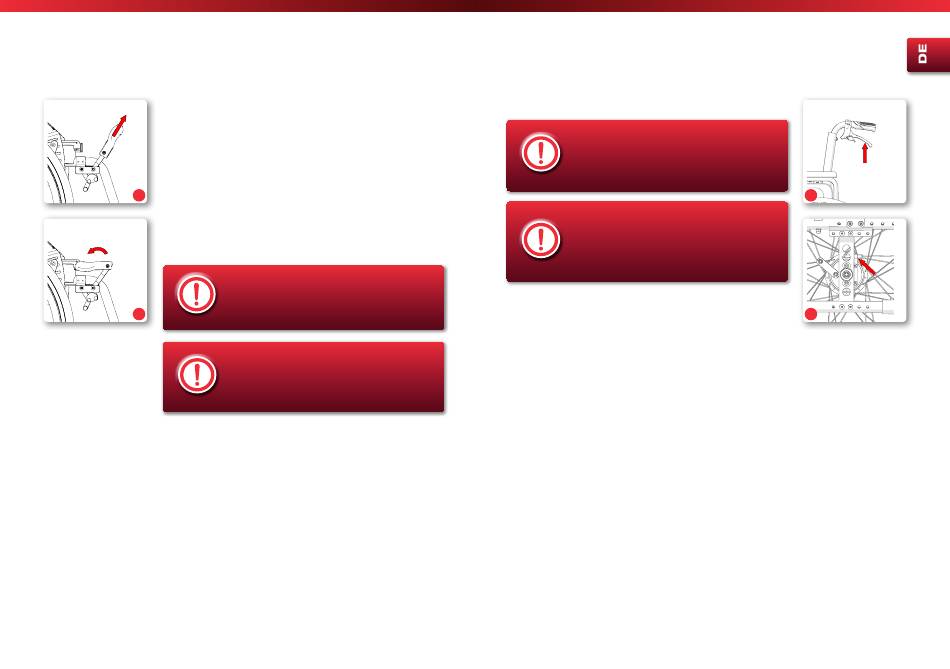

4.11. Betätigung der Feststellbrem-
se mit Bremshebelverlängerung
Die Betätigung der Feststellbremse mit Bremshebelverlängerung ist
gleich wie die Betätigung der Feststellbremse (s.Kap. 4.10.1)
Bremshebelverlängerung einklappen
• Der Bremshebel kann während der Fahrt oder beim seitlichen
Umsteigen eingeklappt werden.
25.
• Ziehen Sie den Kunststoffgriff aus dem Hebel (Abb. 25).
• Klappen Sie den Kunststoffgriff um (Abb. 26).
• Vor Fahrtantritt muss die Bremse in umgekehrter Reihenfolge
wieder in Betriebsstellung gebracht werden.
26.
26 26
| Sondergröße
Verwenden Sie den Bremshebel niemals als Stütze
- z.B. beim Übersetzen oder Aufstehen -, es besteht
sonst Kipp- und Sturzgefahr! Der Hebel könnte
abbrechen!
Die Feststellbremse - mit und ohne
Bremshebelverlängerung - wirkt nur auf
ein Antriebsrad und muss daher immer
beidseitig verwendet werden!
Leichtgewichtrollstuhl |
Sondergröße |

4.12. Trommelbremse (optional)

Die Trommelbremse ersetzt nicht
die Feststellbremse.
Die Einstellung an den Bremsen darf nur von
geschulten Fachleuten durchgeführt werden.
Bedenken Sie, dass falsch eingestellte Bremsen
lebensbedrohliche Folgen haben können.
Der Rollstuhl kann optional mit einer Trommelbremse, die nur von
einer Begleitperson über die Bremshebel an den Schiebegriffen aus zu
bedienen ist, ausgerüstet werden (Abb. 27).
Einstellen der Trommelbremse
Die Grundeinstellung der Trommelbremse
Seilklemmschraube vorgenommen. Die Feineinstellung wird über
die Stellmutter am Bremsseil vorgenommen. Wird die Stellmutter
aufgedreht, verstärkt sich die Bremswirkung (Abb. 28).
• Die Trommelbremsen wirken jeweils nur auf ein Antriebsrad!
• Auch Trommelbremsen unterliegen einem natürlichen Verschleiß.
Bei nachlassender Bremswirkung darf der Rollstuhl nicht mehr
betrieben werden. Um dies zu vermeiden, sollten Sie zu Ihrer
eigenen Sicherheit die Bremsanlage vor jedem Fahrtantritt auf
Funktionstüchtigkeit prüfen!
• Nach Beendigung des Einstellvorganges alle Schrauben fest
anziehen und eine Bremsprobe durchführen!
4.13. Rückenlehne
Um Ihnen ein komfortables Sitzen zu ermöglichen, lässt sich die Härte
der Rückenlehnenbespannung einstellen. Zusätzlich können Sie die
Höhe der Rückenlehne verstellen.
Bischoff & Bischoff GmbH |2022-03-18 - Revision: 2
Pyro Light Optima
Pyro Light Optima XL
27.
28.
wird an der
27 27
