Dersom den røde lysdioden tennes uten at den røde
lysdioden «Feil» tennes og ingen eller kun én grønn
lysdiode tennes, vennligst kontakt vår salgs- og
serviceavdeling.
Gul lysdiode «Dreieretning» (gjelder kun
trefasemodeller)
Den gule lysdioden i frontdekselet til trefasekontrollere
indikerer hvorvidt nettstrømforbindelsens fasesekvens er
korrekt. Hvis lysdioden tennes, er fasesekvensen feil.
Merknad: Denne funksjonen forhindrer ikke at motoren
starter og roterer i feil retning, fordi den ikke måler
fasesekvensen til motoren.
Derfor må dreieretningen for trefasepumper alltid
kontrolleres dersom kabelen mellom pumpe og kontroller er
fjernet (se 5.3.).

5,3. Kontroll av dreieretningen

Enfasepumper krever ingen kontroll, da
de alltid er i gang i riktig dreieretning.
Sett pumpen loddrett på bakken og løft
den ene kanten. Start opp motoren. Sett
ovenfra må enheten rykke i retningen mot
klokken, da riktig dreieretning er i
klokkeretningen (se 5.3.). Dersom
dreieretningen er gal, bytt to av fasene i
strømforsyningen.

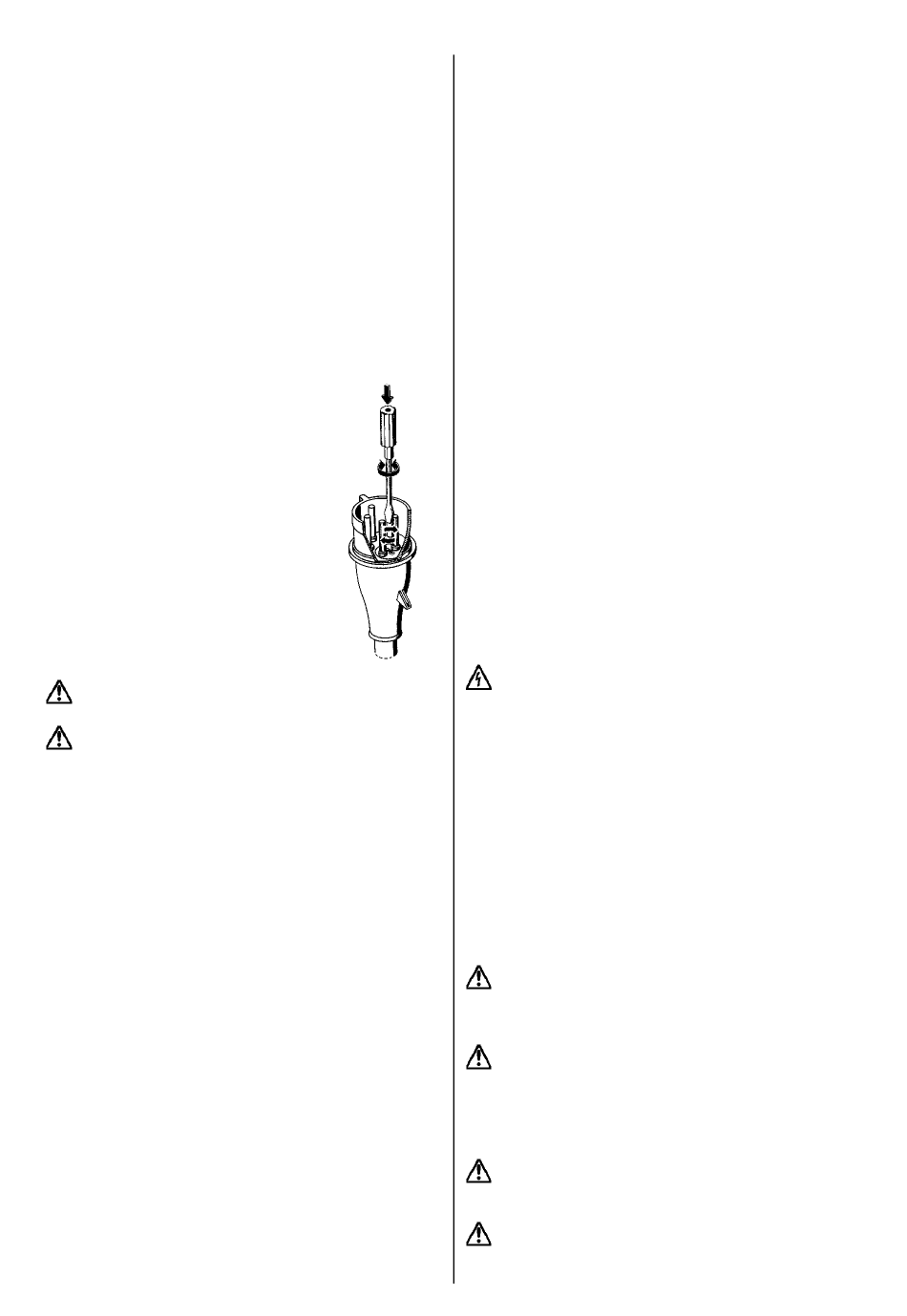

Ved hjelp av en styringsboks med CEE-
plugg, kan dette gjøres ved en 180°
vridning på den lille runde polkontakten på
pluggenden med en skrutrekker.

6. Installasjon

Hvis pumpen er installert i en sump, må sumpåpningen
dekkes med et slitebeskyttelsesdeksel etter installasjon.
Operatøren må forhindre skade pga. oversvømmelse
av rom forårsaket av feil i pumpen ved bruk av
hensiktsmessige tiltak (for eksempel installasjon av
alarmenheter, reservepumpe eller lignende).
Fest tanken til et jevn gulv ved hjelp av ekspansjonsbolter.
Før installasjon av enhetene, kontroller at alle de nasjonale
instruksjonene og de generelle tiltakene for helsevern og
industriell beskyttelse for installasjon av enheter av denne
typen (DIN 1986) overholdes. I tillegg ber vi deg være
oppmerksom på henstillingene nedenfor:

Installer enheten slik at drifts- og serviceelementer er
lett tilgjengelige. Pass på at det er nok plass (ca. 50
cm) mellom det horisontale inntaket og en hvilken som
helst vegg.

Monter en sluseventil i inntaksrøret og uttaksrøret for å
sikre enkelt vedlikehold eller demontering av enheten.

For å unngå at sediment bygger seg opp i avløpsrøret,
må rør og hevestasjon dimensjoneres for en
vannhastighet på minst 0,7 m/sek., for vertikale rør må
det imidlertid ikke være mindre enn 1,0 m/sek.

Den innkommende kloakken kan følge med vannrett
inntak via en WC-direkte forbindelse med 180 mm eller
250 mm, eller et avløpsrør på DN 100 eller DN 50. Det
finnes vertikale inntak (DN 50 og DN 100) for service-
rørledninger. Skjær av den lukkede enden av det
vertikale eller horisontale innløpet og koble til et
innkommende kloakkinntak som korresponderer med
inntakets diameter.

Utløps- (tømme-)rørets diameter må være DN 50
(SEKAMATIK 50 E og SEKAMATIK 50 D) og bør ikke
installeres i tette buer. Utslippsrøret må ledes over
kloakknivået, det vil si at det hele tiden stiger over
dette nivået og deretter som en løkke rett til
oppsamlingsrøret.
Etter sluseventilene fra SEKAMATIK 50 D, monterer du
et Y-stykke for dobbeltpumpearrangement.

For å hindre at avløpsrøret fryser, isoler hele
avløpsrøret opp til kloakknivået.

SEKAMATIK 50 E og SEKAMATIK 50 D har ingen
integrert svingventil. Monter en svingventil og en
sluseventil på toppen av den 90° albuen på
SEKAMATIK 50 E og SEKAMATIK 50 D bak.

For en problemløs drift av pneumatisk nivåkontroll er
det absolutt nødvendig at trykkslangen mellom tank og
styringsboks er installert uten løkker, bøying og stadig
skrånende.

Skjær av den lukkede enden av luftventilen og koble et
DN 70-ventilasjonsrør til tanken ved hjelp av den
fleksible tilkoblingen som følger med. Ventilasjonsrøret
skal ledes ut i friluft i henhold til lokale bestemmelser.

Monter den medfølgende flombeskyttede
pumpekontrolleren til veggen i henhold til lokale
bestemmelser.

En manuell membranpumpe er tilgjengelig som
tilbehør. Pumpen er koblet til 1"-tankporten. Manuell
membranpumpe brukes til uttapping fra tanken i tilfelle
defekt pumpe. Over membranpumpen må det
monteres en tilbakeslagsventil på utløpssiden. For å
gjøre det enklere å utføre service på membranpumpen,
anbefales det å montere en 1" isoleringsventil til
tankporten. Røret må ledes over kloakknivået, det vil si
at det hele tiden stiger over dette nivået og deretter
som en løkke rett til oppsamlingsrøret.

7. Oppstart

La aldri pumpen gå tørr over lengre tid, da det vil
ødelegge pumpen (fare for overoppheting).
Før du starter opp tømmeenheten, så kontroller at alle
isoleringsventiler er åpne og kontroller at enheten går
tilfredsstillende.
Når avløpsskruen er strammet, blir svingventilen tvunget til
å åpnes, slik at væsken i avløpet kan strømme inn i tanken.
Under normal drift skal skruen være helt løs.
Sørg for at den korrekte fasesekvensen er kontrollert på 3-
ph-modellene (se 5.3.).
Vri betjeningsbryteren over i posisjonen «Auto».
I kombinasjon med pneumatisk nivåkontroll starter pumpen
og stopper, alt etter væskenivået i tanken.

8. Vedlikehold og reparasjon

Ved en feil med pumpen, skal det utføres en
reparasjon hos produsenten eller gjennom et autorisert
verksted. Modifikasjoner av pumpen må bekreftes av
produsenten. Kun originale reservedeler skal brukes.
I henhold til produktansvarsloven påpeker vi at vi ikke
er ansvarlige for skader forårsaket gjennom vårt produkt på
grunn av uautorisert reparasjon foretatt av andre personer
enn produsenten eller et autorisert verksted eller ved bruk
av andre reservedeler enn originaldeler. Det samme
produktansvaret gjelder for tilbehør.
Før vedlikehold eller reparasjon, må du koble pumpen
fra strømforsyningen for å unngå utilsiktet oppstart av
pumpen!
Før vedlikehold eller reparasjon, kontroller at alle
bevegelige deler står stille!
