4. Conception et fonction
Connecteur
IO
numérique
Port du
capteur
barométrique
de référence
(en option)
4.4.1 Ports de pression
AVERTISSEMENT !
Les raccords de pression doivent être installés selon les instructions suivantes, en
respectant les réglementations en vigueur. L'installation doit être effectuée par du
personnel autorisé formé et compétent dans les règles de sécurité pour le travail sur les
systèmes pneumatiques.
INFORMATION
Jusqu'à 6 raccords de pression se trouvent sur le panneau arrière. Les raccords de
pression qui ne sont pas affectés sont branchés.
Port du
capteur
barométrique
de référence
(en option)
Tous les ports de pression primaires à l'arrière sont des filetages femelles droits 7/16 - 20 SAE/MS
selon MS16142 et SAE J514 tableau 14. Ils ont besoin d'un raccord d'étanchéité pour tube avec un
joint torique selon MS33656. WIKA/Mensor fournit, avec l'instrument commandé, différents
adaptateurs en fonction des options choisies. Les adaptateurs suivants sont disponibles :
Mode d'emploi WIKA Contrôleur de pression haute précision, type CPC8000
Ventilateur principal
Supply
Exhaust
Vent

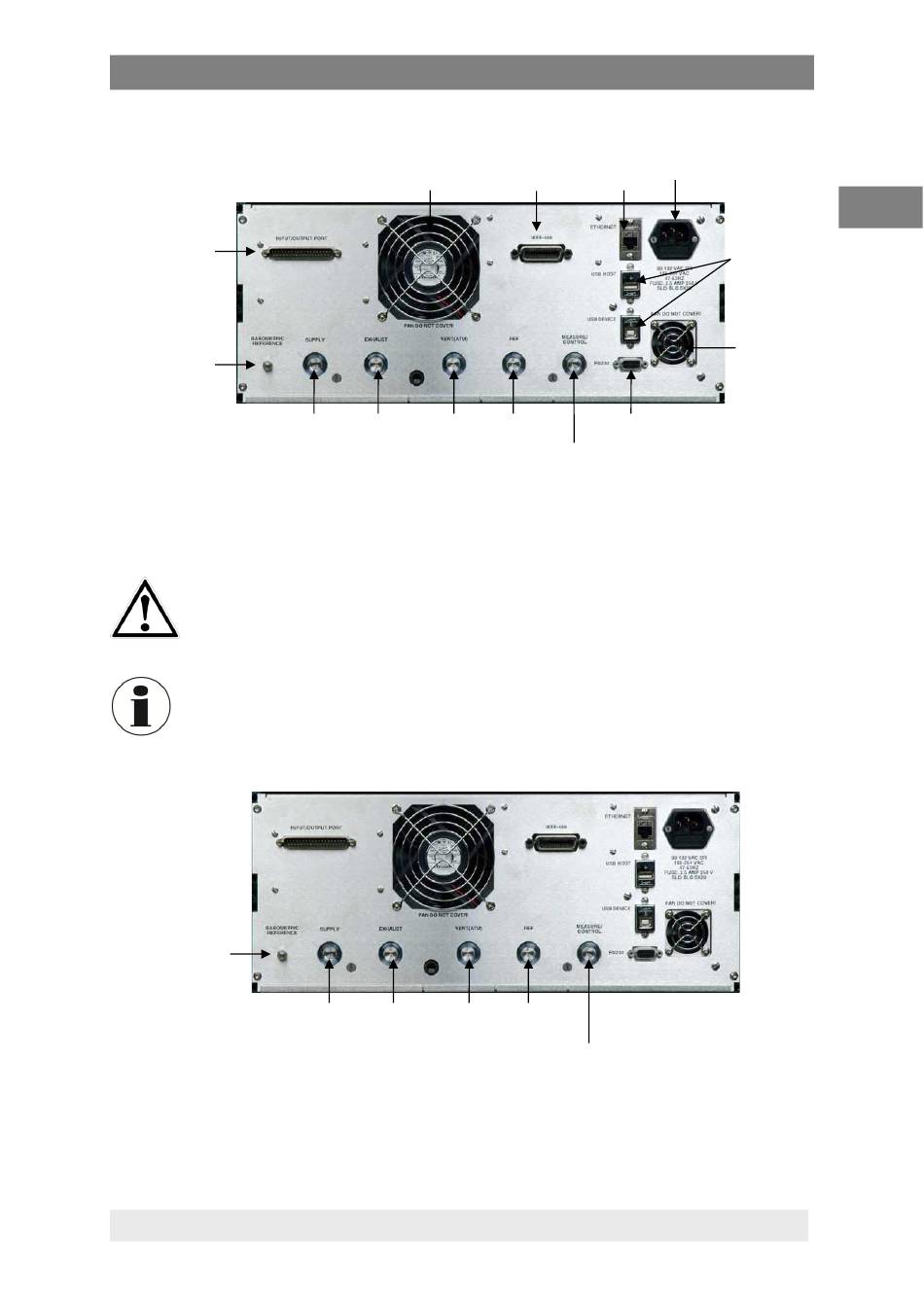

Figure 4-3 Description du panneau arrière
Supply
Exhaust
Vent
Figure 4-4 Connexion pneumatique du panneau arrière
Connecteur
secteur
IEEE
Ethernet
Reference
RS-232
Mesure/Contrôle
Reference
Mesure/Contrôle
FR
USB
Alimentation
Ventilateur
19
