7. Utilisation

7.1.1 Boutons, touches, onglets et autre termes

Plusieurs des mots et des symboles affichés à l'écran sont des points tactiles actifs, de telle sorte que
lorsqu'on les touche ou appuie dessus, un changement va avoir lieu s'il s'agit d'une action admissible.
Dans le présent manuel, ces points à touches tactiles sont présentés entre parenthèses comme par
exemple [Consigne], le bouton peut être vu en haut au milieu de l'écran principal (voir
Figure 7-2 Eléments de l'écran principal). Les onglets sont des boutons radio indiqués au bas de la
plupart des écrans et ils ouvrent d'autres écrans liés à l'activité figurant sur l'onglet ou indiquent une
sélection associée à l'écran actif.
Un point tactile répondra avec un bip sonore comme signal d'acceptation. Une tonalité d'erreur ("blap")
est un signal indiquant qu'une action non permise a été tentée, comme par exemple une entrée de
valeur au-delà de la plage autorisée.
Un mot ou un symbole sur un écran qui ne réagit PAS à la touche ou à la pression est nommé, dans
ce manuel, étiquette, fenêtre, moniteur ou afficheur.
7.2

Ecran principal

7.2.1 Carte des caractéristiques de l'écran principal

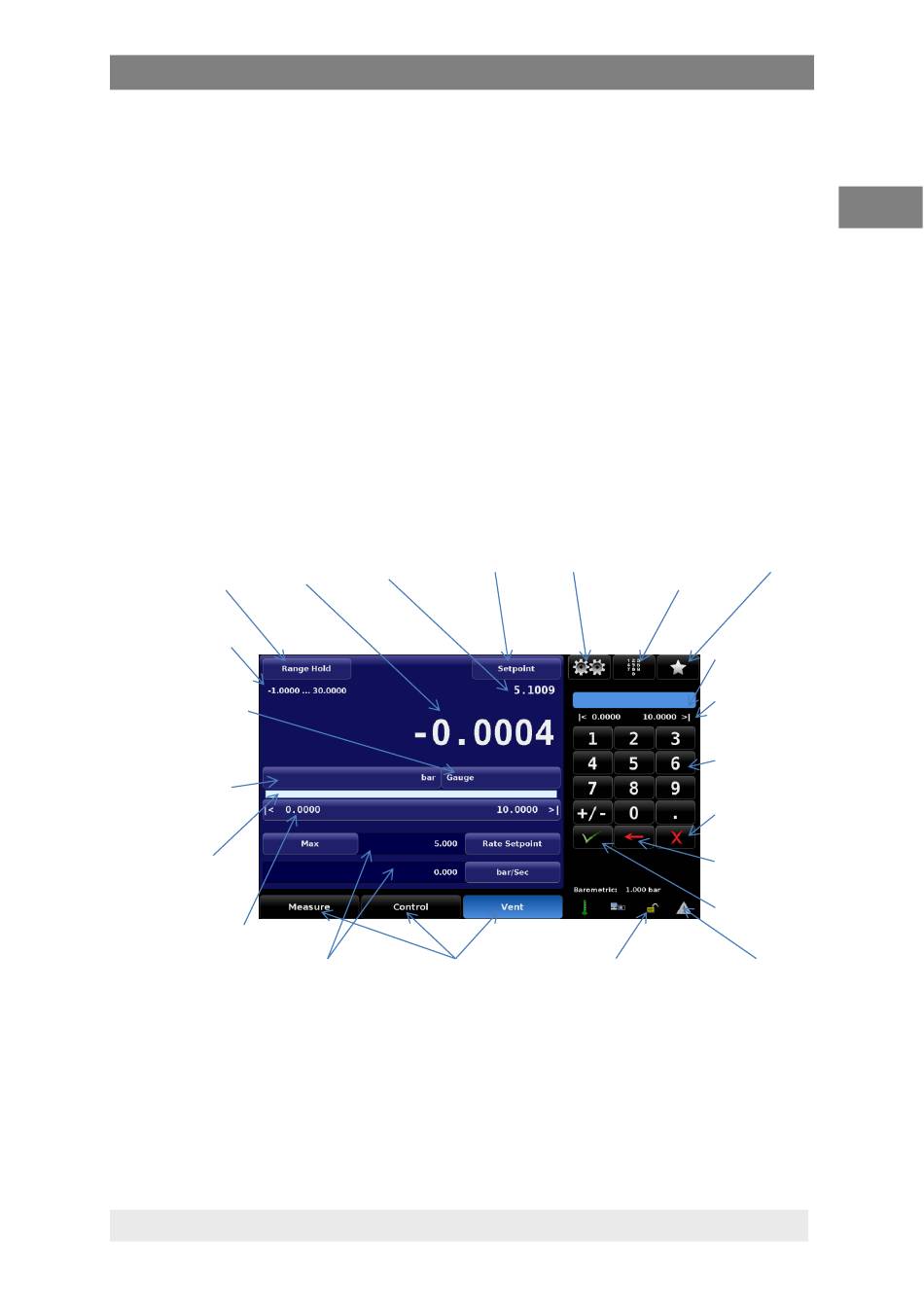

"Figure 7-2 Eléments de l'écran principal" est une carte des caractéristiques de l'écran principal et
représente un CPC8000 sans aucune des options d'affichage supplémentaires. La carte comprend
une zone de titre pour chaque fonctionnalité de l'écran et le numéro de section du texte explicatif
relatif à la fonctionnalité et à son utilisation.
GAMME AUTO / PRESSION
GAMME FIXE VALEUR LUE
GAMME ACTIVE
TYPE DE PRESSION
UNITES DE
PRESSION
BARGRAPHE
LIMITES DE CONTROLE
AFFICHAGES
SECONDAIRE ET
TERTIAIRE
Mode d'emploi WIKA Contrôleur de pression haute précision, type CPC8000
VALEUR
CONSIGNE
CONSIGNE
MODES DE
FONCTIONNEMENT
Figure 7-2 Eléments de l'écran principal
METHODES
REGLAGE
ENTREE CONSIGNE
VERROUILLAGE
AFFICHEUR D'ERREUR
DE L'ECRAN
FR
FAVORIS
CHAMP
EDITION
LIMITE D'ENTREE
CLAVIER
NUMERIQUE
EFFACER L'ENTREE
RETOUR ARRIERE
ACCEPTER L'ENTREE
