10. Etalonnage
10.5
Procédure d'ajustage lors de l'étalonnage
Trois méthodes peuvent être utilisées pour ajuster tous les capteurs présents dans le CPC8000. On
peut utiliser un simple [Etalonnage 1 point] pour régler un point précis (habituellement le point zéro).
Un [Etalonnage 2 points] étend cette capacité pour le réglage en deux points (habituellement des
points proches du zéro et de la pleine échelle). L'ajustage [Linéariser] fournit un moyen d'ajuster et de
linéariser la courbe de pression en utilisant de 1 à 10 points sur l'étendue de chaque capteur.
On peut trouver des procédures pour l'usage et l'interaction avec tous les écrans d'étalonnage dans
les sections suivantes de ce manuel :
Etalonnage 1 point — voir Section 0 Section 10.5.1
Etalonnage 2 points — voir Section 10.5.2
Linéariser — voir Section 10.5.3
Correction de hauteur — voir Section 7.8.2
INFORMATION !
Lorsque l'on effectue l'étalonnage du CPC8000, procéder au réglage pour la différence
de niveau entre l'étalon de pression et l'instrument (hauteur) qui doit être considérée.
Voir Section 7.8.2 pour visualiser et régler la correction de hauteur.
10.5.1 Etalonnage 1 point
L'écran d'ajustage en 1 point offre un emplacement pour étalonner un capteur interne ou le baromètre
optionnel au moyen d'un seul point de pression. Ceci est utilisé habituellement pour régler le point
zéro d'un capteur. Le capteur à étalonner est choisi en pressant sur l'onglet [Primaire], [Secondaire],
[Tertiaire] ou [Baromètre] en bas de l'écran.
Avec un capteur relatif, l'instrument est simplement mis à l'atmosphère à l'aide du bouton [Retour PA]
et, après la détection d'une pression stable, on saisit 0 (zéro) en appuyant sur le bouton [Nouvelle
valeur] qui ouvrira un clavier numérique.
Avec un capteur absolu, l'instrument doit être mis en mode [Mesure] avec un étalon de référence
haute précision approprié connecté au port Measure/Control situé à l'arrière du CPC8000. Si on a
besoin d'un point zéro sub-atmosphérique, une pompe à vide peut être branchée sur le port
Measure/Control pour faire baisser la pression vers une valeur proche du zéro absolu. On
recommande une valeur supérieure ou égale à 0,08 mbar/ 600 mtorr. La valeur pour la lecture de la
pression absolue à partir de l'étalon de référence doit être enregistrée en pressant la touche [Nouvelle
valeur].
Mode d'emploi WIKA Contrôleur de pression haute précision, type CPC8000

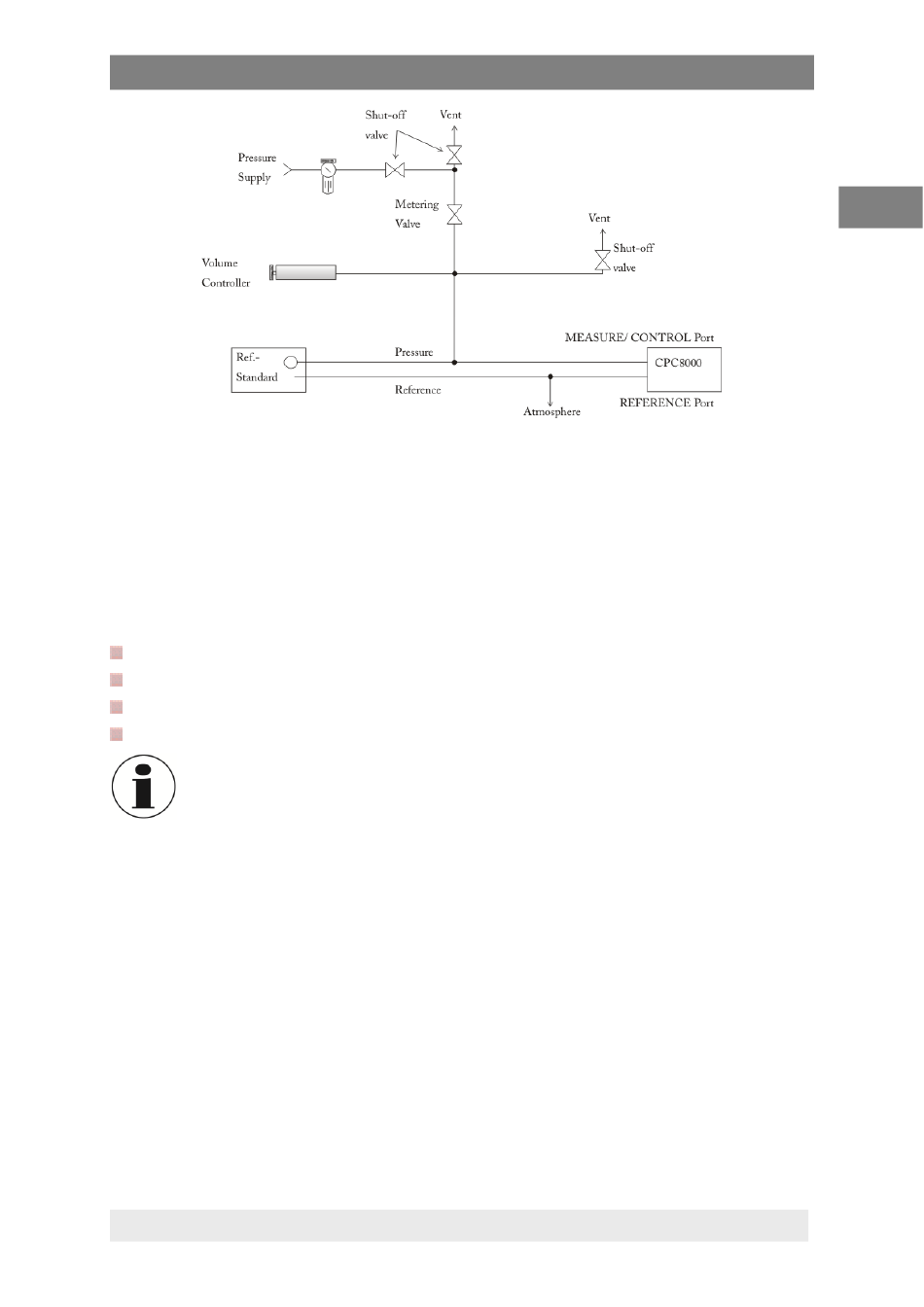

Figure 10-2 Etalonnage en pression relative
