10. Etalonnage
Dans l'écran [Linéariser] / [Avant ajustage], choisir le capteur à linéariser en appuyant sur le bouton
[Primaire], [Secondaire], [Tertiaire] ou [Baromètre]. Les points de test de pression générés par l'étalon
de référence sont entrés dans la colonne marquée "Référence" ; chacune des valeurs lues
correspondantes du capteur de l'instrument doit être entrée dans la colonne marquée "Actuel". Pour
entrer les valeurs lues, appuyer simplement sur le point correspondant dans les colonnes "Référence"
FR
ou "Actuel" et un clavier de saisie de données apparaît sur la barre latérale. Entrer et accepter le point
à l'aide du clavier et vérifier [ ]. Lorsqu'on appuie sur le bouton [Sauvegarder], le capteur interne basé
sur les données "Avant ajustage" saisies est linéarisé. La linéarisation peut également être effectuée
pour chaque capteur dans un "Etalonnage live" (Live Cal) en appuyant sur le bouton [Linéariser] /
[Etal. live]. Live Cal permet au technicien d'étalonnage d'effectuer l'étalonnage et la linéarisation pour
chaque capteur de manière plus directe. Dans Live Cal, l'étalon de référence est connecté au port
Measure/Control et le CPC8000 est mis en mode Mesure. Choisir le capteur à tester en appuyant sur
le bouton [Primaire], [Secondaire], [Tertiaire] ou [Baromètre]. La pression de référence générée par
l'étalon est enregistrée dans la colonne "Référence" pour chaque point. La valeur lue du capteur
interne pour chaque point de pression est affichée directement dans la fenêtre "Valeur lue". Lorsqu'on
appuie sur le point correspondant sous la colonne "Actuel", cette valeur lue pour ce point est
acceptée. Des points de pression ultérieurs générés par l'étalon de pression sont acceptés et
enregistrés de la même manière. Après la saisie de tous les points, appuyer sur le bouton
[Sauvegarder] pour linéariser le capteur interne sur la base des données "Live Cal".
Le bouton [Etalonnage usine] peut être pressé à tout moment pour revenir à l'étalonnage d'usine.
84

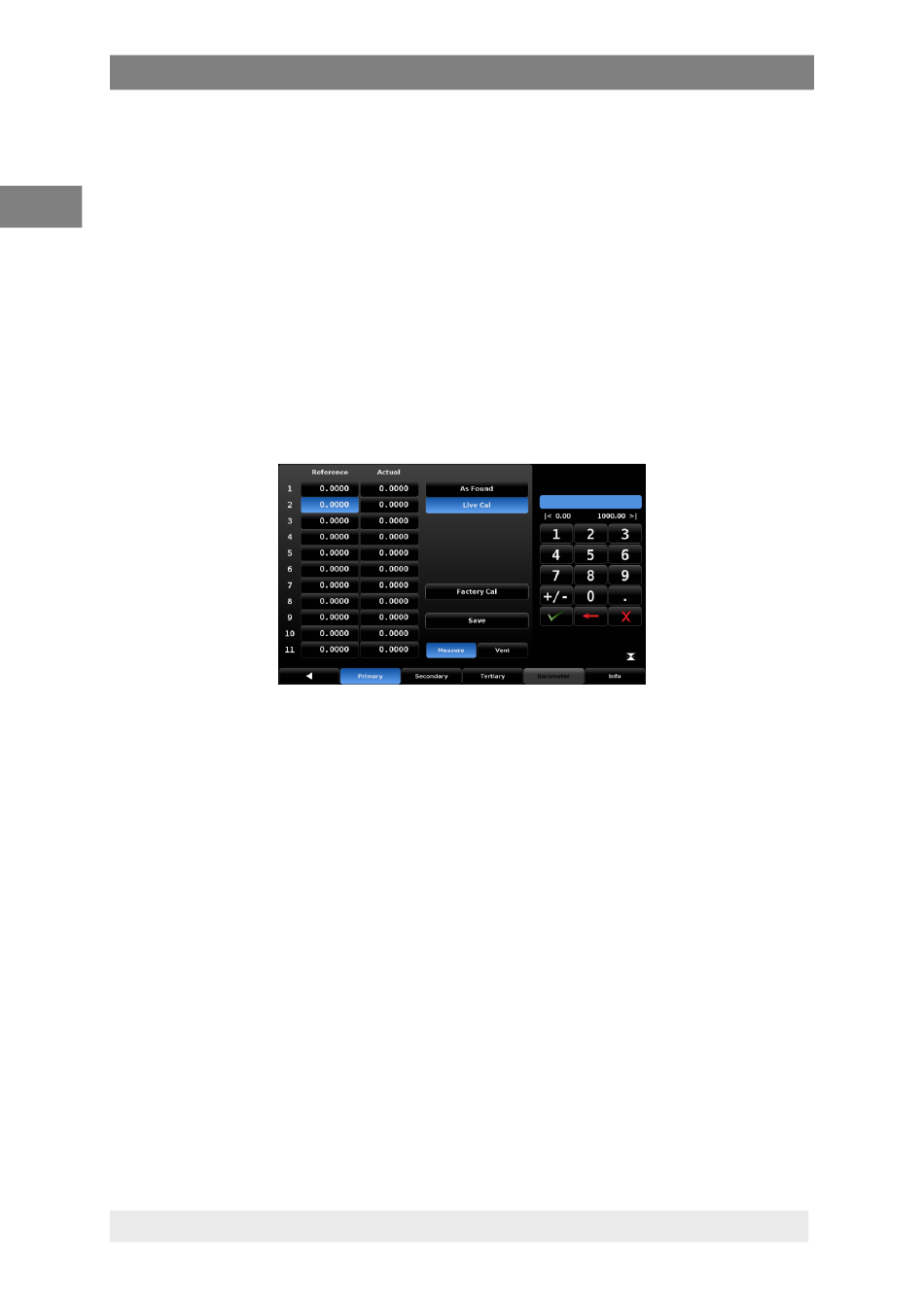

Figure 10-6 Linéariser - Etallonage live (Live Cal)
