10. Etalonnage
d. Lorsque la pression est stable, il faut presser le bouton [Valeur lue], situé sous l'étiquette
"Actuel" et sur la rangée marquée "Point bas". Cette action accepte la valeur et elle va
apparaître sur fond vert là où se trouvait la touche [Valeur lue].
e. Presser la touche [Nouvelle valeur] et, au moyen du clavier numérique, entrer la "vraie
pression" obtenue à partir de l'étalon. Une fois la valeur acceptée en pressant la touche
[validation] sur le clavier numérique, la valeur va apparaître sur fond vert là où se trouvait
la touche [Nouvelle valeur]. Ces actions terminent l'ajustage point bas.
5. Pour ajuster le "point haut" :
a. L'ajustage du "point haut" s'effectue de manière similaire à celui du "point bas", mais doit
être effectué en mode [Mesure].
b. Placer l'instrument en mode mesure en pressant la touche [Mesure] sur l'écran d'ajustage
en 2 points.
c. Fournir une pression au port Measure/Control en utilisant un étalon de pression. Cette
pression doit être aussi proche que possible de la valeur pleine échelle du capteur
sélectionné ou au plus à 20 % de cette valeur. Le bouton [Trop bas] va se transformer en
un bouton [Valeur lue] lorsque la pression atteint une plage acceptable.
d. Après la stabilisation de la pression, sélectionner le bouton [Valeur lue] pour accepter la
lecture de l'instrument sur l'entrée de pression. La valeur lue réelle apparaîtra dans un fond
vert là où se trouvait le bouton [Valeur lue].
e. Presser la touche [Nouvelle valeur] et entrer la "vraie pression". Cette valeur est obtenue à
partir de la pression mesurée par l'étalon. Une fois la valeur acceptée en pressant la
marque [ ] de contrôle sur le clavier numérique, la valeur va apparaître sur fond vert là où
se trouvait la touche [Nouvelle valeur]. Ces actions terminent l'ajustage du point haut.
f. Le bouton [Sauvegarder] sera maintenant actif, appuyer dessus pour enregistrer les
valeurs dans le capteur.
10.5.3 Linéariser
L'application [Linéariser] (voir "Figure 10-5 Linéariser - Avant ajustage") fournit un endroit pour
enregistrer les données d'étalonnage [Avant ajsutage] et pour linéariser chaque capteur interne dans
le CPC8000 en utilisant ces données. Un "étalonnage avant ajustage" peut être réalisé par la
connexion d'un étalon de pression approprié au port Measure/Control, en mettant l'instrument en
mode [Mesure] et en fournissant jusqu'à 10 points de pression (1-11) à l'intérieur de la plage du
capteur qui est en train d'être étalonné. L'enregistrement des pressions générées ou mesurées par
l'étalon de pression et la valeur lue correspondante à partir du capteur de l'instrument peut être réalisé
et transcrit sur l'écran [Linéariser] / [Avant ajustage]. On accède à l'écran en appuyant sur le bouton
[Avant ajustage] dans l'écran [Linéariser].
Mode d'emploi WIKA Contrôleur de pression haute précision, type CPC8000

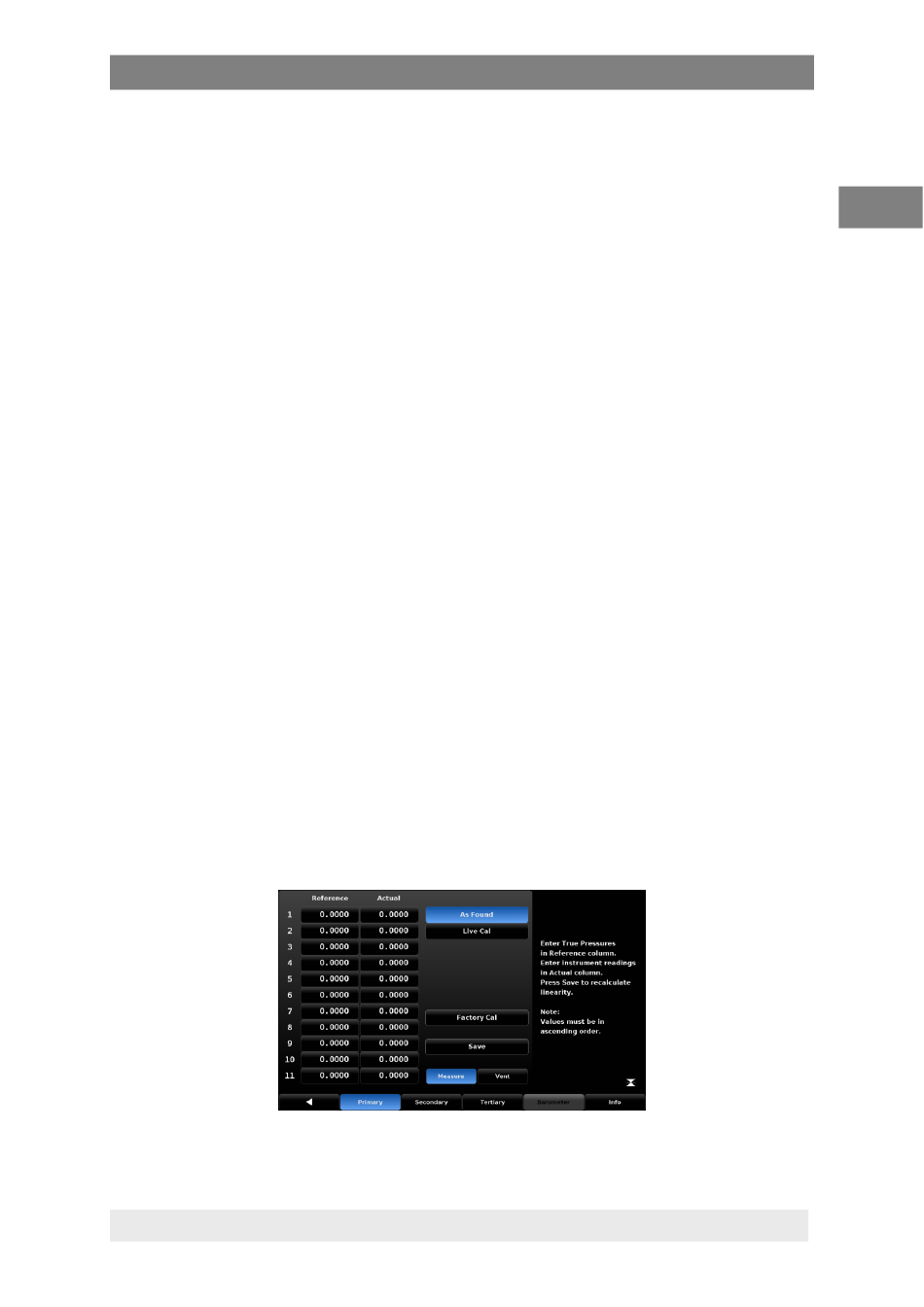

Figure 10-5 Linéariser - Avant ajustage
