Montage de l'outil à rapporter
Préparatifs avant le montage
AVERTISSEMENT
Pour la transformation de la machine de
base, toujours arrêter le moteur – risque
de blessure !
AVIS
Le montage et le démontage de l'outil à
rapporter doivent toujours avoir lieu à un
endroit propre.
Si la machine de base est déjà munie
d'un réducteur ou d'un outil à rapporter,
ce dernier doit tout d'abord être
démonté.
28
FS
SP
SP 10
FCS

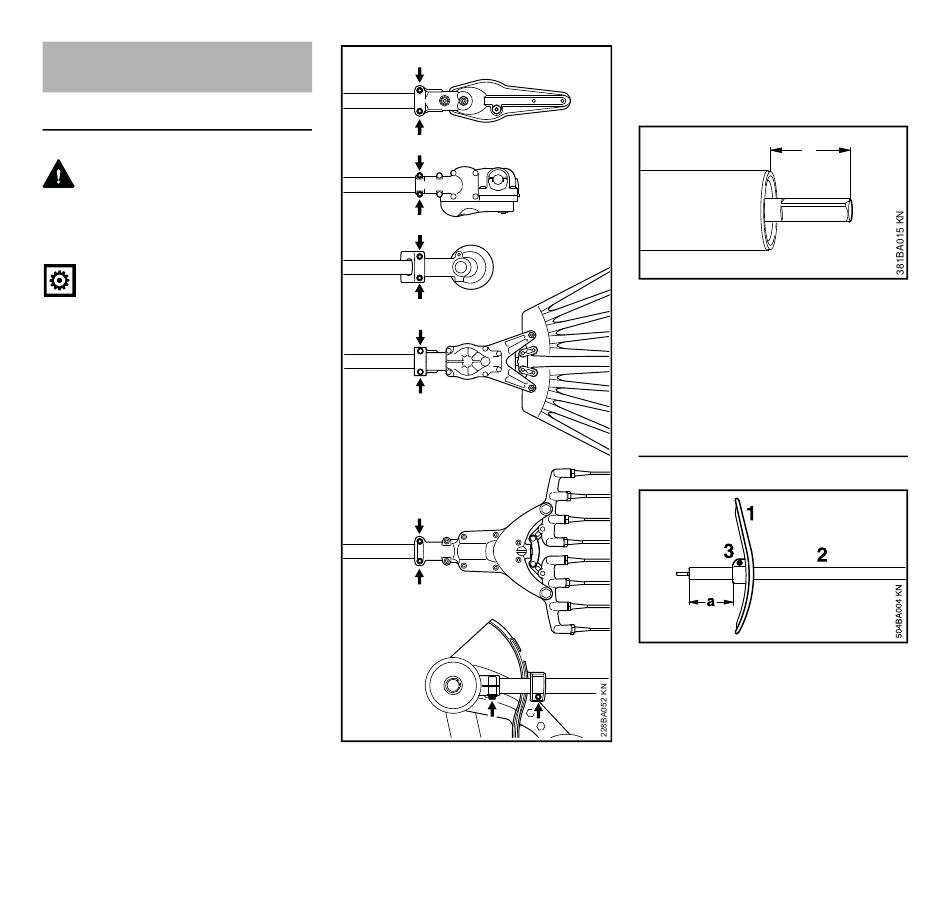

Sur la machine de base, desserrer
N
les vis de serrage du carter de
réducteur (flèches) et tirer sur le
réducteur pour le séparer du tube.
À l'extraction du réducteur, l'arbre
d'entraînement peut glisser et sortir du
HL/FH HL/FH
tube, il faut alors le remettre en place en
le poussant dans le tube.
HT
L'arbre d'entraînement ne doit dépasser
du tube que sur une longueur
L = 22 mm (7/8 po). Si cette cote n'est
pas atteinte, faire lentement tourner
l'arbre en exerçant une légère pression,
jusqu'à ce qu'il soit possible d'enfoncer
l'arbre à la cote indiquée.
Montage du capot protecteur
Glisser le capot protecteur (1) sur le
N
tube (2) jusqu'à obtention de la
distance a = 100 mm (4 po) ;
positionner le réducteur sur le tube
N
de telle sorte que la patte d'appui du
moteur et le côté le plus long du
capot protecteur soient orientés
vers le haut ;
serrer les vis de serrage (3).
N
L
BF
