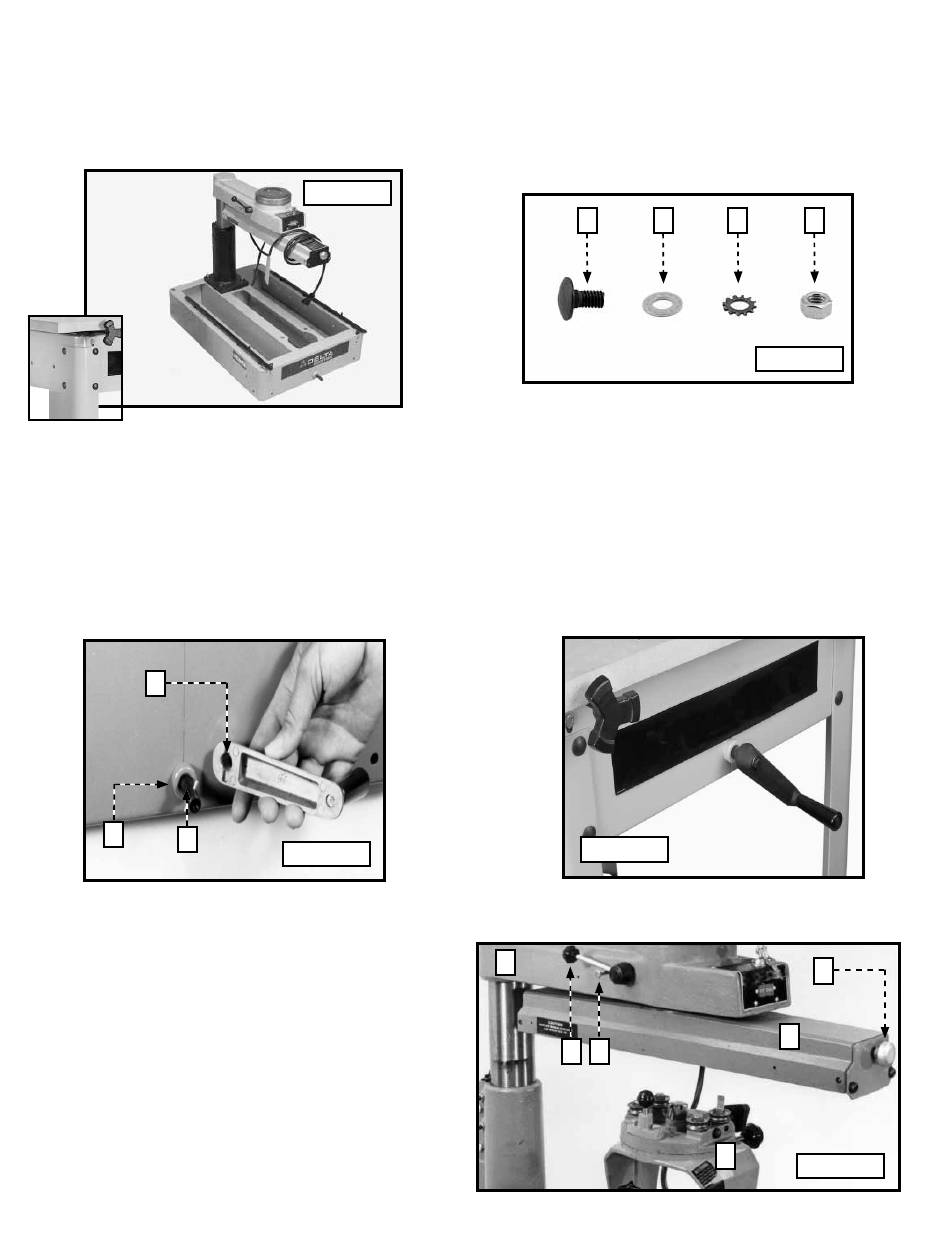

FIXATION DES PATTES À LA BASE
Utiliser un appareil de levage robuste (élévateur à fourche, poulie, etc.) avec des sangles de levage adéquates pour le poids de
l'appareil. Tandis que l'appareil est suspendu, fixer une patte à chaque coin (consulter le médaillon) de la base. Utiliser seize boulons
de carrosserie de 5/16 po-18 x 5/8 po (A) fig. 4A, et fig. 4B, seize rondelles plates (B), rondelles de blocage (C) et écrous hexagonaux
(D), tous de 5/16 po. Serrer fermement toute la quincaillerie.
Abaisser lentement et soigneusement la scie/le module de la base au plancher.
FIXATION DE LA POIGNÉE DU BRAS DE SUPPORT
1. Insérer la goupille de cisaillement (A) fig. 5, dans le trou de la tige d'élévation (B). Utiliser un marteau pour tapoter
la goupille en position (fig. 5).
2. Aligner les rainures de la poignée d'élévation (C) fig. 5, avec la goupille de cisaillement (A). Insérer la poignée sur la
tige (B) en s'assurant que la goupille cylindrique soit bien enfoncée dans les rainures.
3. Fixer la poignée d'élévation (C) fig. 6, à la tige avec une vis à tête hexagonale de 1/4 po-20 x 1/2 po (D) et une
rondelle plate (E) de 1/4 po.
C
A
B
FIXATION DE LA TÊTE DE COUPE AU BRAS SUR RAIL
1. Relever l'ensemble du bras sur rail (A) fig. 7, avec la
poignée d'élévation du bras de support (F) fig. 2.
2. Retirer le matériau d'emballage autour de l'ensemble
de la tête de coupe (B) fig. 7.
3. Pousser le levier de fixation du bras sur rail (C) fig. 7,
vers l'arrière jusqu'à ce qu'il repose contre la butée
(D) comme indiqué.
4. Tirer droit sur le bouton indicateur du bras sur rail (E)
fig. 7.
Fig. 4A
Fig. 5
A B
Fig. 6
A
C D
C D
Fig. 4B
E
F
B
Fig.7
