Eaton Powerware 9125 Guide D'installation page 69

4. A l'aide de deux écrous de clips et deux vis à tête hexagonale, fixez
le rail à l'arrière de la baie (voir Figure 4 et Figure 5).
Le rail du fond utilise les positions 2 et 4 pour les vis à tête
hexagonale arrière. Si vous installez d'autres rails, le prochain rail
doit être placé 7 trous au-dessus de la dernière vis posée.
EATON Guide d'Installation Powerware

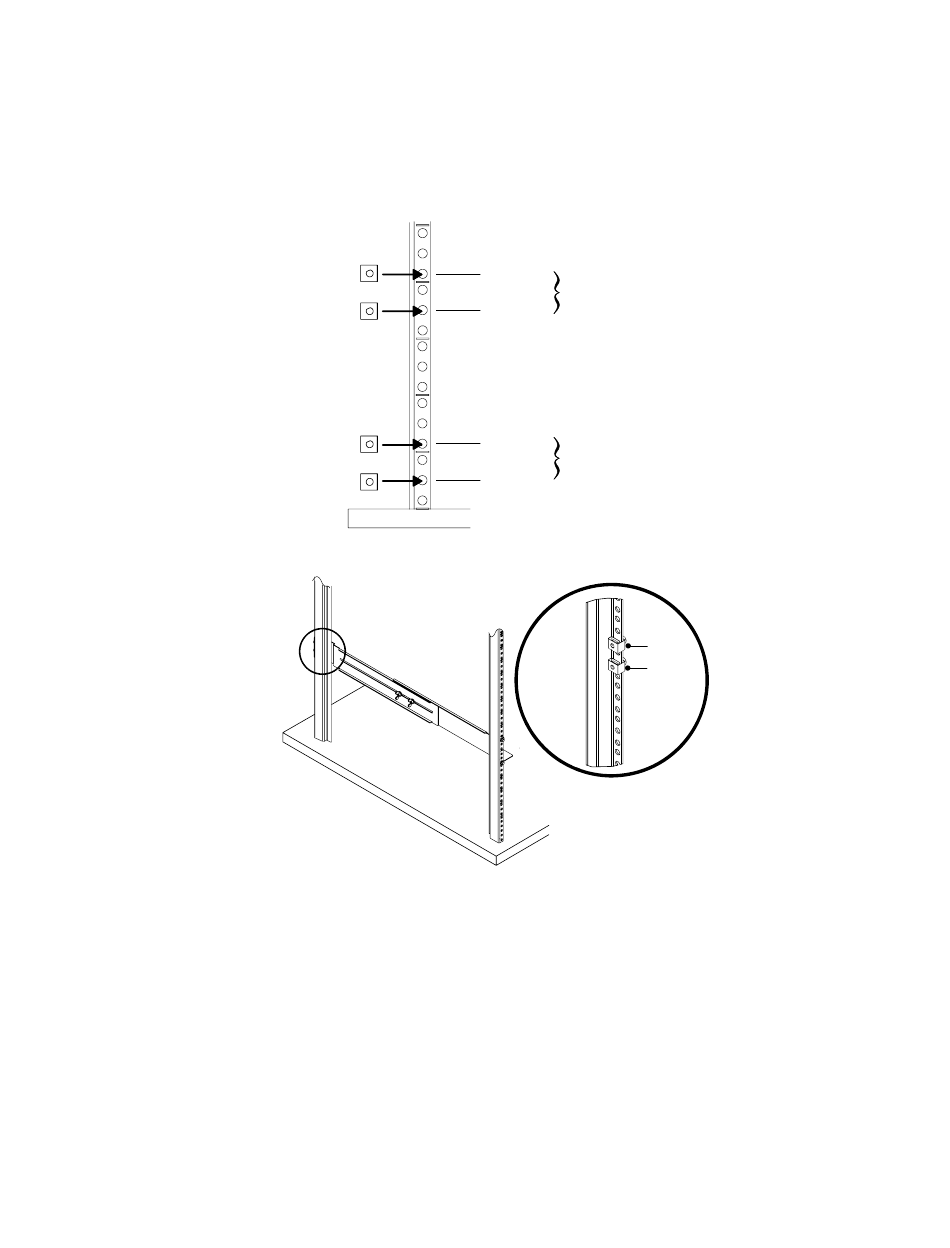

Figure 4. Positions des Vis de Rail Arrière
Figure 5. Fixation du Rail Arrière
®
9125 (9910-P64) Onduleur pour Applications IBM
INSTALLATION
Position 13
Deuxième Rail
Position 11
Position 4
Premier Rail
Position 2
Écrous
de
Clips
® S
164201637 Rev A
