La seguente procedura spiega come installare il kit di guide.
NOTA Tutti gli accessori di montaggio (viti, fermi a dado, ecc.) nominati ai punti da 2 a 4
contenuti nel kit accessori di montaggio guida.
1.
Anteriore
2.
®
EATON Powerware 9125 (9910-P64) Guida all'Installazione dell'UPS per le Applicazioni IBM

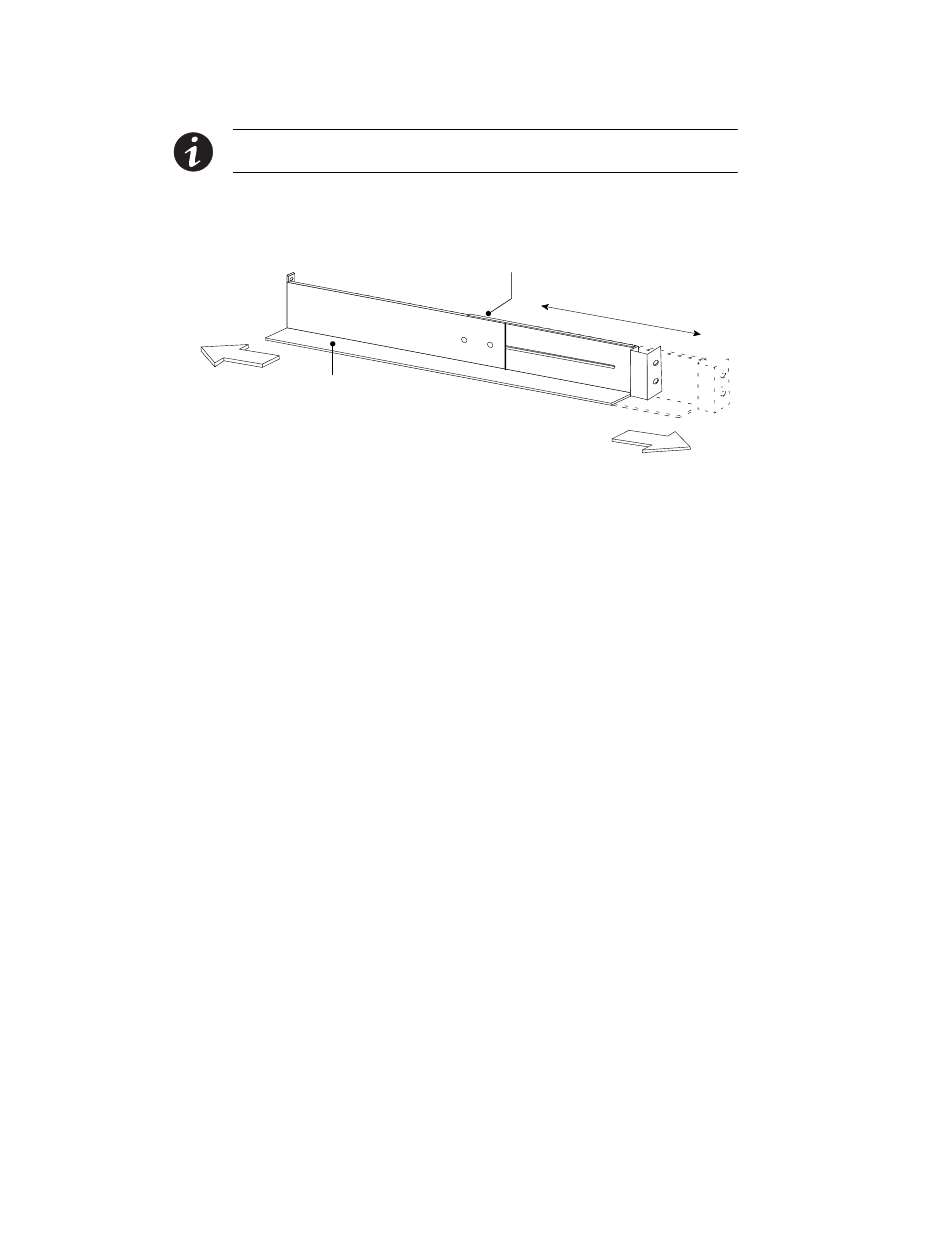

Allentare i dadi ad alette su entrambi i gruppi guida e regolare le
dimensioni della guida per adattarle alla profondità del rack in uso
(vedere Figura 1).
Dadi ad Alette
Gruppo Guida
Figura 1. Regolazione della Profondità della Guida
Scegliere i fori giusti nella guida per posizionare l'UPS e gli eventuali
armadietti opzionali nel rack.
La prima guida deve essere inserita sul fondo, usando le posizioni 1
e 6 per le viti a testa esagonale anteriori. Se si stanno installando
ulteriori guide, quella successiva deve essere inserita 4 fori al di
sopra dell'ultima vite installata (vedere Figura 2).
INSTALLAZIONE
Posteriore
