3.
Tabella 10. Impostazioni della Tensione in Ingresso/Uscita dei Modelli FC 6572 PDM
4.
NOTA Per la maggior parte degli utilizzi, NON è necessario cambiare la posizione del
selettore di tensione.
®
EATON Powerware 9125 (9910-P64) Guida all'Installazione dell'UPS per le Applicazioni IBM
Interruttore Bypass

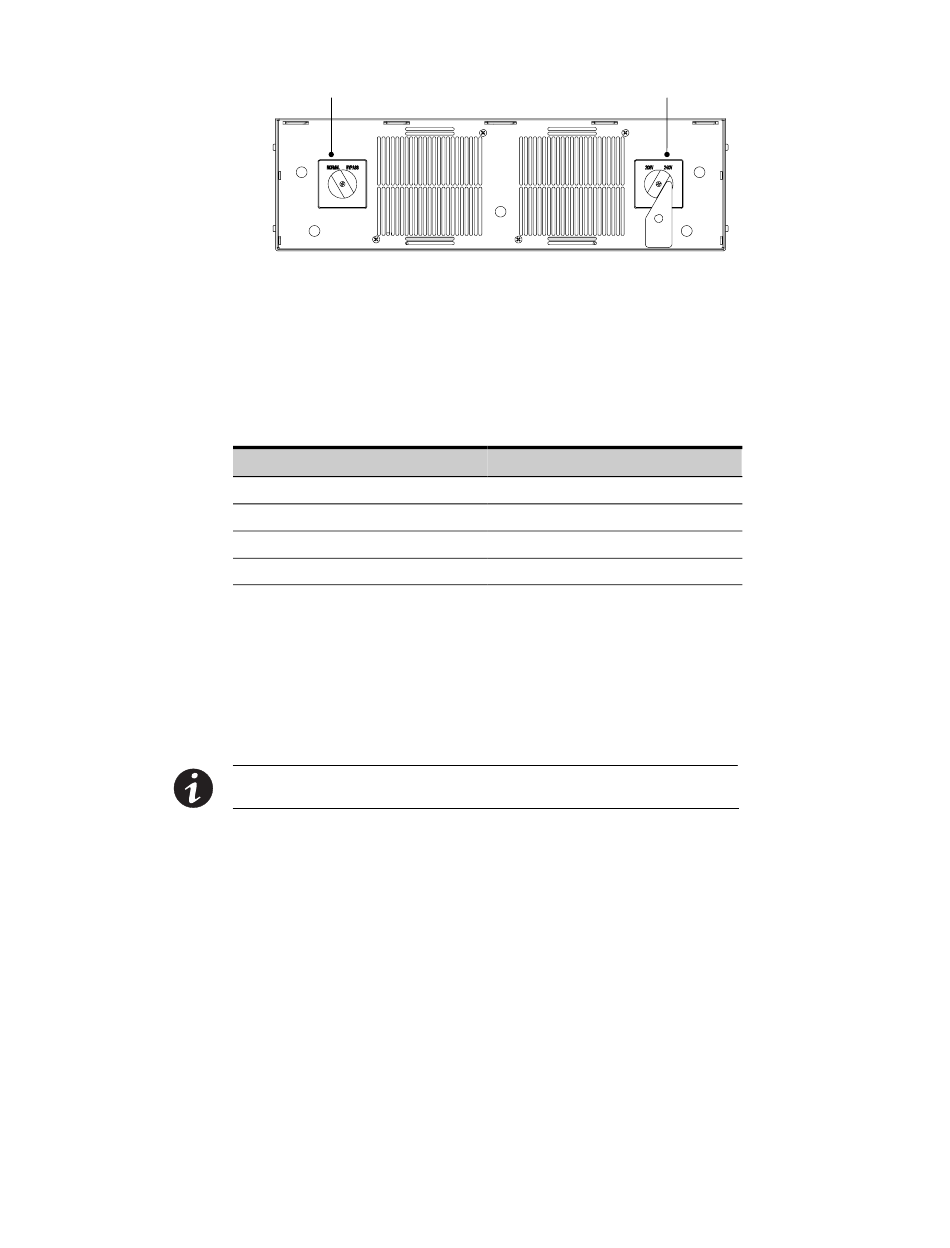

Figura 17. PDM (senza Pannello Frontale)
FC 6571 PDM Modelli: Passare al punto 4 per stabilire le impostazioni
di tensione in ingresso/uscita.
FC 6572 PDM Modelli: La Tabella 10 mostra le impostazioni di
tensione in ingresso/uscita. Passare al punto 5 per continuare
l'installazione del PDM.
Tensione di Ingresso (dall'UPS)
208
220
230
240
FC 6571 PDM Modelli: Cambio della tensione di uscita PDM. Quando il
selettore di tensione del PDM è in posizione 208V (valore
predefinito), la tensione di uscita è pari a 208V/120V. Quando è
impostato su 240V, la tensione di uscita è pari a 240V/120V. Vedere
la Tabella 11 per avere un elenco completo delle impostazioni di
tensione in ingresso/uscita dal PDM. La Figura 17 mostra il
selettore di tensione.
Per cambiarla, togliere la vite della staffa e ruotare il selettore.
Spostare la staffa per adattarla alla nuova posizione e rimontarla.
INSTALLAZIONE
Selettore di Tensione
Tensione di Uscita PDM
208
220
230
240
