In den folgenden Schritten wird die Montage Schienensatzes
beschrieben.
HINWEIS Alle in Schritt 2 bis 4 genannten Beschläge (Schrauben, Clipsmuttern usw.) sind
im Einbauschienensatz enthalten.
1. Die Flügelmuttern an beiden Schienen lösen und die Schienen an
die Tiefe des Racks anpassen (siehe Abbildung 1).
Vorn
2. Für die Positionierung der USV und etwaiger optionaler Gehäuse im
Rack die passenden Bohrungen in der Schiene auswählen.
Die erste Schiene ist unten mit den Sechskantschrauben an
Position 1 und 6 zu platzieren. Sind weitere Schienen zu installieren,
muss die nächste Schiene 4 Bohrungen über der zuletzt montierten
Schraube platziert werden (siehe Abbildung 2).
®
EATON Powerware 9125 (9910-P64) USV Installationsanleitung für IBM
Flügelmuttern
Schiene

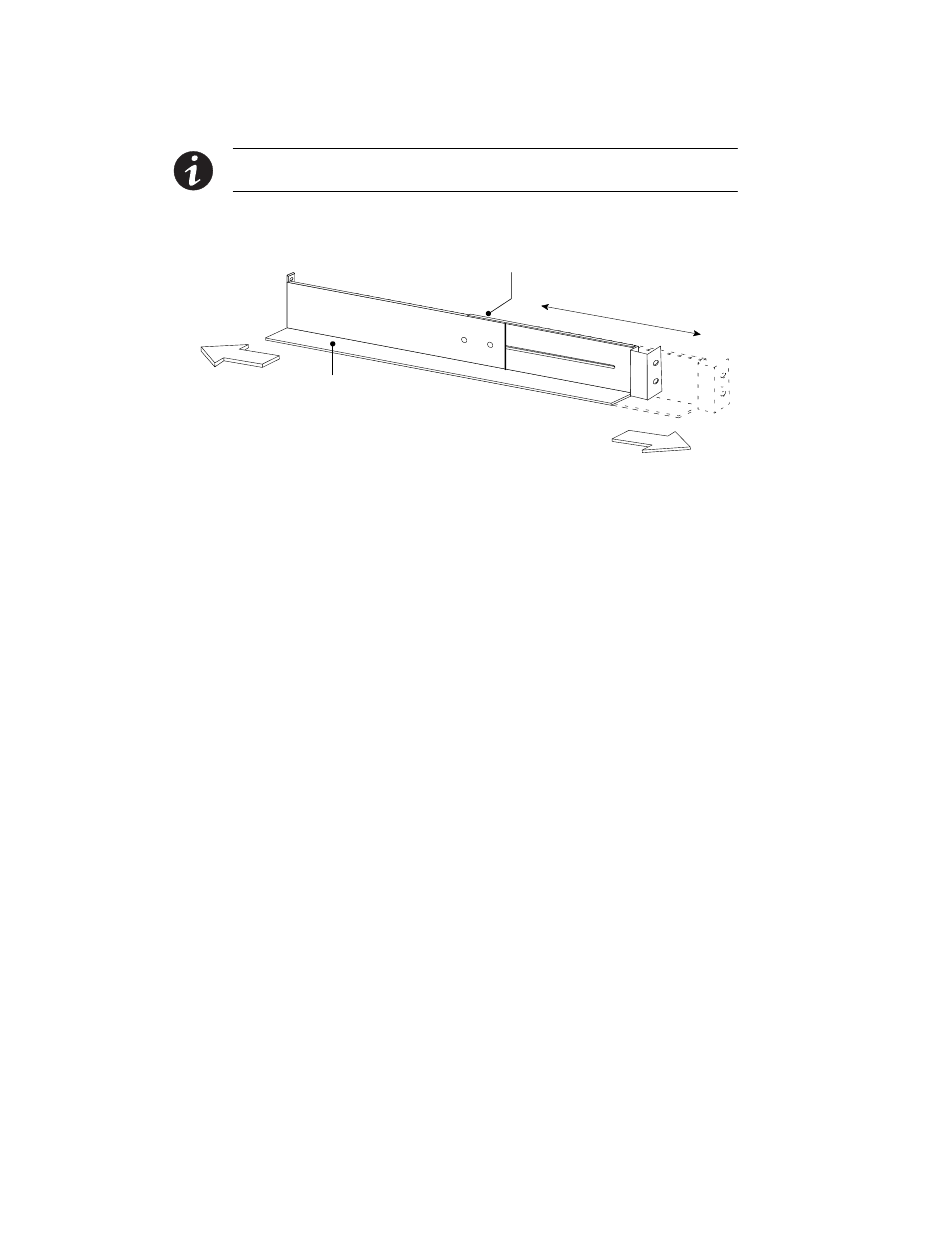

Abbildung 1. Anpassen der Schienentiefe
®
-Anwendungen
EINBAU
Hinten
