20 mA
30 cm
4 mA
15 cm
Exemple 3
FR 57-606.9 Transmetteur radar à ondes guidées ECLIPSE 706
Unités Niveau = Centimètres
Modèle Sonde = 7YG
Montage Sonde = Bride
Longueur Sonde = 75 cm
Décalage Niveau = -15 cm
Echelle Diélectrique =
Supérieur à 10
4 mA = 0 cm
20 mA = 30 cm
3.4.2 Analyse EdS (extrémité de sonde)
REMARQUE: la précision de ce mode de mesure de niveau est sus-
L'utilisateur souhaite définir le Réglage 4 mA (VMinE)
à 24 cm et le Réglage 20 mA (VMaxE) à 60 cm du fond du réservoir.
Lorsque le transmetteur ECLIPSE est monté dans une chambre
ou une bride, il est généralement souhaitable de le configurer
pour que la valeur du paramètre Réglage 4 mA (VMinE) corres-
ponde au raccordement inférieur et pour que la valeur du para-
mètre Réglage 20 mA (VMaxE) corresponde au raccordement
supérieur. La plage de mesure devient alors la dimension de
centre à centre. Dans ce cas, il est nécessaire d'entrer une valeur
négative pour Décalage Niveau. De cette manière, toutes les
mesures sont alors données par rapport à un point situé plus
haut sur la sonde, comme représenté dans l'exemple 3.

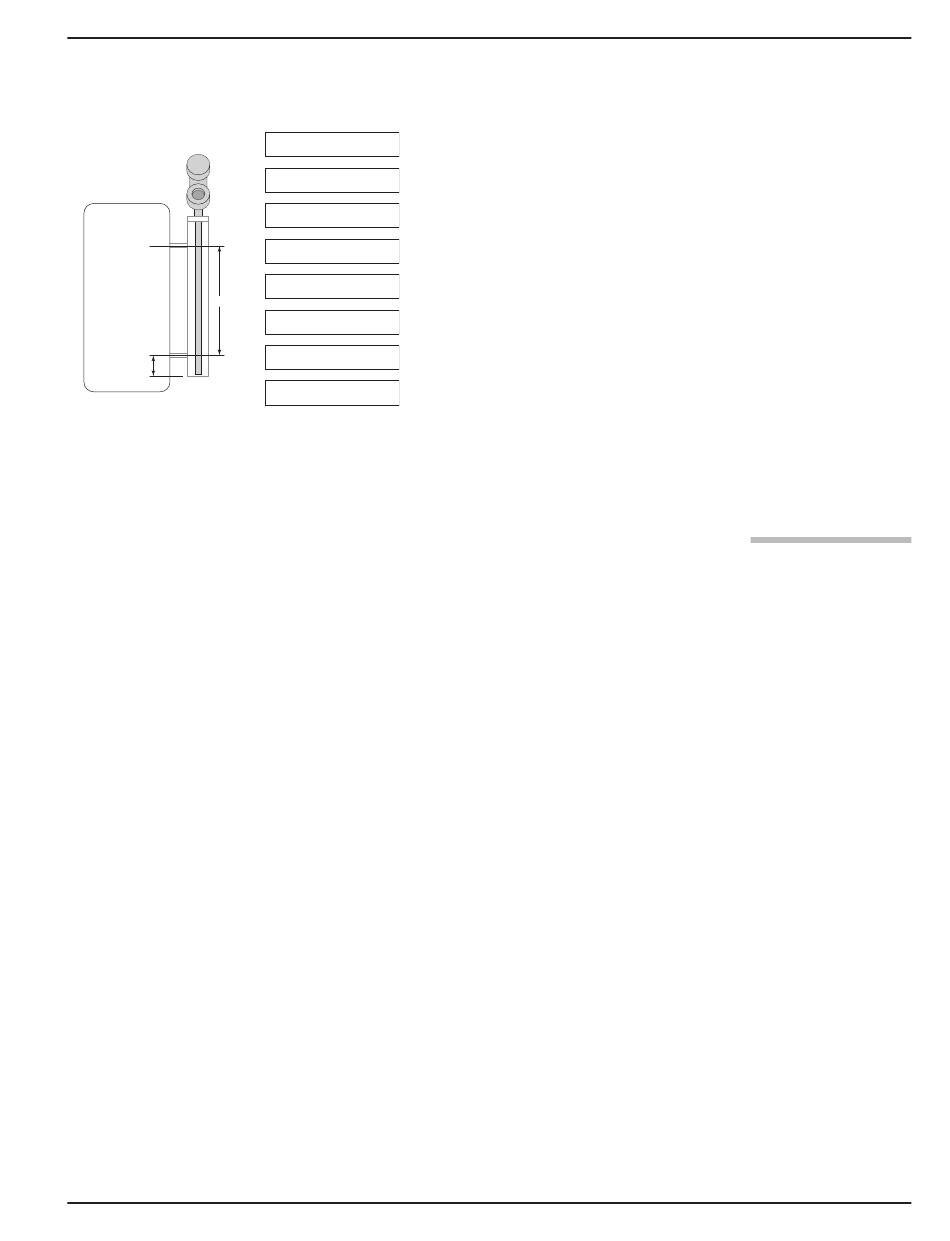

Exemple 3:
L'application requiert une sonde coaxiale 7yG à bride et
à chambre de 75 cm mesurant un niveau d'eau, l'extrémi-
té inférieure de la sonde se prolongeant 15 cm en dessous
du raccordement inférieur. L'utilisateur souhaite définir le
Réglage 4 mA sur 0 cm, au raccordement inférieur, et le
Réglage 20 mA sur 30 cm, au raccordement supérieur.
Le transmetteur ECLIPSE 706 comprend une nouvelle fonc-
tionnalité appelée Analyse EdS.
Située dans le menu RÉGLAGE INSTRUMENT/
CONFIG AVANCÉE, cette fonction est calquée sur les algo-
rithmes de "suivi de fond du réservoir" des premiers trans-
metteurs radar sans contact. Lorsque le signal de retour du
niveau est perdu, cette fonction permet au transmetteur
ECLIPSE 706 de déduire la mesure de niveau en fonction de
la position apparente du signal d'extrémité de sonde (EdS).
Dès lors que la propagation du signal GWR est affectée par
la constante diélectrique du fluide traversé, les signaux le long
de la sonde sont retardés proportionnellement à la constante
diélectrique. En surveillant l'emplacement du signal EdS
(retardé) et en connaissant la constante diélectrique du fluide,
il est possible de déduire le signal de niveau.
La fonction Analyse EdS se trouve dans le menu Config
Avancée et son activation nécessite un mot de passe avancé.
Pour des performances optimales, plusieurs paramètres sup-
plémentaires doivent être configurés.
ceptible de varier selon le process et ne permet pas de détec-
ter le véritable niveau du produit. MAGNETROL conseille de
n'utiliser cette fonctionnalité qu'en dernier recours pour mesu-
rer des niveaux dans les rares applications dans lesquelles les
signaux de niveau sont inadéquats, même après mise en
œuvre des techniques de dépannage courantes d'augmenta-
tion de gain et de réglage de seuil.
