20 mA
30 cm
4 mA
15 cm

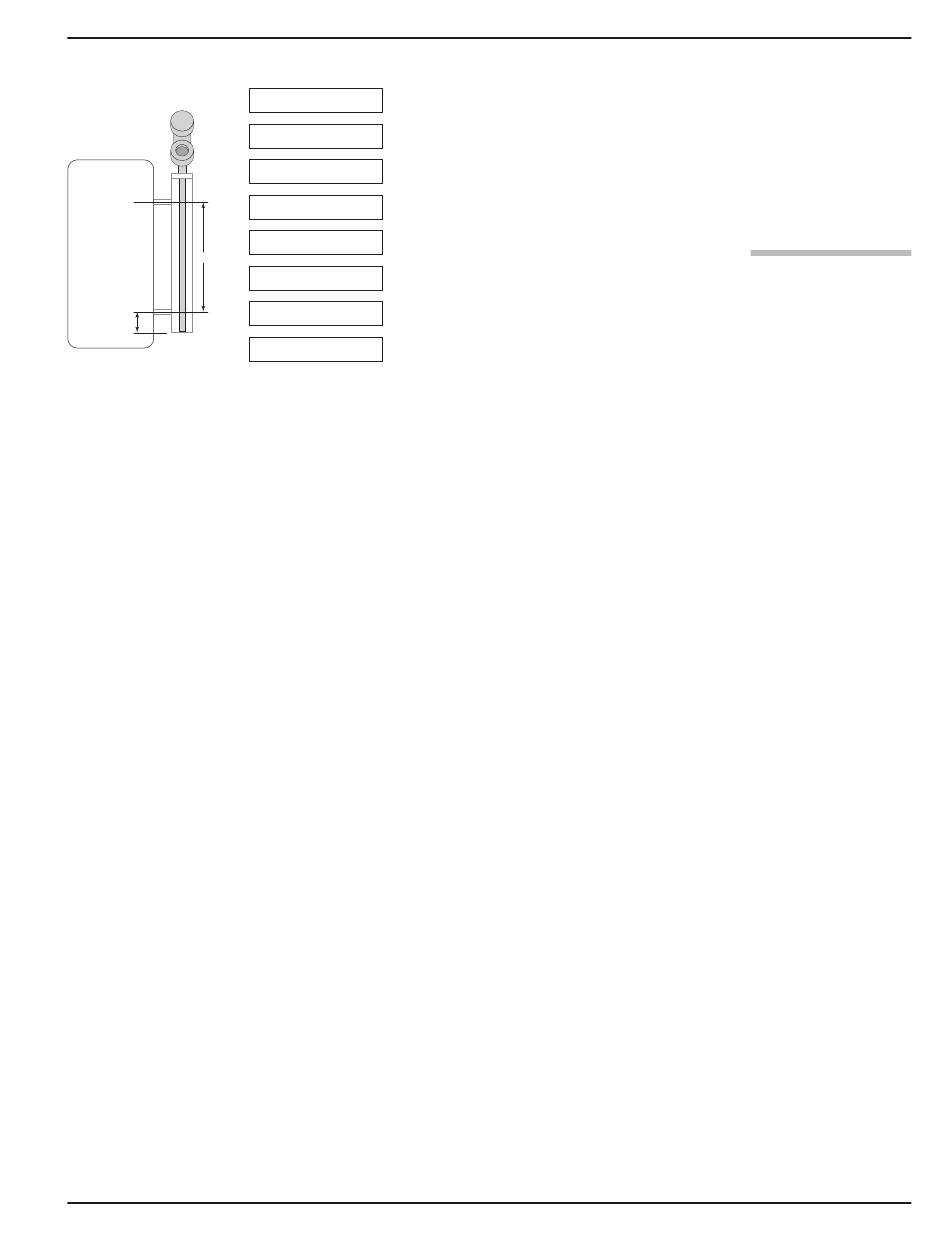

Exemple 3
57-606 Transmetteur radar à ondes guidées ECLIPSE 706
Unités Niveau = Centimètres
Modèle Sonde = 7YG
Montage Sonde = Bride
Longueur Sonde = 75 cm
Décalage Niveau = -15 cm
3.4.2 Analyse EdS (extrémité de sonde)
Echelle Diélectrique =
Supérieur à 10
4 mA = 0 cm
20 mA = 30 cm
REMARQUE: la précision de ce mode de mesure de niveau est sus-
Exemple 3:
L'application requiert une sonde coaxiale 7yG à bride et à
chambre de 75 cm mesurant un niveau d'eau, l'extrémité
inférieure de la sonde se prolongeant 15 cm en dessous
du raccordement inférieur. L'utilisateur souhaite définir le
Réglage 4 mA sur 0 cm, au raccordement inférieur, et le
Réglage 20 mA sur 30 cm, au raccordement supérieur.
Le transmetteur ECLIPSE 706 comprend une nouvelle
fonctionnalité appelée Analyse EdS.
Située dans le menu RÉGLAGE INSTRUMENT/
CONFIG AVANCÉE, cette fonction est calquée sur les
algorithmes de "suivi de fond du réservoir" des premiers
transmetteurs radar sans contact. Lorsque le signal de retour
du niveau est perdu, cette fonction permet au transmetteur
ECLIPSE 706 de déduire la mesure de niveau en fonction
de la position apparente du signal d'extrémité de sonde
(EdS).
Dès lors que la propagation du signal GWR est affectée par
la constante diélectrique du fluide traversé, les signaux le
long de la sonde sont retardés proportionnellement à la
constante diélectrique. En surveillant l'emplacement du
signal EdS (retardé) et en connaissant la constante diélec-
trique du fluide, il est possible de déduire le signal de
niveau.
La fonction Analyse EdS se trouve dans le menu Config
Avancée et son activation nécessite un mot de passe avancé.
Pour des performances optimales, plusieurs paramètres sup-
plémentaires doivent être configurés.
ceptible de varier selon le process et ne permet pas de détec-
ter le véritable niveau du produit. MAGNETROL conseille de
n'utiliser cette fonctionnalité qu'en dernier recours pour mesu-
rer des niveaux dans les rares applications dans lesquelles les
signaux de niveau sont inadéquats, même après mise en
œuvre des techniques de dépannage courantes d'augmenta-
tion de gain et de réglage de seuil.
Pour des instructions supplémentaires, voir la section 4.0,
Techniques avancées de configuration et de dépannage, ou
contacter le support technique MAGNETROL.
