Mot de passe avancé
Certaines parties de la structure du menu comportant des
paramètres plus avancés sont protégées par un mot de passe
avancé.
Ce mot de passe sera fourni, si nécessaire, par le support
technique de l'usine.
Mot de passe usine
Les réglages liés à l'étalonnage et d'autres réglages d'usine
sont protégés par un mot de passe usine.
2.6.4 Menu du modèle 706: procédure détaillée
Les tableaux suivants fournissent une explication complète
des menus du logiciel affichés par le transmetteur ECLIPSE.
La structure du menu est la même pour l'interface
clavier/écran LCD, le DD (Device Descriptor) et le DTM
(Device Type Manager).
Utiliser ces tableaux comme un guide détaillé pour configu-
rer le transmetteur en fonction du type de mesure souhaitée:
• Niveau Seulement
• Interface & Niveau
• Volume & Niveau
• Débit
ACCUEIL
L'écran d'accueil fait défiler des écrans de valeurs mesurées,
qui se succèdent toutes les 2 secondes. Chaque écran de
valeurs mesurées de l'écran d'accueil peut présenter jusqu'à
quatre éléments d'information:
• Repère HART
• Valeur mesurée
Nom, valeur numérique, unités
• Etat
S'affiche comme du texte ou, en option, avec le symbole
NAMUR NE 107
• Graph Bar VP (graphique à barres de la valeur primaire
en %)
Entrée
Il est possible de personnaliser la présentation de l'écran
d'accueil en demandant l'affichage ou le masquage de cer-
tains de ces éléments. Voir CONFIG AFFICHAGE dans le
menu REGLAGE INSTRUMENT à la section 2.6.5 —
Menu de configuration.

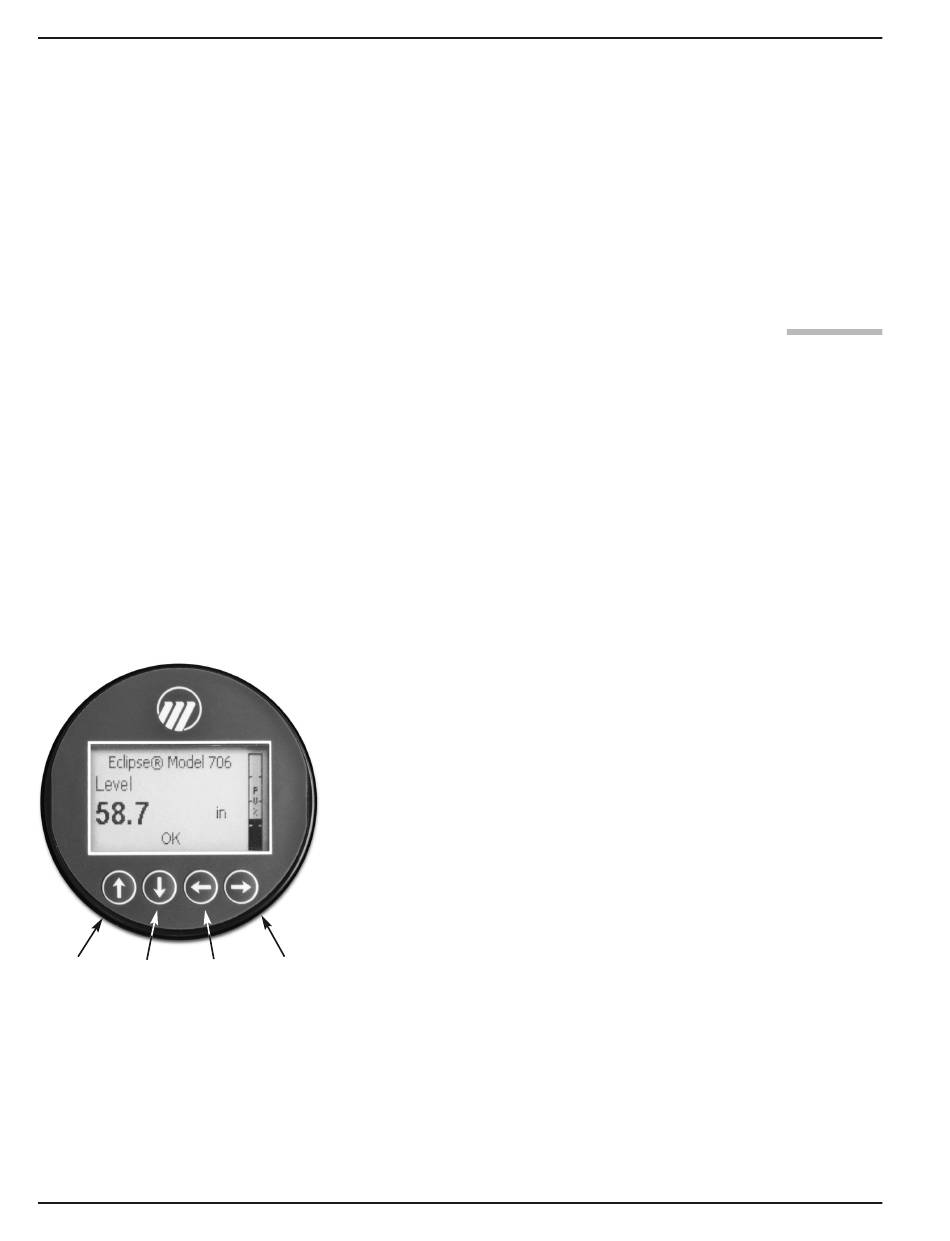

La figure de gauche donne un exemple d'écran d'accueil
pour un modèle 706 configuré pour une application Niveau
Seulement.
®
