FR 57-606.9 Transmetteur radar à ondes guidées ECLIPSE 706
Mot de passe avancé
Certaines parties de la structure du menu comportant des
paramètres plus avancés sont protégées par un mot de passe
avancé.
Ce mot de passe sera fourni, si nécessaire, par le support tech-
nique de l'usine.
Mot de passe usine
Les réglages liés à l'étalonnage et d'autres réglages d'usine sont
protégés par un mot de passe usine.
2.6.4 Menu du modèle 706: procédure détaillée
Les tableaux suivants fournissent une explication complète
des menus du logiciel affichés par le transmetteur ECLIPSE.
La structure du menu est la même pour l'interface
clavier/écran LCD, le DD (Device Descriptor) et le DTM
(Device Type Manager).
Utiliser ces tableaux comme un guide détaillé pour configu-
rer le transmetteur en fonction du type de mesure souhaitée:
• Niveau Seulement
• Interface & Niveau
• Interface & Volume
• Volume & Niveau
• Débit
CCUEIL
L'écran d'accueil fait défiler des écrans de valeurs mesurées,
qui se succèdent toutes les 2 secondes. Chaque écran de
valeurs mesurées de l'écran d'accueil peut présenter jusqu'à
quatre éléments d'information:
• Repère H RT
• Valeur mesurée
Nom, valeur numérique, unités
• Etat
S'affiche comme du texte ou, en option, avec le symbole
NAMUR NE 107
• Graph Bar VP (graphique à barres de la valeur primaire en %)
Entrée
Il est possible de personnaliser la présentation de l'écran d'ac-
cueil en demandant l'affichage ou le masquage de certains de
ces éléments. Voir CONFIG AFFICHAGE dans le menu
REGLAGE INSTRUMENT à la section 2.6.5 — Menu de
configuration.

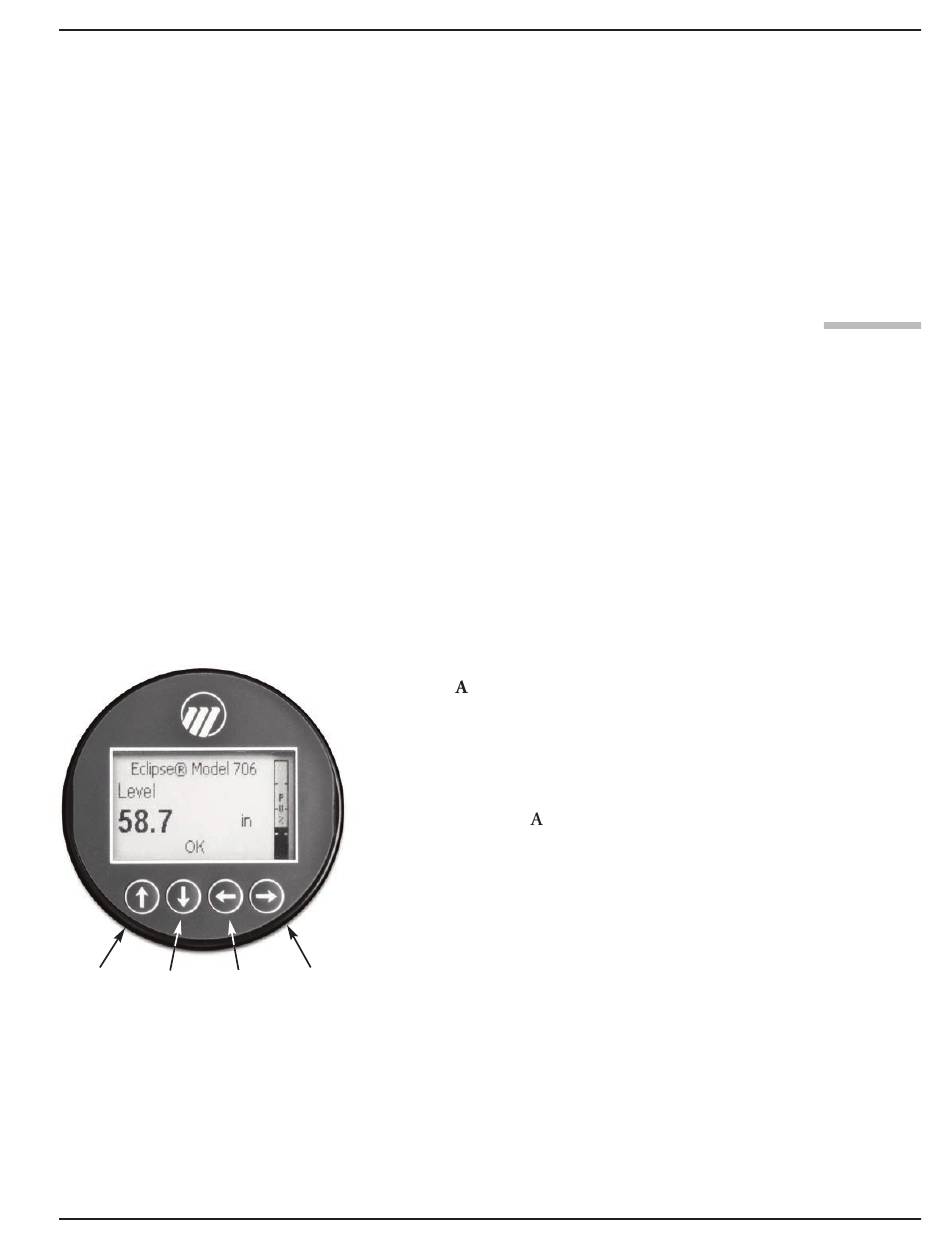

La figure de gauche donne un exemple d'écran d'accueil pour
un modèle 706 configuré pour une application Niveau
Seulement.
®
27
