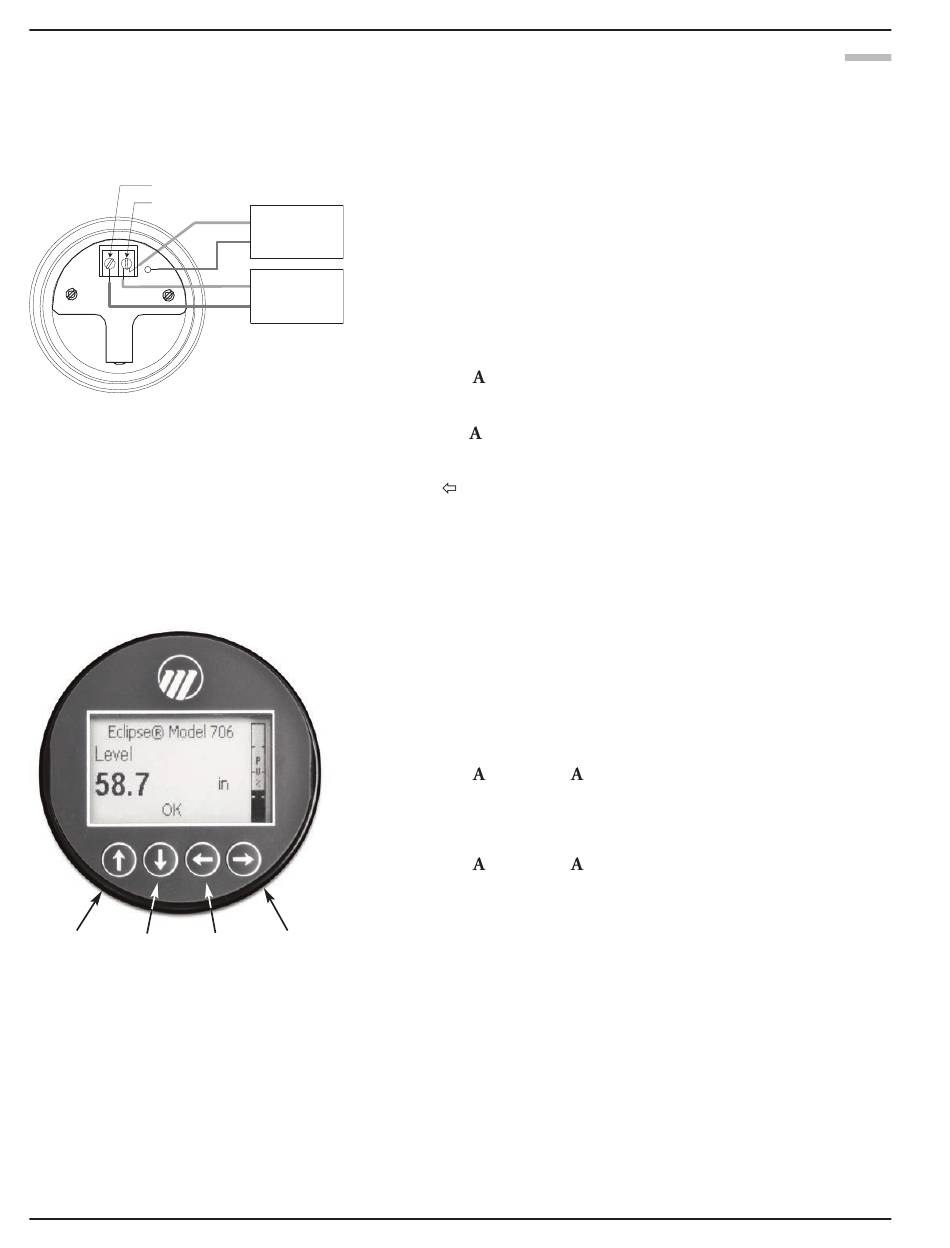

2.6.2 Navigation dans le menu et entrée de données
+
Ampèremètre
de test
–
+
Alimentation
24 V CC
–

2.6.2.1 Navigation dans le menu

2.6.2.2 Sélection de données
Entrée
Les quatre touches offrent de multiples formes de fonction-
nalités pour la navigation et la saisie de données.
L'interface utilisateur du modèle 706 est hiérarchique, c'est-
à-dire arborescente. Chaque niveau de l'arborescence
contient un ou plusieurs éléments. Les éléments sont des
noms de menus ou des noms de paramètres.
• Le nom des menus s'affiche en lettres majuscules.
• Le nom des paramètres s'affiche avec une majuscule au
début de chaque mot.
H UT permet de naviguer vers l'élément précédent
dans un niveau de l'arborescence.
B S permet de naviguer vers l'élément suivant dans un
niveau de l'arborescence.
RETOUR permet de remonter d'un niveau dans l'arbo-
rescence.
ENTREE permet d'entrer dans le niveau d'arborescence
inférieur ou de passer en mode de saisie. Si l'on maintient
la touche ENTREE enfoncée sur n'importe quel nom de
menu ou paramètre en surbrillance, un texte d'aide relatif à
cet élément s'affiche.
Cette méthode est utilisée pour sélectionner des données de
configuration à partir d'une liste spécifique.
H UT et B S pour naviguer dans le menu et mettre
en surbrillance l'élément souhaité
ENTREE pour modifier l'élément sélectionné
H UT et B S pour effectuer une nouvelle sélection
de données
ENTREE pour confirmer la sélection
Utiliser la touche RETOUR (Echap) à tout moment pour
interrompre la procédure et revenir à l'élément précédent de
l'arborescence.
