75 mm ± 25 mm
Sonde monotige pour solides en vrac
Modèle 7y2
20
2.4.4.3
La sonde monotige flexible pour solides en vrac 7y2 est conçue pour
résister à une force de traction vers le bas de 1 360 kg. Elle est utili-
sée dans des applications comme le sable, les granules de plastique et
les céréales. Elle est proposée avec une longueur de sonde maximale
de 30,5 mètres.
Modèle 7y2 monotige — diélectrique ≥ 4 en fonction de la lon-
gueur de la sonde.
• Sels: constante diélectrique comprise entre 4,0 et 7,0
• Poudre métallique, poussière de charbon: constante diélectrique
supérieure à 7
REMARQUE: pour les applications impliquant des forces de traction vers le
bas supérieures telles que ciment, gravier lourd, etc., contacter l'usi-
ne.
Recommandations de montage
• Pour réduire les forces, fixer le poids standard de 2,3 kg à l'extrémi-
té inférieure de la sonde au lieu de fixer la sonde dans le réservoir.
• Monter la sonde à 30 cm au moins de la paroi. La position idéale
correspond à une distance comprise entre 1/4 et 1/6 du diamètre
pour obtenir un angle de talus moyen.
• En cas de montage dans un réservoir en plastique, il est nécessaire
d'utiliser une bride métallique.
1. Vérifier que le raccordement correspond à un montage à bride ou
NPT d'au moins 1".
2. Placer soigneusement la sonde dans le réservoir. Aligner le joint sur
les installations à bride.
3. Aligner le raccordement de la sonde avec le raccord fileté ou
à bride du réservoir.
4. Pour les raccordements filetés, serrer l'écrou hexagonal du raccord de
la sonde. Pour les raccordements à bride, serrer les boulons de bride.

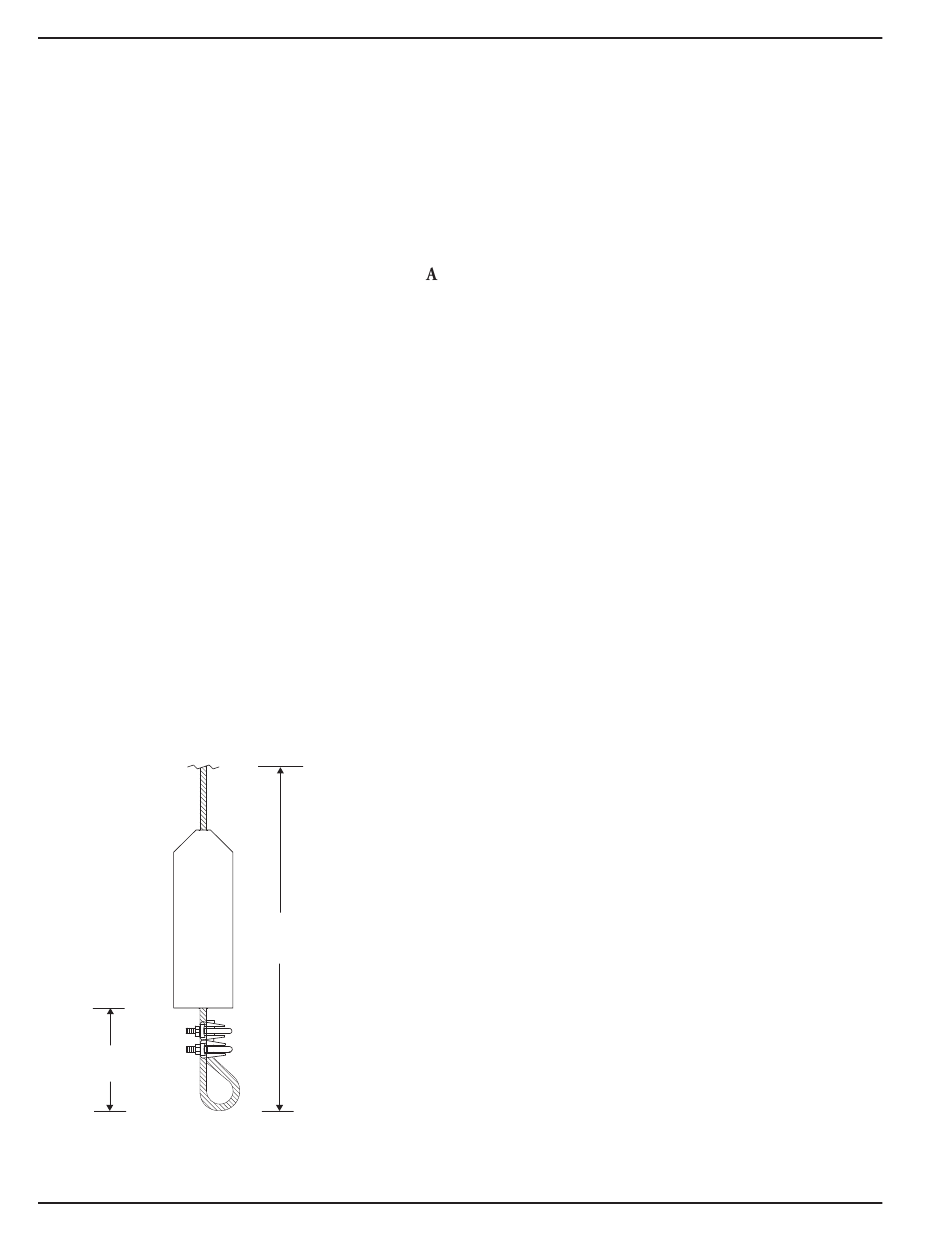

5. La sonde peut être raccourcie sur site:
6. a. Desserrer et retirer les deux serre-câbles.
Longueur
de la sonde
b. Dégager le poids de la sonde en le faisant coulisser.
c. Couper le câble à la longueur requise augmentée de 165 mm.
j. Remettre le poids en place sur la sonde en le faisant coulisser.
e. Remettre les deux serre-câbles en place et serrer.
f. Entrer la nouvelle longueur de la sonde (dans les unités appro-
Pour installer une sonde monotige flexible pour solides:
pplications
priées) dans le transmetteur.
FR 57-606.9 Transmetteur radar à ondes guidées ECLIPSE 706
