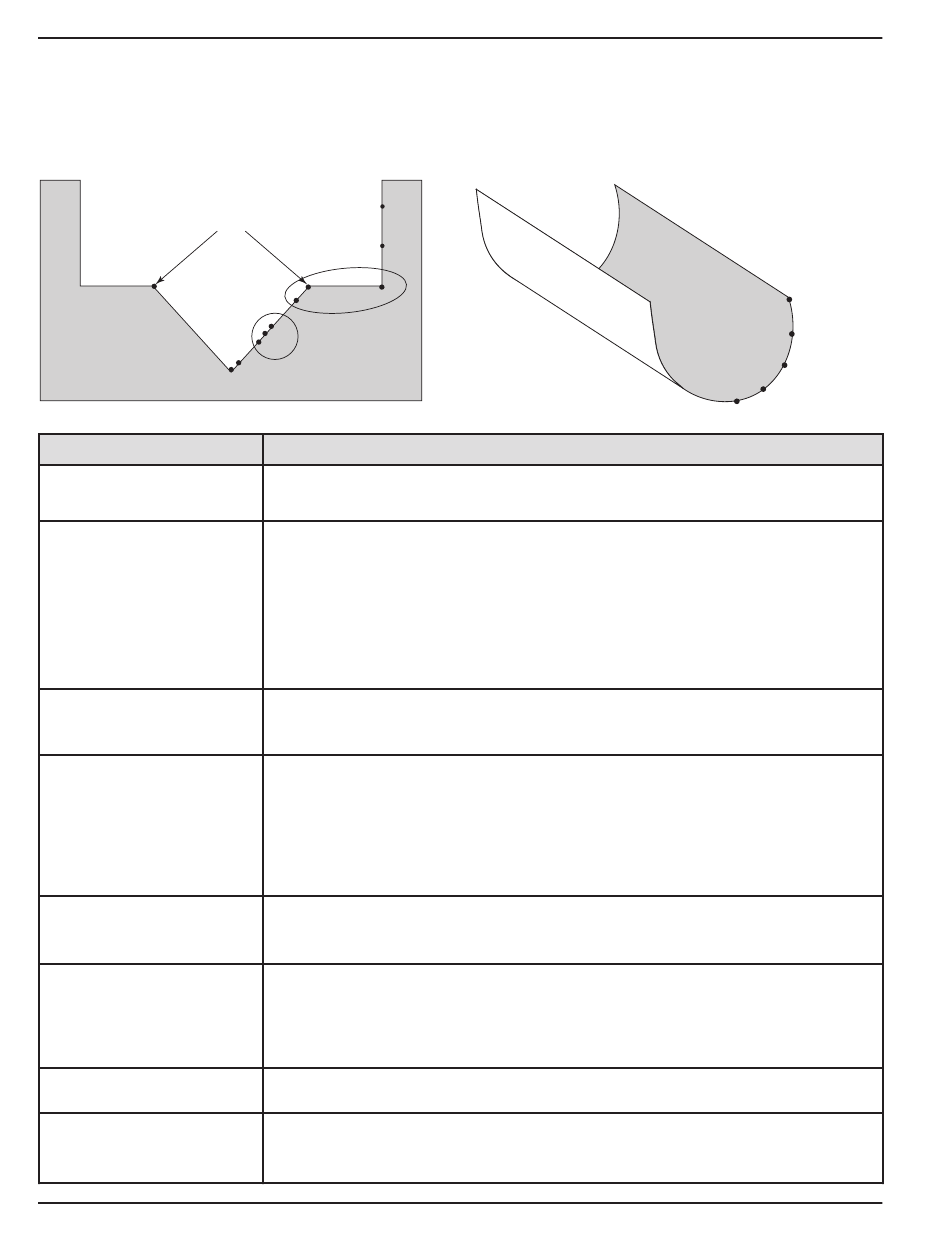

Concentrer les points comme suit:
A. Au moins deux points au début (P1 et P2);
B. Au moins deux points à la fin (P9 et P10);
C. Trois points au débit moyen (par exemple P3, P4, P5),
au point de transition (P7) et des points de chaque
côté (P6, P8).
Point de
transition
COURBE
Paramètre de configuration Explication (débit en canal ouvert — table personnalisée)
Unités de Débit
Elément Débit
Table Personnalisée
Valeur Tableau Personnalisée
Distance Référence
Maximum Ht Liquide
Débit Maximum
Coupure Débit Bas
60
3.4.5.3 Configuration à l'aide d'une table personnalisée
P10
P9
P7
P8
P6
P5
Débit moyen
P4
P3
P2
P1
Les unités disponibles sont les suivantes: Gallons/Minute (unité de débit par défaut),
Gallons/Heure, Mil Gallons/Jour, Litres/Seconde, Litres/Minute, Litres/Heure, Mètres
Cubes/Heure, Pieds Cubes/Seconde, Pieds Cubes/Minute et Pieds Cubes/Heure.
Sélectionner l'un des principaux éléments de débit suivants stockés dans le micrologiciel: Canal
Parshall de 1", 2", 3", 6", 9", 12", 18", 24", 36", 48", 60", 72", 96", 120" et 144"; Canal Palmer-
Bowlus de 4", 6", 8", 10", 12", 15", 18", 21", 24", 27" et 30"; Déversoir en V de 22,5
O
O
O
60
, 90
et 120
; Dévers Rect Av Bords (déversoir rectangulaire avec bords); Dévers Rect Ss
Bords (déversoir rectangulaire sans bords); Déversoir Cipoletti; Table Personnalisée (consul-
ter la section 3.4.5.3) cette option peut être sélectionnée si aucun des éléments de débit enre-
gistrés ne peut être utilisé. La table peut être créée avec un maximum de 30 points). Le modèle
706 peut également utiliser une équation générique voir ci-dessous) pour les calculs de débit.
Les points de la Table Personnalisée peuvent représenter une relation Linéaire (ligne droite entre
points adjacents) ou Courbe (ligne courbe entre les points). Pour plus d'informations, voir le des-
sin ci-dessus.
Un maximum de 30 points peut être utilisé pour créer la Table Personnalisée. Chaque paire de
valeurs aura une hauteur de liquide dans les unités choisies dans l'écran Unités Niveau ainsi que
le volume associé à cette valeur de hauteur de liquide. Les valeurs doivent être monotones,
c'est-à-dire que chaque paire de valeurs doit être plus grande que la paire hauteur de
liquide/débit précédente. La dernière paire de valeurs doit correspondre à la valeur hauteur de
liquide la plus élevée (généralement la valeur Maximum Ht Liquide) et au débit associé à cette
valeur de hauteur de liquide.
La distance de référence est mesurée entre le point de référence du capteur et le point de
débit nul dans le déversoir ou le canal. Cette distance doit être mesurée avec une grande pré-
cision dans les unités de niveau choisies par l'utilisateur.
Valeur du plus haut niveau de liquide dans le canal ou le déversoir avant que l'équation d'écoulement ne
soit plus applicable. Cette valeur est exprimée dans les unités de niveau choisies par l'utilisateur. Par défaut,
le modèle 706 utilise la plus grande valeur Maximum Ht Liquide autorisée pour un canal ou un déversoir
donné. La valeur Maximum Ht Liquide peut être modifiée en fonction de la valeur Distance Référence ou
des préférences de l'utilisateur final.
Valeur en lecture seule qui représente la valeur de débit correspondant à la valeur Maximum
Ht Liquide pour le canal ou le déversoir.
Le paramètre Coupure Débit Bas (exprimé dans les unités de niveau choisies par l'utilisateur) met automa-
tiquement le débit calculé à zéro chaque fois que la valeur Hauteur Liquide est inférieure à ce point. Ce para-
mètre a une valeur par défaut et une valeur minimale égale à zéro.
Le tableau suivant donne une explication pour chacun des
paramètres de configuration du système pour les applications
de débit en canal ouvert utilisant la table personnalisée.
COURBE OU LINÉAIRE
Concentrer les points le long de la courbe
FR 57-606.9 Transmetteur radar à ondes guidées ECLIPSE 706
P5
P4
P3
P2
P1
O
O
O
, 30
, 45
,
