R L > 250
Ecran
salle de
contrôle
Alimen -
tation
Ampère-
mètre
24 V CC (250 Ω minimum)
Connexions HART
Transmetteur
PC avec interface
série HART
FR 57-606.9 Transmetteur radar à ondes guidées ECLIPSE 706
2.7
Jonction
Ω
+
-
2.7.1 Raccordements
2.7.2 Ecran du communicateur HART
2.7.3 Tableau de révision HART
Modèle 706 1.x
Version HART
Dev Rev 2, DD Rev 2
2.7.4 Menu HART – Modèle 706
Configuration à l'aide de HART
Un appareil déporté HART (Highway Addressable Remote
Transducer), tel que le communicateur HART, peut être utilisé
pour fournir une liaison de communication au transmetteur
ECLIPSE 706. Lorsqu'il est connecté à la boucle de régulation,
les valeurs des mesures système du transmetteur s'affichent éga-
lement sur le communicateur. Il est également possible d'utiliser
le communicateur pour configurer le transmetteur.
Il est possible de mettre à jour le communicateur HART pour
inclure le logiciel de l'appareil ECLIPSE Modèle 706 (DD).
Pour des instructions sur la mise à jour, voir le manuel du com-
municateur HART.
Il est également possible d'accéder aux paramètres de configura-
tion à l'aide de PACTware et du DTM Eclipse 706 ou en utili-
sant l'AMS avec le langage EDDL.
Il est possible d'actionner un communicateur HART à distance
en le connectant à une jonction déportée ou directement au bor-
nier dans le boîtier de raccordement du transmetteur ECLIPSE.

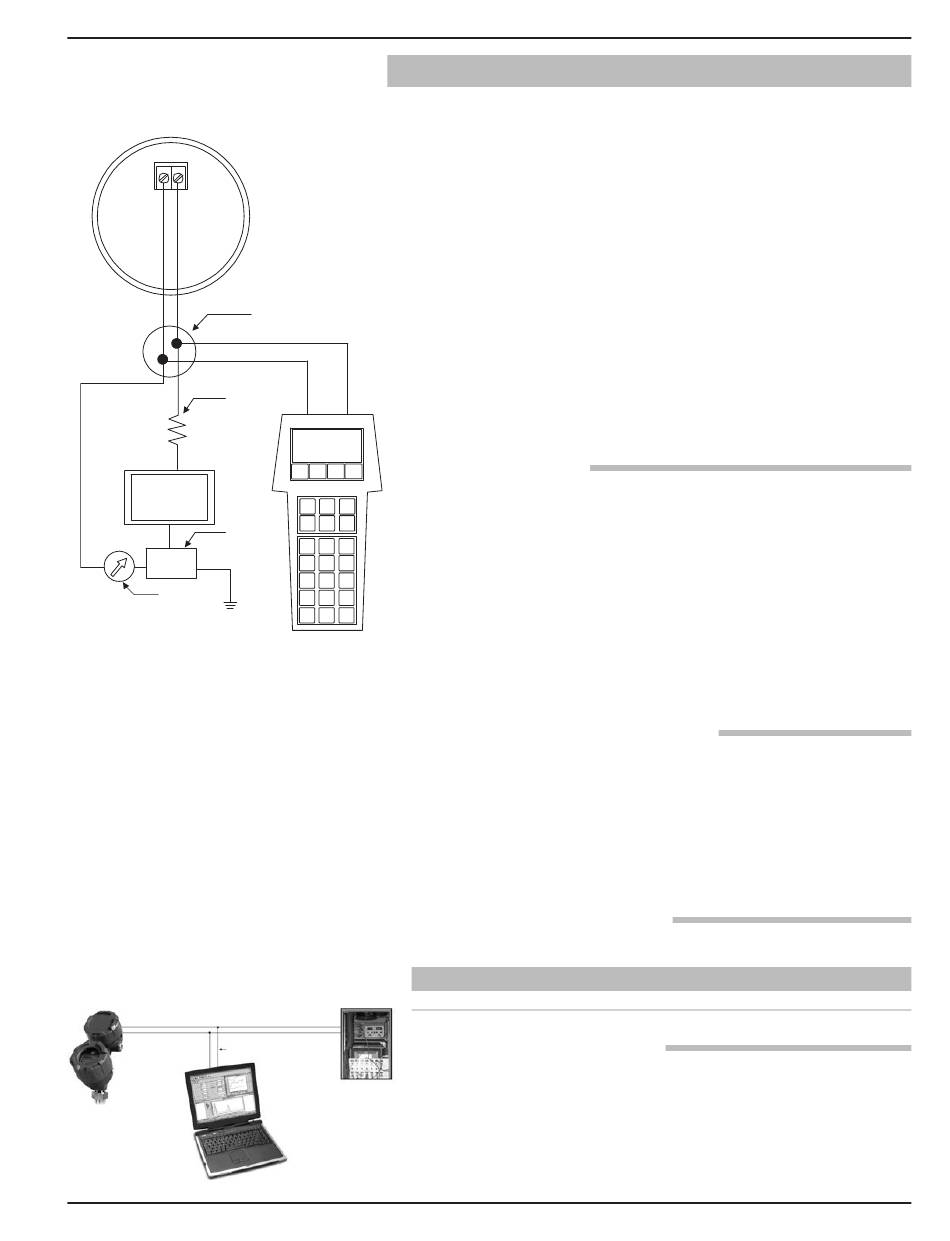

L'appareil HART utilise la technique de modulation par dépla-
cement de fréquence Bell 202 ou des signaux numériques haute
fréquence. Il fonctionne sur la boucle 4–20 mA et requiert une
résistance de charge de 250 Ω. Une connexion typique entre un
communicateur et le transmetteur ECLIPSE est illustrée
à gauche.
Le communicateur est habituellement équipé d'un écran LCD
de 8 lignes de 21 caractères. Une fois l'appareil connecté, la pre-
mière ligne de chaque menu affiche le nom du modèle (Modèle
706) et son numéro d'identification ou son adresse. Pour des
informations détaillées sur le fonctionnement, voir le manuel
d'utilisation fourni avec le communicateur HART.
Date d'édition HCF
Août 2019
L'arborescence des menus HART du transmetteur ECLIPSE est
donnée dans les pages suivantes. Ouvrir le menu en appuyant sur
la touche alphanumérique 4, puis Device Setup, pour afficher le
menu de second niveau.
Compatible avec le logiciel 706
Version 1.1 et ultérieures
35
