FR 57-606.9 Transmetteur radar à ondes guidées ECLIPSE 706
2.4.5 Installation du transmetteur ECLIPSE 706
REMARQUE: en raison de son poids supplémentaire, le transmetteur à mon-

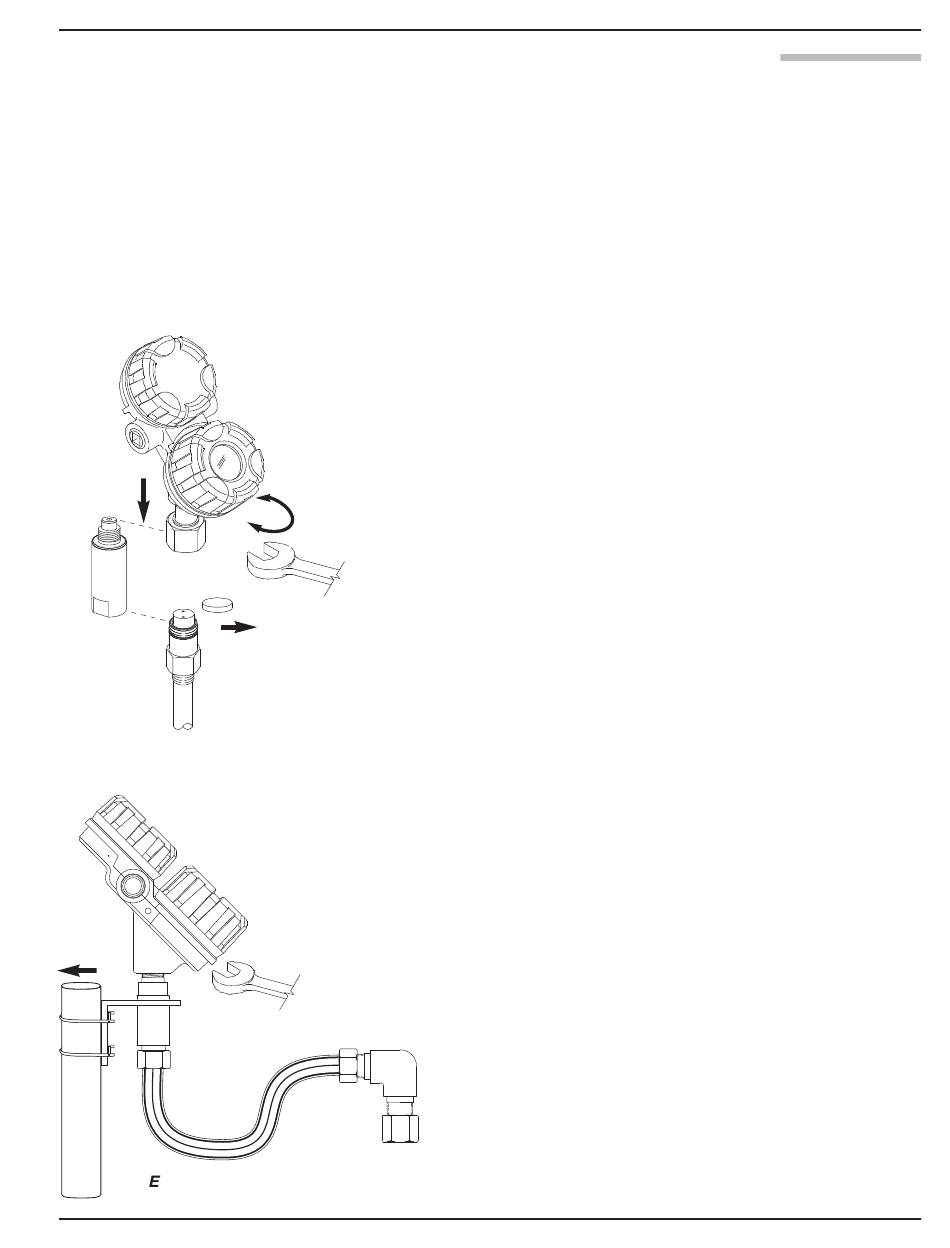

2.4.5.1 Electronique intégrée
√
ƒ
¿
Le transmetteur peut être commandé pour une installation dans
trois configurations:
1) En version intégrée, monté directement sur la sonde.
2) En version déportée, le transmetteur séparé de la sonde d'une dis-
tance de 84 cm.
3) En version déportée, le transmetteur séparé de la sonde d'une dis-
tance de 366 cm.
tage déporté, codification 706-5xxx-x2x, est recommandé pour les
applications suivantes:
• Toutes les applications utilisant le boîtier moulé en acier inoxydable 316
• Les applications présentant un risque de vibrations
1. Retirer le capuchon de protection en plastique de l'extrémité de la
sonde. Le ranger en lieu sûr pour pouvoir le réutiliser s'il est néces-
saire de déposer le transmetteur ultérieurement.
2. Placer le transmetteur sur la sonde. Veiller à ne pas salir la broche
dorée du connecteur haute fréquence ou la prise dorée de la sonde.
3. Aligner le raccord universel à la base du boîtier du transmetteur avec l'extré-
mité supérieure de la sonde. Serrer momentanément le raccord à la main.
4. Faire tourner le transmetteur afin qu'il se présente dans la position la plus
commode pour le câblage, la configuration et la visualisation.
5. Lorsque le transmetteur est orienté dans la direction souhaitée, ser-
rer le raccord universel sur le transmetteur à 60 Nm à l'aide d'une
clé de 1 1/2". Une clé dynamométrique est vivement recommandée.
Il s'agit d'un raccordement essentiel. NE PAS RETIRER LE
TRANSMETTEUR OU LE CABLE DEPORTE DU SUPPORT
DE MONTAGE.
6. Si applicable, installer l'adaptateur en option à utiliser avec la
sonde modèle 705. Dans la mesure où il s'agit d'un raccorde-
ment critique, une clé dynamométrique est fortement recom-
mandée afin d'obtenir un couple de 60 Nm.
2.4.5.2 Electronique déportée
1. Monter le transmetteur et le support de fixation déporté comme un
ensemble à une distance comprise entre 84 et 366 cm de la sonde. NE PAS
RETIRER LE TRANSMETTEUR DU SUPPORT DE MONTAGE.
2. Retirer le capuchon de protection en plastique de l'extrémité de la
sonde. Le ranger en lieu sûr pour pouvoir le réutiliser s'il est néces-
saire de déposer le transmetteur ultérieurement.
3. Aligner le raccord universel à l'extrémité de l'ensemble déporté avec
l'extrémité supérieure de la sonde. Serrer le raccord universel sur le
transmetteur à 60 Nm à l'aide d'une clé de 1 1/2". Une clé dyna-
mométrique est vivement recommandée. Il s'agit d'un raccordement
essentiel. NE PAS LAISSER L'ENSEMBLE UNIQUEMENT
SERRE A LA MAIN.
