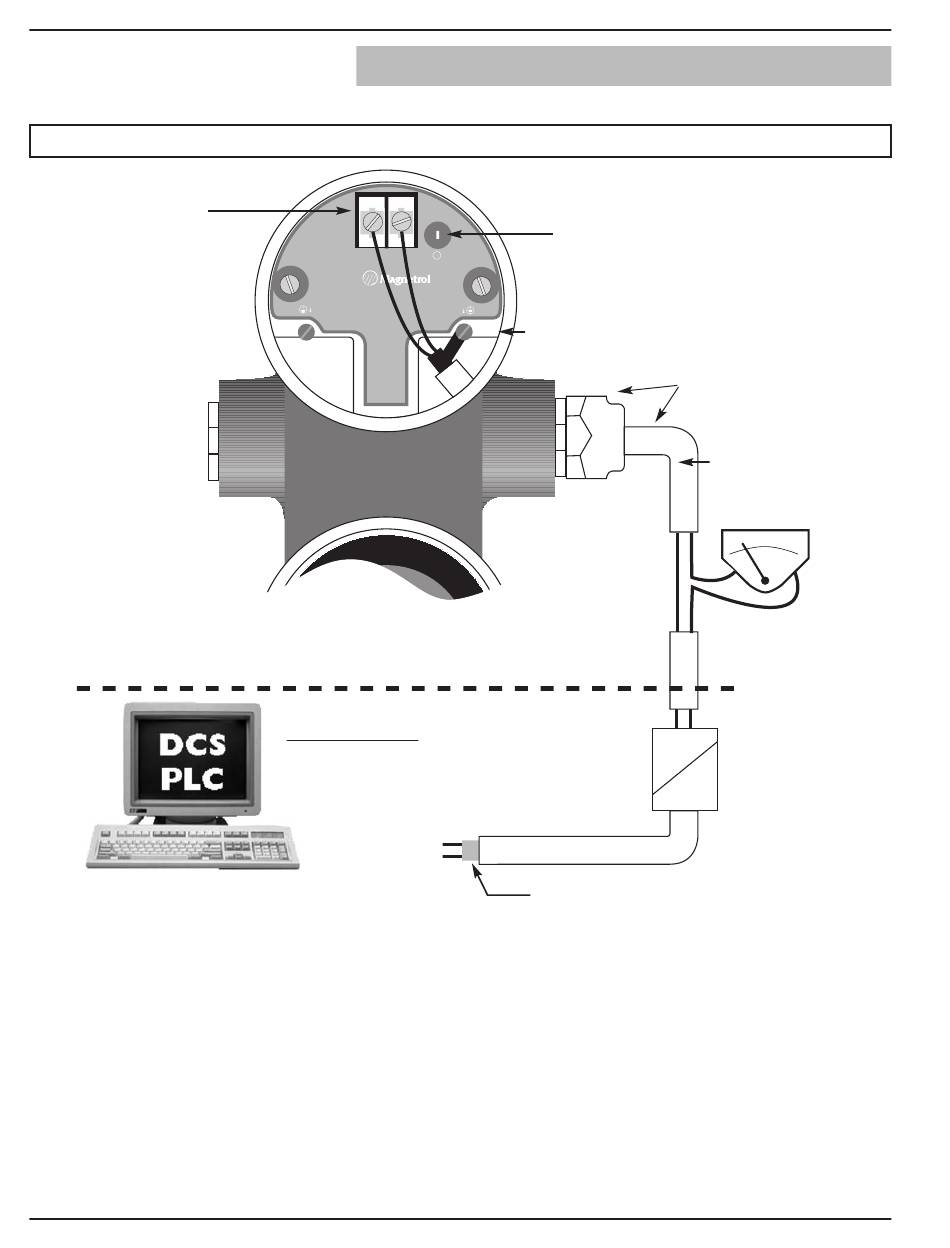

ATTENTION: l'appareil doit être mis hors tension avant d'effectuer le câblage.
Polarité positive de l'ali-
mentation à la borne
(+)/connexion HART
Polarité négative de l'ali-
mentation à la borne
(-)/connexion HART
Ex
Non Ex
IMPORTANT:
Le fil de blindage doit être mis à la terre d'UN SEUL côté. Il est recommandé de raccorder le blindage à la terre sur site (du côté du
transmetteur - comme représenté ci-dessus), mais il est également permis de le raccorder dans la salle de contrôle.
22
2.5
Câblage
–
+
–
LOOP
CURRENT
®
Ex
Non Ex
Barrière galvanique:
Uniquement pour les appareils à sécurité intrinsèque:
max. 28,4 V CC à 120 mA
E/S ANALOGIQUE
ou
E/S NUMERIQUE
(uniquement pour appa-
reils avec HART)
Point de test
de la boucle
de courant
Fil de blindage à la vis de terre verte (la résistance à la
terre doit être < 1 Ω).
Utiliser des presse-étoupes cer-
tifiés antidéflagrants et du câble
pour zone antidéflagrante.
Ne pas raccorder le blindage
FR 57-606.9 Transmetteur radar à ondes guidées ECLIPSE 706
Câble à paire torsadée blin-
dée standard recommandé.
Suivant NAMUR NE 21, un
câble non blindé peut être
utilisé pour des champs jus-
qu'à 10 V/m).
0 %
100 %
Ampèremètre local
non fourni
Ex
Non Ex
